一、组网背景介绍

      1. 针对农村污水站的分布广、环境复杂、布线施工不便，采用无线通信传输的方式。

      2. 前期预期20个站点，每个监控现场有5个摄像头和一个PLC。把视频监控和PLC的数据上传到数据中心。

      3. 系统采用监控中心主动查看的方式，因4G无线路由器没有公网IP，因此采用L2TP VPN的方式进行组网；根据项目需要以及成本考虑，监控中心使用华为VPN 服务器。

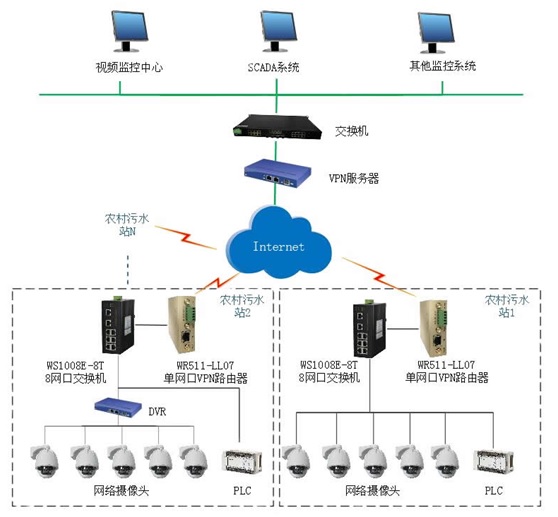

 二、方案拓扑图

方案中摄像头可选用两种方式：1）在现场配置DVR硬盘录像机，监控中心通过调用DVR调取历史信息，2）监控中心直接调用现场实时的监控画面。

该系统采用先进的物联网技术，将分布在各地的污水站监控起来，做到无人值守的。现场的摄像头、PLC、DVR，通过工业交换机WS1008E-8T组成一个内网，每个站点影像、PLC数据通过WR511 VPN路由器上传到监控中心，通过物联网技术L2TP VPN的方式，监控中心的华为VPN服务器与各站点的VPN路由器组成一个虚拟的局域网。从而可以对现场实时监控、故障报警、远程维护等。

三、系统功能

1、实时监控

通过系统组态监控界面可以实时查看设备现场工作情况，水质在线检测，并自动优化工艺过程控制。通过视频监控软件实时或查询现场的状况。

2、故障报警

通过报警平台可以查看设备报警情况，根据报警情况处理报警并登记到平台上。报警平台可以根据设备权限把相应责任人分管片区的报警数据推送到责任人的手机APP上，从而实现高效的维护。

3.   远程维护

通过系统的控制界面，可以直接按按钮或填参数对远程设备下发指令，从而进行工艺参数和设备参数的优化调整和对设备的运行测试和启停开关动作。通过可以该系统可以对现场的电控系统进行远程诊断、远程调试和远程上下载程序。
