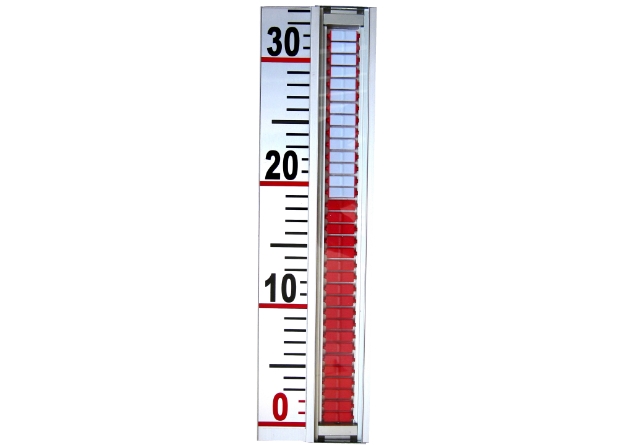

磁翻片，也称磁翻旗，是磁翻板液位计指示面板中必不可少的部件。磁翻片按照一定的间隔有规律地摆放在带有凹槽的导轨里，并且在翻片内部磁性钢珠的作用下，相邻两个翻片之间相互吸引互锁形成稳定的整体。磁翻板液位计的液位指示就是通过磁翻片的翻转而发生颜色的改变来指示液位的。因此，翻片内磁珠质量的好坏将会直接影响翻片工作的稳定性和可靠性。而翻片要稳定而可靠地工作，和翻片磁珠所遵循的相关设计要求是分不开的。

　　一般来讲，在设计磁翻片时，需要对翻片中磁珠的尺寸、磁性的大小以及充磁的方向进行设计和选择：

　　一、磁珠磁性大小的设计
　　翻片磁珠的磁性既不能偏大，也不能偏小，必须与浮子表面的磁性相匹配。这是因为，如果磁珠的磁性偏大，各个翻片之间的自锁吸力就会增强，自锁稳定性会较好，但对浮子的磁性就要求较高，如浮子的磁性选择得不对，浮子就无法克服翻片之间的自锁吸力，不能使翻片发生翻转；磁性也不能偏小，偏小会使翻片之间的自锁吸力不够，互锁性不好，各个翻片就会出现翻转不一致，形成“花脸”现象。通常翻片中的磁珠选用铁氧体磁铁，铁氧体磁铁磁性较弱，耐温性能好，适合做翻片中的磁珠。
　　二、磁珠长度尺寸的选择
　　磁珠尺寸的选择过大，会增大磁翻片的重量，导致翻片翻转不灵活，降低仪表的灵敏度。不仅如此，过大的磁珠还会使磁翻片的外形尺寸变大，这既使翻片的重量增加，又使产品的测量分辨率降低。另外，在翻片间距一定的情况下，过大的磁珠会使两翻片间的相互吸引力变大，翻片之间的自锁性提高，对浮子的磁性要求也相应增加，浮子表面需要较大的磁场才能使翻片翻转，所以磁珠尺寸过大对翻片翻转不利。通常磁翻板液位计的现场指示分辨率为±10mm，翻板的宽度一般在8~9mm，因此翻片磁珠设计在5~7mm长为宜，直径为3mm左右。
　　三、磁珠的充磁方向
　　在设计磁珠时，除对磁珠的磁性大小和磁极方向有要求外，对磁珠的磁场方向和磁珠的中心轴线是否偏移倾斜都有要求。如果磁珠充磁后，磁场的方向与磁珠的中心轴线倾斜偏移一定的角度，指示器中的翻片组就会由于磁珠的磁场方向问题而出现倾斜，不能互相自锁成平整的一体。一般出现这个现象的原因大多是因磁珠的充磁方向有问题所致。
　　所以，对磁珠的设计和选择是翻片设计的一个重要内容。在研发中，计为工程师认真地对磁珠的尺寸、磁性的大小、磁场的方向和磁铁的材质进行了深入地分析和研究，并做了大量的相关验证试验，使翻片翻转灵活，自锁稳定，具有极高的可靠性。
