料位开关普遍应用于容器内的粉末状及颗粒状物料的上、下限监测和控制。在工业应用现场，我们发现仪表技术人员普篇缺乏料位开关安装使用知识，经常发生设备尚未工作即因安装不当而损坏，或因安装不当导致设备工作很短一段时间就出现测量故障和报警。
　　料位开关产品种类多，其安装方法也不尽相同，本文就如何正确安装使用料位开关作简单阐述。
　　尽管不同类型料位开关产品安装使用方法完全不同，但根据我们实践经验和统计分析，料位开关安装使用应注意以下事项：

　　①开始安装之前，首先要仔细阅读产品说明书，确认料位开关型号是否满足现场的应用环境要求，特别注意应用现场的过程压力、过程温度、介质的化学性能等是否与产品规格一致。

　　②安装时，要确认现场电源电压是否与产品标识上面的标称电压一致。

　　③务必在断电的情况安装和接线，以保证人身安全和避免设备损坏。
　　④避开将设备安装在进料口，如图1。

　　⑤很多场合，为了提高测量可靠性，往往要求水平安装料位开关。当测量准确性要求不高，如容许误差几厘米量级时，建议下倾安装料位开关，一般向下倾斜约二十度角安装，以避免因探头上物料的粘挂而造成测量误差。

　　如图2所示，如果被测物料时常快速升降或流动，则需要在安装料位开关的上方增加安装防护挡板，设备才能更可靠工作。

图2  水平安装时防护板安装示意图

a 凸型防护挡板 b 凹型防护板

　　该防护挡板的长度应大于探头水平安装的插入长度，并且要注意选用合理的防护板结构。如图2中“a”防护板为一般性物料防护挡板，是凸型结构；图2中的“b”防护板适用于粗糙或具有很大磨损性的被测物料，是凹型结构防护挡板，这种凹型结构防护挡板可以让物料在凹槽内形成一定的堆积，减少物料对挡板的直接冲击，从而提高防护挡板的使用寿命。

　　⑥当存在下雨或冷凝工况现场时，料位开关安装接入电缆之前，请将电缆线弯曲并朝下引，如图3所示，保证雨水和冷凝水会随之往下流滴，防止水或潮气进入料位开关。

图3  防雨防冷凝线缆安装

　　⑦不同形式和结构的料位开关，其安装还有些特定要求，一并阐述如下：

　　阻旋料位开关安装时要确认被测物料密度，以选择最佳叶片形状和大小，一般地，密度越大叶片越小；另外，安装时请勿敲击传动部位和叶片部位，以免造成不必要的损害。

　　音叉料位开关用于流动介质测量时，安装时要求叉体方向与介质流动方向一致，如图4所示，叉体面和介质流动的方向应保持一致，可以避免由于介质流动而产生的对叉体冲击力所造成的测量误差或对叉体损害。

图4  叉体安装方向

①外设标志点    ②介质流动方向

　　振棒料位开关和音叉料位开关在垂直安装时，为了避免在圆柱容器中因固料无规律锥形堆积造成的测量误差，建议安装在距离容器壁d/6处，如图5所示。

图5   垂直安装相对位置示意图

　　垂直安装射频导纳料位开关时，建议安装在距离容器壁大于500mm处，如图6所示，这样可以避免圆柱容器中介质堆角和容器壁自身电抗造成的测量误差，

图6   射频导纳垂直安装示意图

　　另外，同一罐体同时安装多台射频导纳料位开关时，应保证两台之间的安装间距大于500mm，如图7所示，以防止仪表之间的探头相互干扰。

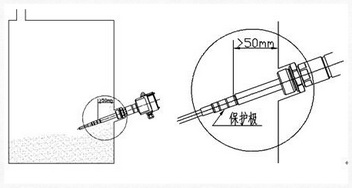

　　如图8所示，为保证仪表抗粘附的功能，安装射频导纳料位开关时应保证探头的保护极插入料仓内的尺寸大于50mm。

图8 射频导纳保护极插入深度
