1. 现状描述

随着城市规模不断扩大和企业数量快速增加，人工抄表收费的方法，不仅劳动强度大而且管理费用高，这成为费用收缴的一个难题。为了解决供热部门的这些难题，我公司研发了IC卡热网预付费管理系统。此系统不仅能够支持中心售卡及远程充值，对售卡、用热等信息进行记录，形成报表，而且能够远程监控各使用单位的用热信息，对合理有效的节约高效使用热网资源起到了积极的作用。

2. 建设目标

（1）加强重点用热企业的监管，实时掌握辖区内取热用户的用热情况。

（2）初步形成与蒸热管理制度相适应的供热监控能力，逐步增强支撑供热定量管理能力。

（3）可以实时掌握各重点用户取用热信息，为热资源管理制度考核提供手段和依据。

    供热监控直接读取表底数，更精确。如果有一天出现设备故障，原有的传统供热监控方式会导致供热漏记，但是新系统杜绝了这个现象，因此我公司的供热（蒸汽）监测管理系统更精确。

地方供热管理单位在征收使用费用时可以做到有理可循、有证可依，避免和取热户计量纠纷。

3. 系统方案

在现场安装监测终端箱，里面装有MGTR-W4022 IC卡流量控制器，通过刷卡控制阀门的启停，刷卡取热，再次刷卡停止供热，卡上余额不足，欠费关阀，MGTR-W4022液晶屏上会显示取热量，欠费时也会提示充值。也可远程控制阀门的启停。

内部的GPRS无线数据传输模块加电后自动登陆移动通信的GPRS网络，根据设定的测试时间间隔自动上报监测数据（到监测中心的数据管理系统服务器。

监测中心机房配有专用服务器计算机，服务器安装相应系统软件及服务器系统。

本系统可实现如下功能：

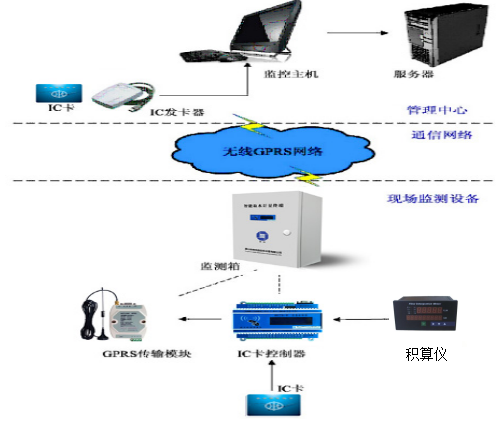

1.1 系统拓扑图

1. IC卡蒸热管理系统主要技术特点

ü 组网运营成本低

利用现有的网络资源作为通讯载体；利用公网或专网作为计算机中心与终端的数据传输载体，施工简单，运营维护成本低。采用模块化设计，便于后期维护。

ü 适用范围广

我公司可根据用户具体需求设计，软件功能可根据用户定制，满足数据监测、数据查询、数据统计等的具体需求。系统适用于供热公司、水利局、小区物业管理公司等需要数据采集计量的有关单位。

ü 技术先进

系统设计简单明了，集数据采集、设备控制、无线通讯、数据发布等多种技术于一体，处于国内领先水平。

ü 高准确性和实用性

抄收率、准确率高于国标；系统对采集的数据严格校验；从采集、传输至存储全过程采取多种技术措施保证数据的高准确性和实用性。

ü 系统高可靠性

系统软、硬件设备具有超强抗冲击能力，出现意外情况，均不引起系统功能丧失或影响系统正常运行；对意外情况引起的故障，系统具备自恢复能力。保证了系统高可靠性。

ü 系统组网灵活多样

系统有多种联网接口， GPRS/CDMA和以太网，用户可以根据自己的实际情况，选择最实用和经济的方式，既可以选择一种方式也可以多种方式并存。

ü 开放的数据库设计

支持用户自定义的监测站点扩充，监测传感器扩充。适应供热企业不断发展的需要。

ü 动态系统设置

用户自定义的监测界面设置，支持虚拟站点、虚拟传感器设置；支持实时监测数据归并、计算，为用户快速获取管网运行信息提供服务。

ü 调度信息实时发布

采用先进的计算机信息、通信技术，将监测信息和调度职能部门的业务信息及时发布到企业网或因特网，实现公共信息资源共享。

ü 实时、历史曲线等

能够结合地形图和大用户流量分布图，利用流量计监测点的实时数据或历史数据，为水资源管理部门提供数据分析依据。

2. 系统软件功能及特点

2.1 基础功能

2.1.1 中心售卡充值

    在管理中心制作用户卡、管理卡、设置卡、清零卡等多个卡种，并进行充值。

2.1.2 远程充值

    通过管理中心为正在使用的用户卡进行充值操作，方便现场用户的使用。

2.1.3 卡挂失

   卡丢失后，可到管理中心办理挂失。

2.1.4 实时监测功能

    实时显示监测点名称、所属单位、瞬时值、累计值、GPRS模块通讯状态（现场GPRS模块与监控中心通讯状态）、仪表通讯状态（现场设备与现场GPRS模块通讯状态）、采集数据时间等信息。

2.1.5 控制功能

    控制现场水泵或阀门设备的启停。

2.1.6 售热历史记录

    可按照不同的售卡人员、不同售热日期进行售热历史查询。

2.1.7 用热历史记录

    可按照不同的用户、不同的监测点、不同的日期进行用热历史查询。

2.1.8 报警历史记录

    可按照不同的报警类型、不同的监测点、不同的日期进行报警历史查询。

2.1.9 多地区用热对比

    展示不同地区的用热量对比柱状图。

2.1.10 多用户用热对比

    展示不同用户的用热量对比柱状图。

2.1.11 售热报表

    对不同地区、不同监测点的各时间段的售热记录进行年、月统计。

2.1.12 卡用户管理

    对卡用户的信息进行管理。

2.1.13 监测点管理

    对监测点的GPRS数据传输模块和设备等进行管理。

2.1.14 IC卡管理

    对IC卡进行管理。

2.1.15 登录用户管理

    对登录系统的用户进行管理（必须具有管理员权限）。

2.1.16 数据备份恢复

    对现有数据库进行备份和恢复操作。

2.1.17 系统基本设置

    对地区的基本信息进行管理、中心设置等系统运行所必须的参数进行设置。

2.2 特点

本软件具有以下主要特点：

（1）采用C/S和B/S相结合的开发模式。对于安全性和实时性要求较高的用蒸热（天然气）管理核心业务采用C/S开发模式；对于信息发布、业务查询等则采用便于操作和远程查询的B/S开发模式。

（2）灵活安全的操作权限管理

系统提供操作员管理功能，可以针对每个操作员和每个操作菜单进行单独的权限设置，设置方法灵活方便，操作密码等核心数据都进行了加密处理。

（3）方便快捷的操作界面。

3. 同类业绩

河北省张家口热力管网监控项目

山东省招远金城热力热网实时监控项目

黑龙江省鸡东热力网监控项目

江苏省江阴民达热电厂热力网监控项目

山东省济南热力公司供热在线监测系统

赤峰市元宝山工业IC卡计量项目（水）

赤峰市林东水资源IC卡预付费计量项目（水）

新疆吐鲁番地区IC卡预付费项目（水）

新疆库车IC卡计量监测项目
