项目概述：

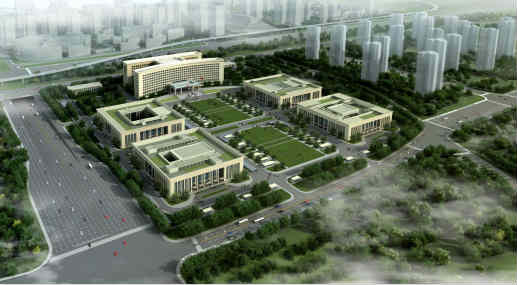

滨海文化商务中心项目施工三标段坐落于中央大道与津滨高速延长线交汇处,项目总占地面积62184.9㎡，分地上办公楼E座和地下三标段车库两部分。地上办公楼E座共四层，结构形式为钢结构，建筑面积24090㎡，建筑高度为22.9 m；地下三标段车库共一层，结构形式为框架结构，建筑面积37527.34 ㎡，建筑高度为3.85 m。

设计依据：

本技术规范书引用的*和行业标注如下：

ISO/IEC 11801 《国际综合布线标准》

GB 50052 《供配电系统设计规范》

GB 50054 《低压配电设计规范》

GB/T 50063 《电力装置的电测量仪表装置设计规范》

IEC 61587 《电子设备机械结构系列》

DL/T448 《电能计量装置技术管理规程》

《*机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》

《*机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》

《*机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》

《*机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》

《*机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》

《*机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》

项目设计：

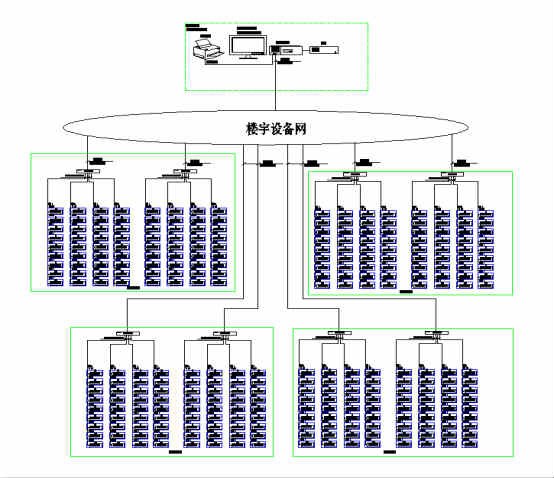

系统采用安科瑞能耗管理系统ACREL-5000，监测地上E座1#、2#、3#、4#强电间和地下低压变配电室多功能仪表共400只仪表。在1#、2#、3#、4#弱电间分别放置两台安科瑞通讯管理机ANET-2E4S,多功能仪表之间通过485通讯线按手拉手方式连接到通讯管理机，通讯管理机接入文化商务中心的设备网内，通过设备网与平台服务器形成组网。

系统功能：

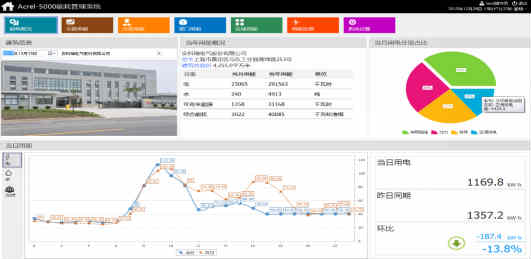

综合能耗主界面

主页面显示该建筑的建筑图片，建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。根据所选的建筑，对其建筑图片进行加载，可以选择时间查看建筑能耗情况，选择建筑或时间后自动刷新，默认为当天。

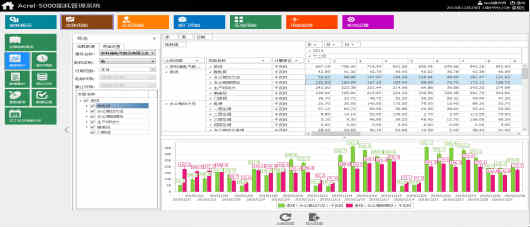

支路用能

系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。系统可查看各支路用能趋势，可根据已有的日期或者自定义时间进行查询，并可以将支路用能显示合计，以图表形式显示。

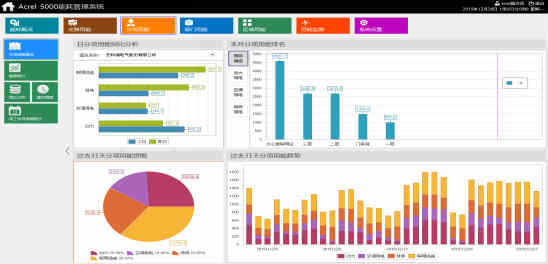

分项能耗统计

系统可以按照分项进行能耗统计与显示。其中，日分项用能同比分析图显示不同分项的当日与昨日能耗柱状图（蓝色柱表示今日，绿色柱表示昨日）；用能饼图显示各分项过去31天的用能占比；堆积图显示各分项过去31天的能耗趋势；分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

分项用能报表

系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能。可查看分项中各支路用能趋势，可根据已有的日期或者自定义时间进行查询，统计数据可导出至Excel。

能耗的同比环比分析

系统可将各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析，检验节能效果，根据分析结果执行节能绩效考核，以及节能目标的修正。统计各支路当年每月用能及去年同期用能；

系统意义：

天津滨海文化商务中心通过建立能耗管理系统，梳理并明确了用能体系；

通过能耗系统用能统计，方便值班人员查询任意时段任一回路的用能数据，导出日月年用能报表，提高工作效率；

通过能耗系统的数据分析，可以找出楼宇内部的高能耗点，为后期的节能减排提供数据支撑；

系统通过数据的同比分析可以量化节能改造的成果，展现节能的效果。
