施耐德韩国三和EOCR智能电动机保护器浅析

1、　基本工作原理：

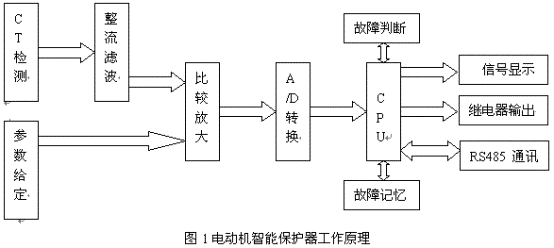

　EOCR电机保护器是一种新型电子式多功能电动机综合保护装置。它集过（轻）载保护、缺相、过（欠）压、堵转、漏电、接地及三相不平衡保护等低压保护 于一身，具有设定精度高、节电、动作灵敏、工作可靠等优点，是传统热继电器的理想替代产品。它通常是由电流传感器、比较电路、单片机、或出口继电器等几个 部分组成。其基本原理及工作过程如图1所示：

传感器将电动机的电流变化线性地反映至保护器的采样端口，经过整流、滤波等环节后，转换成与电动机电流成正比的直流电压信号、送到相应部分与给定的保护 参数进行比较处理，再经单片机回路处理，推动功率回路，使继电器动作。当电机由于驱动部分过载导致电流增大时，从电流传感器取得的电压信号将增大、此电压 值大于保护器的整定值时，过载回路工作，RC延时电路经过一定的（可调）延时，驱动出口继电器动作，使接触器切断主回路。欠压及缺相保护等功能部分，工作 原理基本相同。
2、　选用原则
（1）电机保护器按结构形式来划分，一般分为一体式和分体式两种。
　　前者是独立的整体，故适合于固定柜安装，如老式开关柜或GGD柜改造，可将保护器直接固定在安装面板上，通过馈

出电缆穿芯即可。后者由于互感器部分与显示部分分为两体，可在一定范围内任意安置，故非常适合于新型的抽屉式开关柜安装。
　 　在工程实践中由于普遍采用了新型的多米诺式或GCK系列低压抽屉式开关柜，因而创造性的将显示表头嵌入式的安装在开关抽屉的活动面板内，这样既简化 了柜内接线、又方便了系统随时调整、设定参数和显示、监控，同时数字化的显示面板也增添了柜面的统一性和美观性；使得配电室内的设备运行情况及故障状态一 目了然，极大的方便了系统巡视和检修维护。
（2）电机保护器按额定工作电压及电流范围来划分，可分为AC380V、AC220V两种；对应量程为1-5A、5-30A、5-60A、等若干等级，使用时按照电机的控制回路工作电压及负载的额定电流选用相应的量程范围即可。
　　对于110KW及以上的电机，采用在主回路装设（口/5）电流互感器的方式，将一次电流变为小于5A的二次电流，再接入量程为1-5A的电机保护器，使大型设备也得到了有效的控制和保护。
（3）具备RS-485通讯接口的电机保护器配置时，可根据工艺以及DCS系统连锁的实际需要合理安排。这样电气操作及工艺控制人员通过微机系统在线浏览生产负荷和包装机的工作情况，及时调整生产进度、预防突发事故。
5　应用实例
　　EOCR-SS系列电机保护器是一款经济型产品。该产品具备过流、缺相、堵转功能。现以该系列产品为例,介绍一下电机保护器在工程中的应用情况。EOCR-SS电机保护器在160KW鼓风机配电回路改造中的应用

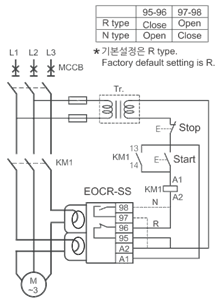

　 　如图2所示，A1、A2端子为保护器电源端子，95端子为96、98端子公共端。由于电机电流较大，故通过300/5的CT转换，将二次电流 通过保护器穿芯来实现。若保护器动作，则跳开主接触器MC，同时电机保护器自保持并显示故障状态，直至操作人员现场按停车按钮REST复位为止。 该型产品不具备微机通讯功能。

        •可通讯的EOCR-iFM420分体式电机保护器在30KW水泵抽屉式配电回路中的应用

　 　如图3所示，互感器部分与本体之间通过绕相连，本体的A1、A2端子为保护器工作电源，95、96端子和97、98端子为保护接点，+、-端子为4~20mA接点，通过两芯屏蔽双绞线汇总到电气控制室，实现远程监控。若保护器动作，则跳开主接触 器MC，同时电机保护器自保持并显示故障状态，直到运行人员查明故障后，按动保护器复位REST键，机内的出口继电器才可以复位，为再次开车做好准备。

     另外，在工程使用过程中，针对不同的控制对象，我们利用电机保护器配合各种接触器，不仅可以实现小功率电机的全压起动、还配合电流互感器实现了大功率电机的星三角起动和自耦降压起动，为生产系统的稳定运行提供了可靠的技术保障。

经验总结：

在实际使用过程中，应注意严格按照电机的额定电流来选择保护器，防止人为放大和缩小保护范围；避免由于量程太大或太小而造成的测量误差。由于多数低压电机的功率小于110KW，考虑到备品备件的互换性，我们选用的多为200A以下量程的保护器，这样既保证了保护精度，又避免了由于备件规格过多而给生产带来的不便。

由于分体式保护器，显示头部与电流互感器部分分离，应特别注意按出厂编号配对使用，以保证控制精度，不容许交叉使用。
