数字油井
(发布日期：2020-8-26 15:06:52) 来源：land-comm.cn




数字油井



网络：GPRS、4G、5G、NB-IoT、LoRa、GSM、北斗卫星


简介

我公司为数字化油井建设提供系统性产品，是数字化石油井场、注水站、增压站建设所需的核心物联网产品。

核心产品

产品名称
说明
无线示功仪
433Mhz、LoRa、GPRS/4G全网通/eMtc/NB-IoT/北斗卫星等
LoRa 无线压力表
LoRa、433Mhz
LoRa 无线温度表
LoRa、433Mhz

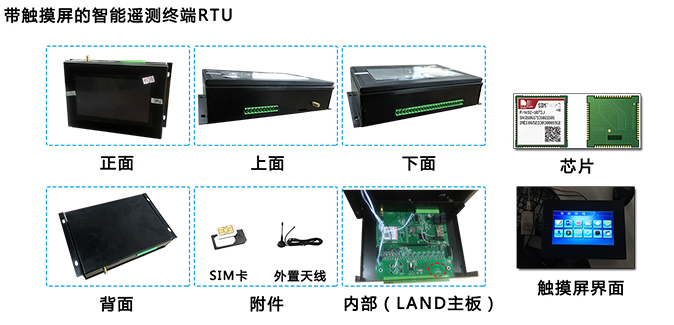

油井RTU油井专用RTU
便携式智能无线监控终端
433Mhz、LoRa、GPRS/eMtc/4G/NB-IoT
液位计
无线/有线数据通信。GPRS/4G/LoRa/NB-IoT/以太网/北斗
LoRa 流量计
LoRa、433Mhz（超声波、电磁流量计）


解决

1-8.png 油水井实时动态作业监测


1-8.png 油、水、气沿线监测

1-8.png 数据传感采集、数据无线传输


1-8.png 动液面远程监测

1-8.png 油井功图、动液面实时监测与综合分析


1-8.png 提高油井生产量、抽油机效率；解决剩余油地质问题；长停井监测

1-8.png 确定地层供液能力、抽油泵最佳沉没度


1-8.png 制定最佳间抽周期、冲次、抽油状态控制

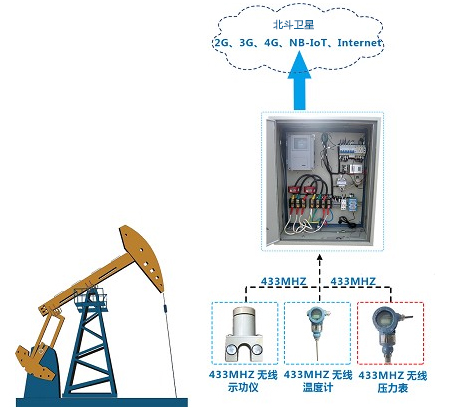

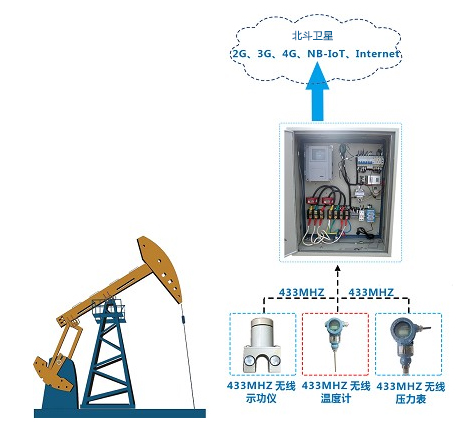

控制箱示意图

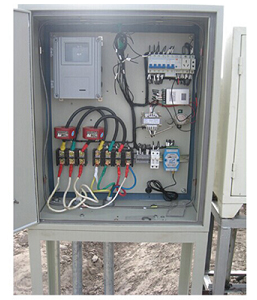

油井测控箱

油井遥测设备


传输功能内嵌通信模组,可无线通信网络（4G/5G/GPRS/NB-IoT/LoRa/北斗）；可有线以太网；蓝牙
数据采集无线采集6路模拟量（分辨率4095），也可直接采集压力温度数据（需配套相应的无线数传压力计）
无线采集示功图
○ 冲次范围1~12冲/分（高冲次可以单独选定）
无线采集4路开关（曲柄销子）报警量
○ 位移量程：不受限制
无线采集一路电磁流量的瞬时值及累计值（目前支持浙江苍南流量计或天信流量计）
○ 载荷量程：3T、5T、10T、12T、15T（需根据抽油机机型选配）
无线采集一路翻斗流量计或其他计数脉冲计数
有线采集电参量瞬时值（三相电压、三相电流、三相功率、总功率、功率因数、有功电度）
与示功图同步采集总功率、无功功率、功率因数曲线小无线传输距离空旷地不低于50m
与示功图同步采集3相电流曲线（144点）标准RS485&232接线端子
采集一个机器周期的压力曲线（模拟量1，与示功图不同步）使用温度范围
-25℃~+55℃，当在高寒地区使用时，应加装温度控制器
提供5个继电器无源触点输出，可作启井、停井、声光报警、故障停机、两级调速之用
工作模式可设为RTU依次轮询或各采集模块主动上报模式，当被测参量多时，建议采用各采集模块主动上报模式
以存储500井次（示功图、总功率、电流、电压曲线）的数据，当数据存满后则顶替最早的数据
RTU具有利用功图计算液面功能
具有长停井主动上报功能
具有开关量报警主动上报功能

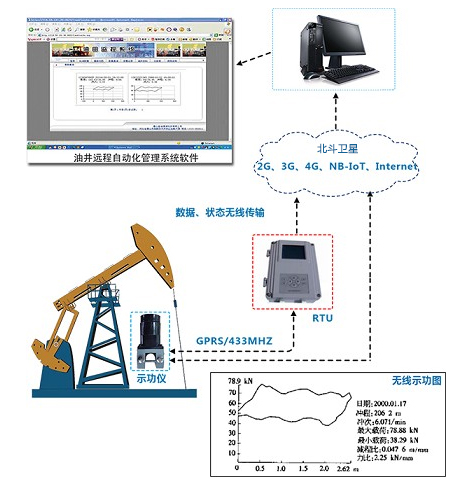

示功仪

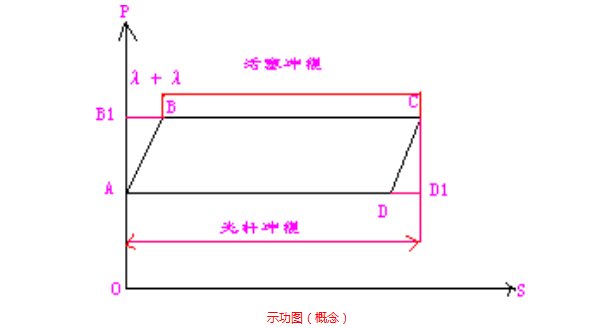

   无线示功仪集成载荷、位移、无线传输于一体。是采油井的一个重要指标，示功图反应的是承受在光杆上的力，通过一个冲程内力的变化，可以了解到抽油机和油井底下的情况，也可以通过示功图对产油量和动液面进行分析。


   示功图的获取需要获取光杆上的载荷和位移数据，很多厂家是采用在抽油机支架的支点处安装角位移传感器，在方卡子和悬绳器之间的光杆上安装载荷传感器，用信号线将角位移和载荷传感器连接，这样由于驴头的不断运动，风沙等自然条件的影响，可靠性难以等到保障。蓝底公司采用加速度传感器测量载荷在一个冲程内对应的位移，计算出一个功图数据后将数据以无线方式发送到RTU主机，或者直接将数据通过无线发送到监控中心，设备采用微功耗设计、电池供电，所有设备集成在一个小盒内，跟着驴头上下运动。


   示功仪将载荷和位移传感器集成在一起，用加速度传感器测位移，用电池供电，一节电池可以用2年以上。该单元安装在方卡子和悬绳器之间，采集到载荷、位移、冲程、冲次、工作时率等参数后，以无线方式和RTU通信。量程可以选择，最大量程250KN。该设备可以和监控主机一起使用，采集的数据在主机上显示，也可以直接通过无线通信网向监控中心发送数据。

1-5.png技术指标

载荷量程：
0~150KN
冲次范围：1~10次/min（超过此范围需另行定制）
载荷精度：
1%F.S
极限过载：
150%F.S
采样周期：
1次/h（可指令设定）
存储容量：
120个示功图
工作环境
-40℃~+65℃
工作温度：
相对湿度不大于90%
防护等级
IP65



无线温度计（LoRa/433Mhz）

   433无线温度计属于H&J系列油水井无线监控系统的配套产品，适用于石油油水井生产、储运工艺过程的温度监测，由于采用微功耗无线通讯模式，不需要电缆供电，安装更为快捷、安全、方便，另有配套的无线RTU或转接模块，可将诸多无线压力信号转换为MODBUS标准信号通过串行接口传输，能够适应 其它测控系统的嵌入，有着广泛的应用层面。



1-5.png技术指标

温度量程：
0-400℃（可订制）
温度精度：
1% F.S
频点：
31个
单井功能地址：
9个
大站子地址：
45个
数据模式：
数字量、实际值可选
主动上报
1-60分钟可设定
小数点：
1-3位可设定
延迟时间
可设定
显示
4位数显，长短可设置
信号传输
433MHZ全无线/LoRa
发射功率
≤10mW
使用时间
一次/每分钟,＞3年
设置
磁钢外部激活即可设置
标定
激活后连续刷新数据2分钟，下电位器零点，上电位器量程


无线压力表（LoRa/433Mhz）

   433MHZ无线压力表属于H&J系列油水井无线监控系统的配套产品，适用于石油油水井生产、储运工艺过程的压力监测，由于采用微功耗无线通讯 模式，不需要电缆供电，安装更为快捷、安全、方便，另有配套的无线RTU或转接模块，可将诸多无线压力信号转换为MODBUS标准信号通过串行接口传输， 能够适应其它测控系统的嵌入，有着广泛的应用层面。


1-5.png技术指标

压力量程：1~32MPa（可订制）
压力精度：
1% F.S
频点：31个
单井功能地址：
9个
大站子地址：
45个
数据模式：
数字量、实际值可选
主动上报
1-60分钟可设定
小数点：
1-3位可设定
延迟时间
可设定
显示4位数显，长短可设置
信号传输
433MHZ全无线/LoRa
发射功率
≤10mW
使用时间
一次/每分钟,＞3年
设置
磁钢外部激活即可设置
标定
激活后连续刷新数据2分钟，下电位器零点，上电位器量程

液位计

   无线液位计是将液位测量、存储和无线传输三大单元有机结合为一体，实现储油罐、其他液体储罐、水池水位的连续动态测量，并向监控中心自动上报液位信息。同时内部具有大容量存储空间，连续存储液位测量数据，构成连续自计式液位计。

1-5.png技术指标

采用微功耗设计，定时开关机，关机状态时电流<50uA工作电流：休眠<50uA、发射<150mA
内置工业时钟，定时主动上报，上报周期可任意设置
采集精度：模拟量：≤0.5%、脉冲量：≤0.01%
内置flash存储器，数据自动存储
采集分辨率24位差分
提供两路标准4-20mA模拟信号输入接口
量程转换：
自动进行量程转换和上下限判断
提供1路DC24V电源输出，可给外部仪表供电
支持固定IP、域名解析和私有APN的寻网方式
提供2路开关/脉冲量输入接口
发射功率
≤10mW
1路RS485接口
防护等级
IP68，防水、防尘
供电方式：2*3.6V锂电池供电，可上报12000次以上
测量范围
液介式超声波液位计0.5~5m，0.5~10m；气介式超声波水位计0.8~5.0m，0.8~10.0m
可预置时间、测量周期功能。（最小测量周期1min，最大测量周期24h）
分辨力：0.5cm，1.0cm
液介式超声波传感器承压≥405KPa（4个大气压）的水压，密封性良好
盲区
液介式超声波液位计≤0.5m；气介式超声波水位计≤0.8m

广泛应用于：石油工艺现场储罐液位监测、水位监测等环境





   多路采集接口，可对接各类传感器/智能仪表，可满足油水井储罐液位、功图、管线压力、温度、流量以及现地视频等多样化监测需求。



箭头-001.png 压力表


箭头-001.png 流量计


箭头-001.png 液位传感器


箭头-001.png 温度传感器


箭头-001.png 示功仪


箭头-001.png 超声波/雷达液位传感器


箭头-001.png 工况视频监控

○ ○ ○ ○ ○ ○



   根据油井监测现场实际情况，可灵活选用433Mhz、LoRa、GPRS、4G、5G、GSM、NB-IoT、Ethernet、北斗 卫星等多种通信方式。




通信基站北斗卫星



LoRa电台Bluetooth



RS485&232 TTL  USB
RJ45/RJ11

      可与国家/省/市大型监测平台对接




red-box-01.png 标准ModBus-RTU、TCP/IP协议；蓝迪设备协议；支持组态程序设计；MQTT/HTTP/FTP/SSL等

red-box-01.png 通信服务软件

red-box-01.png 数据库

red-box-01.png OPC接口




     终端产品低功耗设计、电源适配系统设计



○待机电流≈1mA，平均工作电流约为10mA。

○采集数据、视频图像瞬间为仪表/摄像机供电。

hot-001.png  油水井监测设备，运转作业情况下，电源供电情况：



太阳能硅板
20W/30W


蓄电池
24AH


换能器
可接太阳能、市电、蓄电池


      工业品质，更适合野外恶劣作业环境




1-21.png 电源、信号进线多级隔离

1-21.png 工业级、高可靠器件

1-21.png 耐寒、耐高温，工作温湿度：-40°~+85℃；0~95%（无凝露）

1-21.png 抗强电磁干扰性，数据传输容错率强

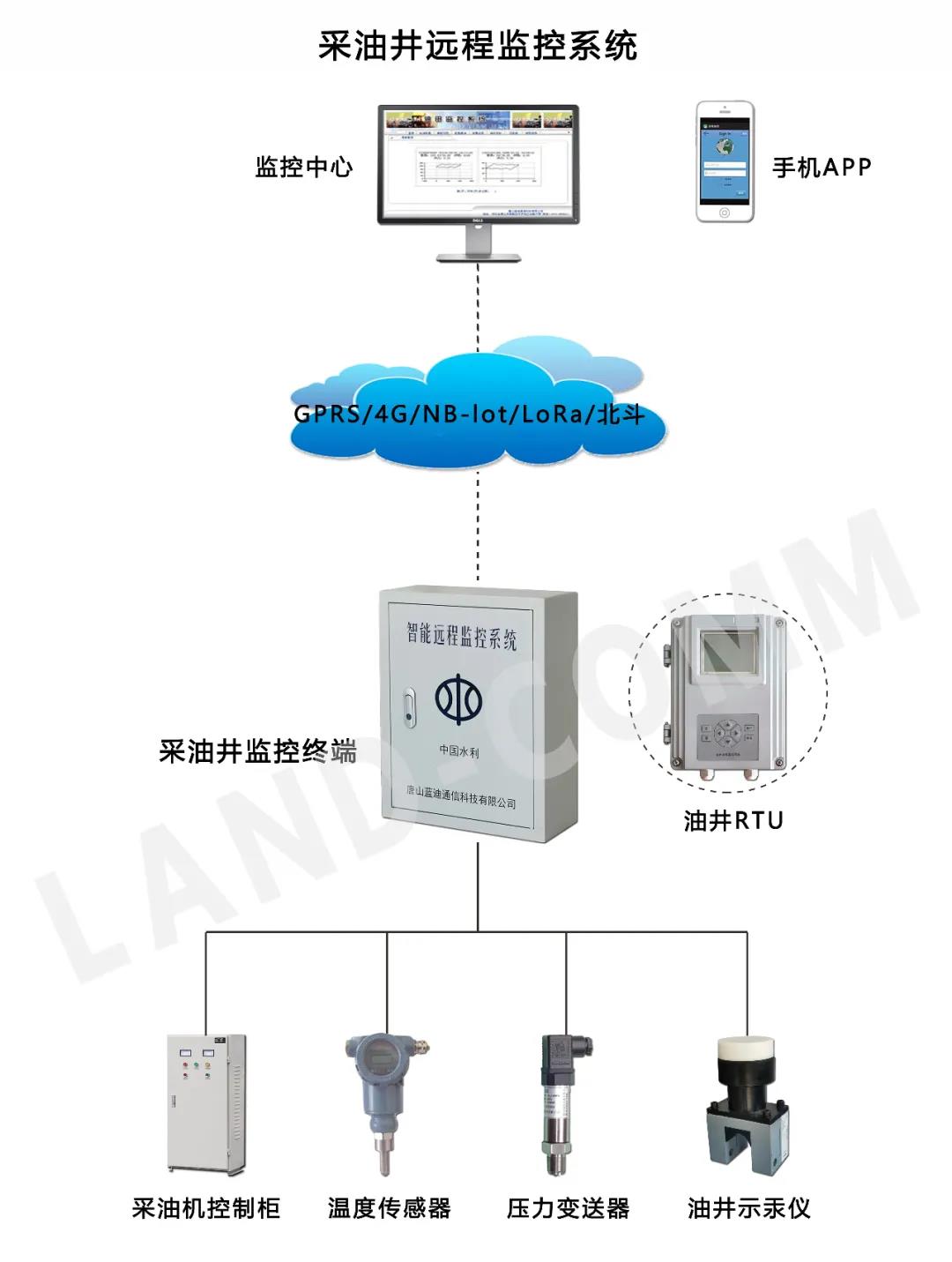

典型应用
