    河流水文监测、地下水资源监测是洪水汛期预警、地下水资源破坏地表沉陷的主要手段。但由于监测位置偏远、间距较大，偏远地区无通信网络，汛期安全隐患，又需要实时全年监测，这给水文水资源测报工作带来了很多困难。

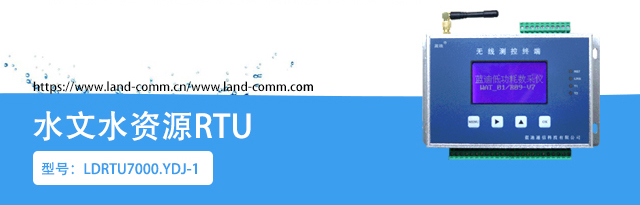

    蓝迪水文水资源RTU针对水文水资源监测的上述难点而设计，是一款多功能、低功耗、适用于恶劣工况环境的远程遥测设备，可广泛应用于水位、雨量、图像、水质、流速、流量等监测项目。

解决

   防汛、防凌工作中，水文、气象的情报、预报业务

   干流、支流、地下水水质监测

   测站及断面水流量、水质监测

   水生态、水环境监测以及研究、分析

   地表及地下水资源量、总量

○ ○ ○ ○ ○ ○

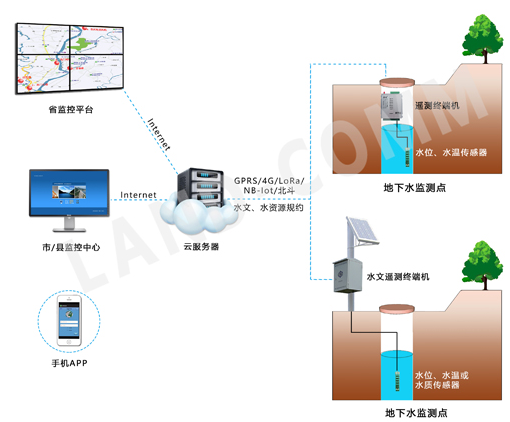

示意图

产品功能

传输功能	内嵌通信模组,可无线通信网络 （4G/5G/GPRS/NB-IoT/LoRa/北斗）； 可有线以太网；蓝牙	数据接口	模拟量信号输入：4-20mA、0-5V 模拟量信号输出：4-20mA、0-5V 数字信号输入：脉冲信号、电平信号、干触点信号 数字信号输出：继电器信号输出，承载 电流<5A 数字接口输入：1路RS232/RS485接口，可接用户智能仪表
设备报警功能	监测数据超时报警；设备防拆、防盗报警
监测功能	可接各类传感器，采集水雨情数据、电池电压、设备状态、箱门状态
		抄表功能	内嵌多种厂家仪表协议，统一数据主动 上报格式，降低上位机开发难度
控制功能	继电器控制输出 模拟量4-20mA输出
远程管理功能	远程参数设置、远程程序升级	数据存储功能	采集数据定时存储，存储周期可任意设置
通信协议	水文水资源监测数据传输规约 (SL323-2011)实时雨水情数据库写库软件 标准MODBUS-RTU协议，支持组态软件， 如：亚控、力控、杰控、紫金桥等 蓝迪68协议：自定义	数据补招功能	当设备本次的上报由于网络或其他原因无法上报成功时，本次数据会自动保存，在下次上报时一起上报

技术指标

供电电源：	DC+5V～+24V	工作电流：	DC+12V 待机<10mA、发射<150mA
工业时钟：	内置工业时钟，自动校时	采集分辨率：	模拟量：≤0.5%、脉冲量：≤0.01%
工作模式：	定时主动上报，上报周期可任意设置、 监测数据超限时立即上报；中心问答式 上报	采集精度：	本地串口设置、远程参数设置
		远程维护：	终端程序可以远程升级
上报方式：	数据可以上报到1个监控中心，也可以同时上报到4个监控中心	供电方式：	市电220V、太阳能供电、电池组供电
		参数设置：	24bit
数据间隔：	采样/存储/上报时间间隔可任意设置

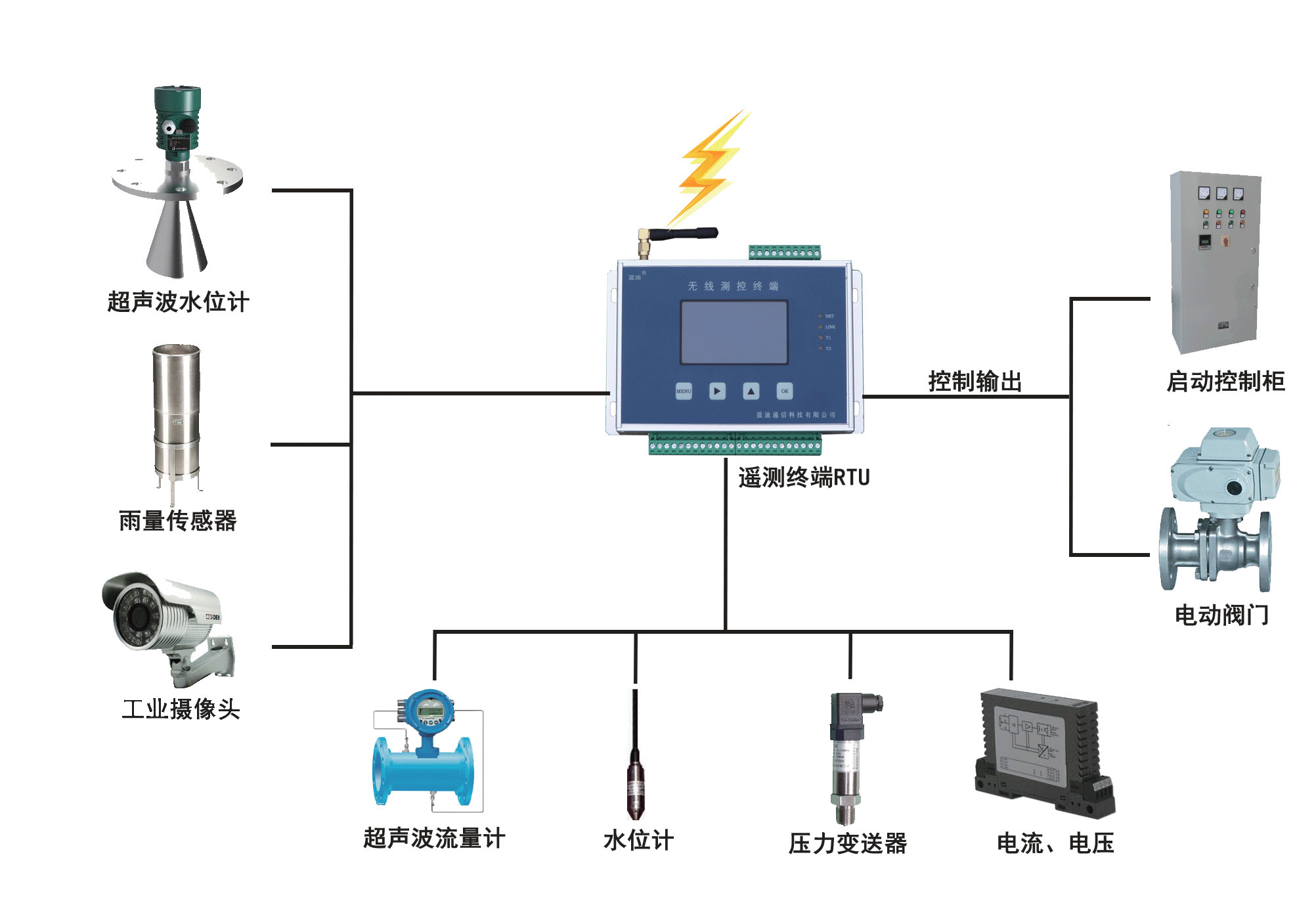

产品集成应用

  产品特点

☆ 水资源监测数据通信规约(SZY206-2012)

☆ 水文监测数据传输规约（SL 651-2014）

☆ 水文遥测终端机（SL 180-2015）

☆ 水资源监控设备基本技术条件（SL426-2008）

☆ 水资源监测设备质量检验（SZY205-2016）

☆ 水资源监测设备技术要求（SZY203-2016）

☆ 可追加地方行业技术标准

☆ 取得“全国工业产品生产许可”

  接口丰富、功能全面

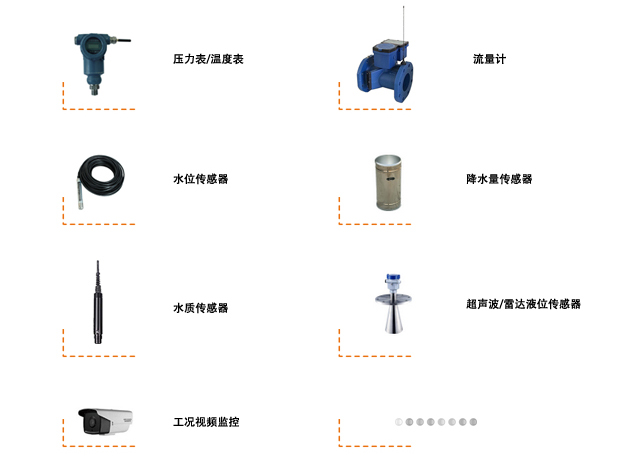

    多路采集接口，可对接各类传感器/智能仪表，可满足水位、降水量、影像等多样化监测需求。

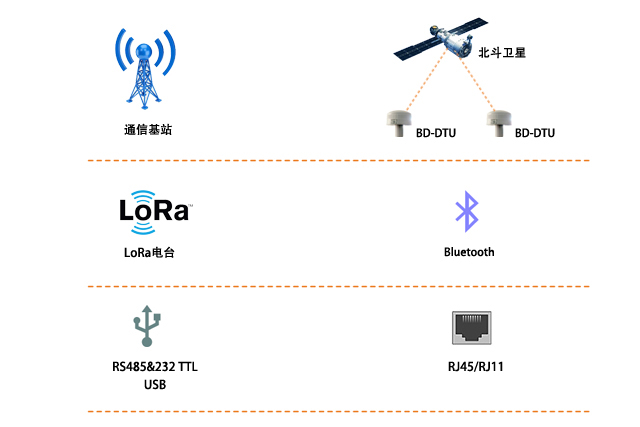

  多种通信方式可选

  可与国家/省/市大型监测平台对接

	◆ 水文水资源监测数据通信、传输规约	◆ 通信服务软件
	◆ 数据库	◆ OPC接口

  产品规格

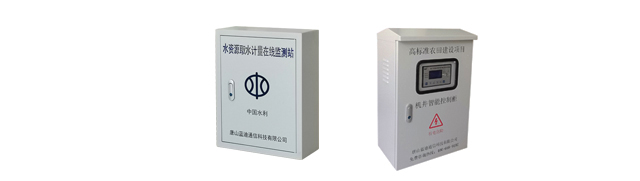

不锈钢配电柜                        合金配电箱控制柜

规格：500*397*160mm、480*360*200mm、700*540*240mm，支持定制

  终端产品低功耗设计、电源适配系统设计

○ 待机电流≈1mA，平均工作电流约为10mA。

○ 采集数据、视频图像瞬间为仪表/摄像机供电

水文水资源监测设备，运转作业情况下，电源供电情况：

太阳能硅板	20W/30W

蓄电池/免维护电瓶	24AH

换能器	可接太阳能、市电、蓄电池

  工业品质，更适合野外恶劣作业环境

               ☆ 电源、信号进线多级隔离
               ☆ 工业级、高可靠器件
               ☆ 耐寒、耐高温，工作温湿度：-40°~+85℃；0~95%（无凝露）
               ☆ 抗强电磁干扰性，数据传输容错率强

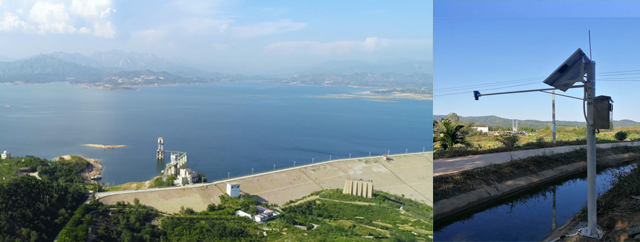

典型应用
