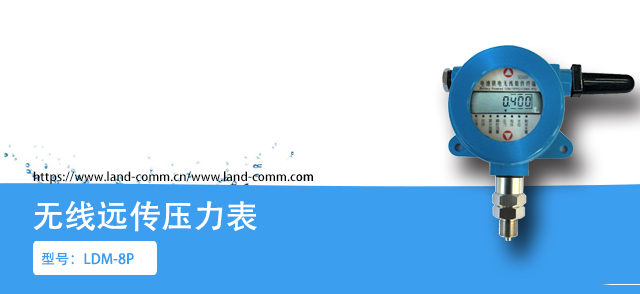

蓝迪无线远传压力表是应市场需求而研发的，它集成了压力信号采集、数据本地存储和蜂窝无线通信网络数据传输功能于一体的高性能监测装置。该产品采用超低功耗技术，使用一次锂电池供电，可直接实时采集标准变送器（传感器）信号或仪表输出的数字信号、电平信号、干触点信号、脉冲信号等。它具备上下限自动检测，实时报警的功能，可对过程信号实施无线监测。

广泛应用于给排水管线、热力管线、油气管线、漏损管线等的监测

解决

☆ 管线漏损监测、平台监管预警接收手机APP现场测控、排查

☆ 物联设备自控；软系统平台总监管，安全闭环控制

☆ 数字量、模拟量远程采集

☆ 集约化设备，无需外置RTU及数传设备

☆ 双向无线通信网络，无信号数据通信能力，更加方便快捷

☆ 监测测站分散不集中、距离远、现场作业困难

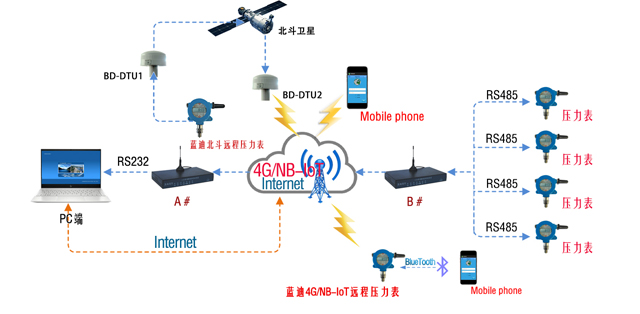

示意图

-水资源管线监测-

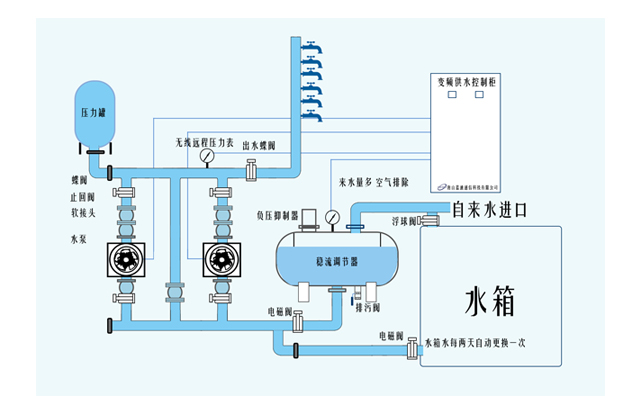

-水厂生产管线沿程监测-

产品特点

△ 水资源监测数据通信规约(SZY206-2012)

△ 水文监测数据传输规约（SL 651-2014）

△ 水文遥测终端机（SL 180-2015）

△ 水资源监控设备基本技术条件（SL426-2008）

△ 水资源监测设备质量检验（SZY205-2016）

△ 水资源监测设备技术要求（SZY203-2016）

△ 可追加地方行业技术标准

△ 取得“全国工业产品生产许可”

△ WATIC专项检测

△ 无线通信多模组透传，低功耗设计，高容错性能

△ 兼容热力系统行业标准

技术参数

产品功耗	微功耗设计，关机状态时电流<50uA	存储	内置flash存储器，数据自动存储
工业时钟	工业时钟，主动上报，上报周期可设置	供电方式	2*3.6V锂电池供电，可上报12000次以上
线路接口	两路标准4-20mA模拟信号输入接口 1路DC24V电源输出，可给外部仪表供电 2路开关/脉冲量输入接口 1路RS485接口	工作电流	休眠<50uA、发射<150mA
		采集精度	模拟量：≤0.5%、脉冲量：≤0.01%
		采集分辨率	24bit
量程转换	自动进行量程转换和上下限判断	防护等级	IP68，防水、防尘
协议/组网寻址	TCP/IP/IPV4/IPV6/MMULTI PDP/FTP/FTPS/ HTTP/HTTPS/SMTP/SMTPS/DNSMQTT,SSL 支持固定IP、域名解析和私有APN的寻网方式	远程信道	NB-IoT/GPRS/4G/北斗/GSM/5G 电台远程信道LoRa/433Mhz 以太网、PPP拨号

1 多功能参数设置

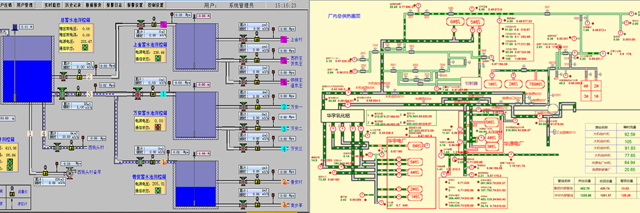

· 蓝迪远程监测云平台。设备参数在线设置

· 手机APP蓝牙设参

· 手机通信网络APP设参

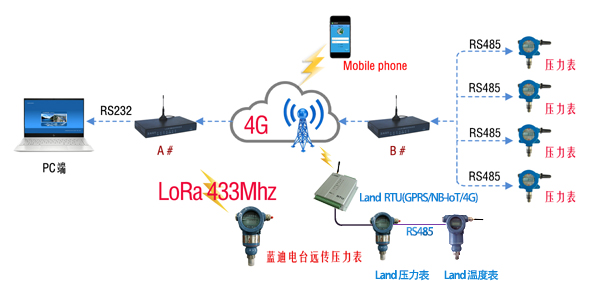

2 自组网压力监测

可外置RS485接口端子，有线连接外置RTU，用于蓝迪电台型压力表数控外传需要。

电台远传压力表

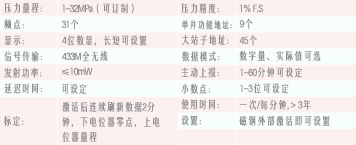

1 Land电台压力表

2 应用领域

“ 自组网保密性能相对好

适合于通信信号不稳定、空旷及偏远区域使用 ”
