右键�?01.png 多功能智能型

右键�?01.png 可无线蜂窝网络数据通信，eMtc/NB-IoT/LoRa/4G全网通/北斗

右键�?01.png 工业级品质，低功耗设计

MQTT网关


数据采集	边缘计算	远程调试	多中心上报

协议解析	TLS加密	断点续传	接入主流云平台

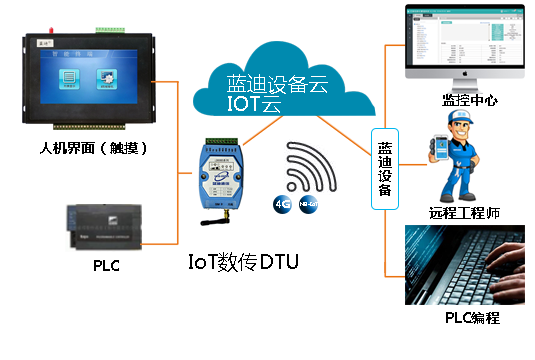

PLC远程维护通道


1、操作简单，4G/NB-IoT/LoRa/以太网，搭建安全数据通道。
2、工程师可在任意可上Internet的地方，远程维护，减少现场。
3、支持设备远程程序升级，手机APP测控。

分布式设备组态云平台


	1、支持多传感设备接入
	2、丰富的程序接口、自定义协议/库，可实现第三方程序接入及数据共享
	3、支持PC端和手机端，展示测站/监测点数据，实时设备数据、报警数据
	4、权限加密控制，一张图模式、GIS地理定位展示、数据报表、模型等

应用领域

物联网遥测终端RTU

LDRTU7000.YDJ-1型/LDRTU7000型


蓝色-竖条-1.png    蓝迪遥测终端机是一款低功耗、多功能、适用于各种恶劣运作环境的综合型智能遥测终端。
         已通过水利部水文仪器及岩土工程仪器质量监督检验测试中心WATIC检测，同时通过了国家水利部水资源监测数据传输规约（SZY206-2012）。

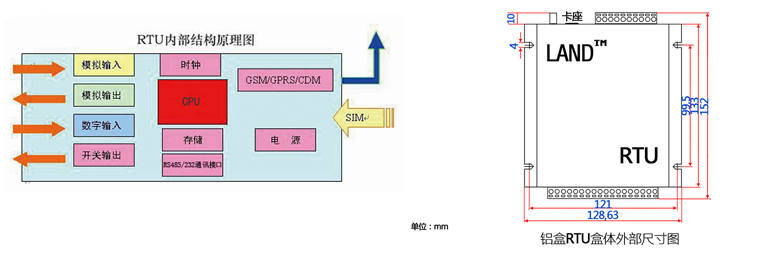

         遥测终端内部具有一个高性能的微处理器，可以完成模拟信号的采集、量值转换和滤波处理、数据存、无线通信网络数据传输。

技术参数

工作模式	定时主动上报，上报周期可任意设置、监测数据超限时立即上报；中心问答式上报	工业时钟	内置工业时钟，自动校时
		上报方式	数据可以上报到1个监控中心，也可以同时上报到4个监控中心
数据间隔	采样时间间隔、存储时间间隔、上报时间间隔可任意设置	采集精度	模拟量：≤0.5%、脉冲量：≤0.01%
采集分辨力	24位差分	参数设置	本地串口设置、手机蓝牙APP/PC远程参数设置
远程维护	终端程序可以远程升级
供电方式	市电220V、太阳能供电、电池组供电	供电电源	DC+5V～+24V
工作电流	DC+12V 待机<10mA、发射<150mA

产品功能

监测功能	采集设备：流量计、脉冲水表、水位计、压力变送器、雨量传感器、水质传感器、抓拍图像（照相机功能）	控制功能	继电器控制输出模拟量4-20mA输出
数据接口	模拟量信号输入：4-20mA、0-5V 模拟量信号输出：4-20mA、0-5V 数字信号输入：脉冲信号、电平信号、干触点信号数字信号输出：继电器信号输出，承载电流<5A 数字接口输入：1路RS232/RS485接口，可接用户智能仪表	传输功能	内嵌无线通信模块，实现采集、控制、无线传输于一体
		通信协议	符合国家水利部水资源监测数据传输规约（SZY206-2012）提供国家水利部（SL323-2011）实时雨水情数据库写库软件标准MODBUS-RTU协议，支持组态软件，如：亚控、力控、杰控、紫金桥等多家组态软件蓝迪68协议：自定义
		通信协议
		抄表功能	内嵌多种厂家仪表协议，统一数据主动上报格式，降低上位机开发难度
数据补招功能	当设备本次的上报由于网络或其他原因无法上报成功时，本次数据会自动保存，在下次上报时一起上报	设备报警功能	监测数据超时报警；设备防拆、防盗报警
远程管理功能	远程参数设置、远程程序升级
增强功能	* LCD屏，数据、参数液晶显示（显示参数可组态）
	* 蓝牙
	* 4G/3G/2G/LoRa/NB-IoT/Ethernet选配

RTU应用领域

RTU (2).jpg
