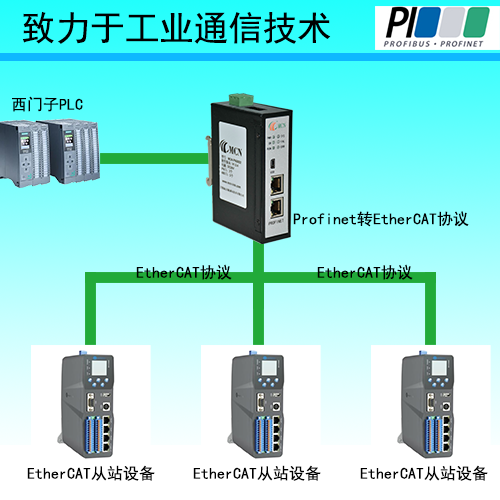

在实施工业自动化解决方案时，特别是当涉及到西门子S7-1200/1500系列PLC的集成时，一个常见的问题就是是确保不同通信协议之间的兼容性。在这种情况下，我们面临的是将这些PLC与支持EtherCAT通信功能的逆变器设备相连接的需求。西门子PLC通常利用PROFINET实时以太网通讯协议来实现快速和可靠的数据交换。为了与基于EtherCAT的逆变器设备实现无缝接口，需要通过无锡耐特森EtherCAT转Profinet网关对这两种不同的实时以太网协议进行转换。

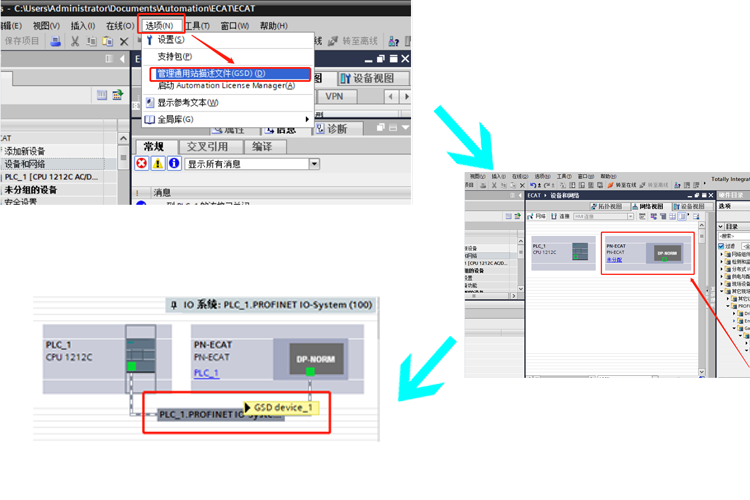

在这种背景下，我们的EtherCAT转Profinet网关扮演着至关重要的角色。它不仅为上述通信协议转换提供了一种迅捷且实用的手段，而且EtherCAT转Profinet网关设计得既支持充当主站角色，又可以充当从站，从而实现两个独立网络之间的数据映射和交互。我们需要添加EtherCAT转Profinet网关的GSD文件到项目中，这一步骤对于确保正确的设备识别和配置至关重要，我们在控制工程师工作站中查找到EtherCAT转Profinet网关模块，并开始其组态设置。

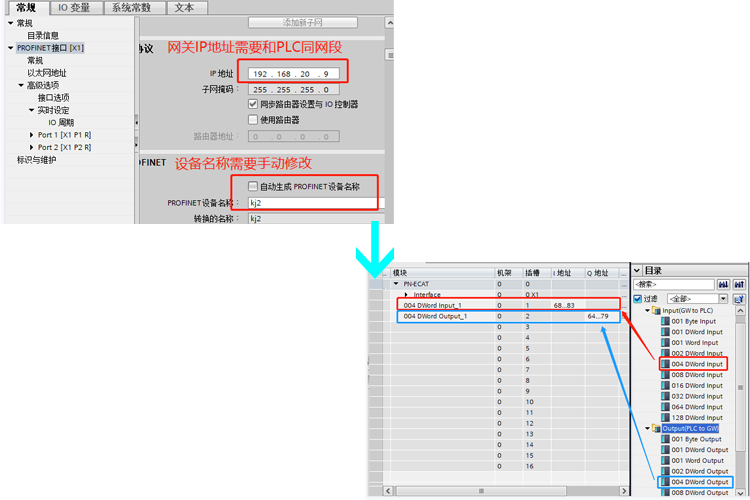

必须配置EtherCAT转Profinet网关的IP地场以及设备名称，这是为了保障设备在网络中的准确定位和识别，我们需设定EtherCAT转Profinet网关的输入输出字节数长度，以确保数据交换的精确性和高效性。通过这种专业的配置流程，我们可以确保西门子PLC与带EtherCAT通信功能逆变器设备之间的有效连接，进而优化整个自动化系统的运行效率。在进行工业自动化系统的构建过程中，以下步骤是实现基于PROFINET协议的EtherCAT转Profinet网关配置的关键。

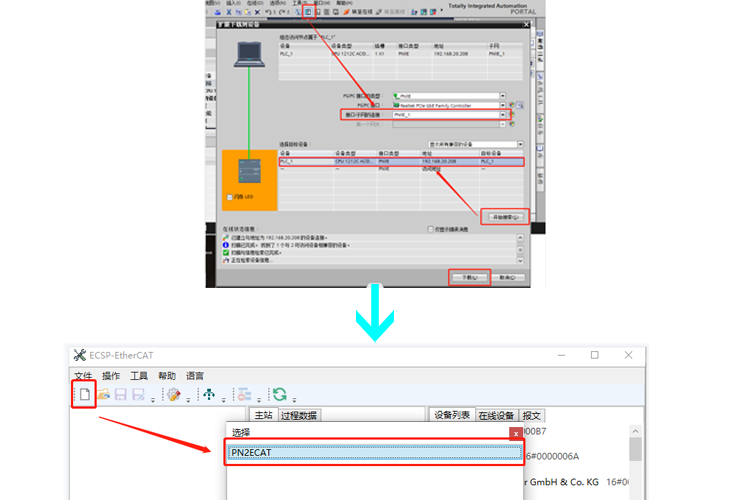

下载组态到PLC，将预先设计好的控制逻辑和参数设置下载至PLC设备中，以确保系统按照预定的操作流程执行。启动EtherCAT转Profinet网关配置软件进行ECAT设置：通过专用的配置软件，对EtherCAT技术进行详细设置，以实现高效的实时数据传输和精确的设备同步。

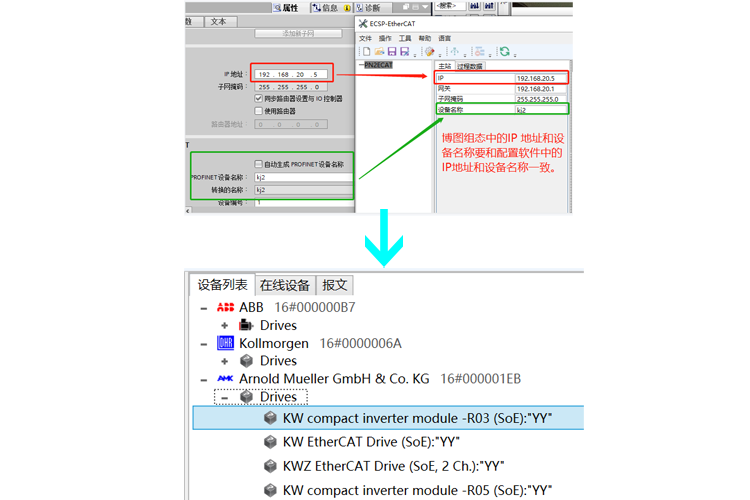

在配置软件中新建一个项目，并选择对应功能，以便将Profinet协议与EtherCAT技术相结合，配置软件的IP地址和设备名称，确保与博图一致：为了实现网络通信的无缝对接，需要确保软件中的IP地址和设备名称与控制系统中的相应信息相匹配。浏览配置软件提供的设备目录，定位并选择需要进行控制的目标设备。

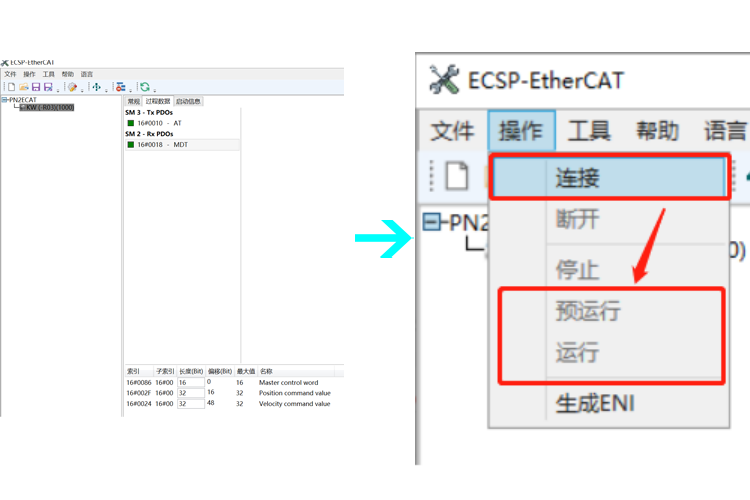

对从站设备进行参数配置，添加过程数据对象参数项，添加所需的PDOs参数项，这些参数项已在配置文件中预设，以便直接下载至EtherCAT转Profinet网关，完成配置后执行运行命令。

直接对对应的IQ地址进行读写操作：在本案例中，EtherCAT转Profinet模块充当逆变器与西门子PLC之间的桥梁，通过配置软件进行数据映射，实现S7-1200 PLC通过PROFINET协议对逆变器的快速控制，通过上述专业配置步骤，可以有效地实现EtherCAT转Profinet网关的配置，为工业自动化系统提供高效、可靠的控制方案。
