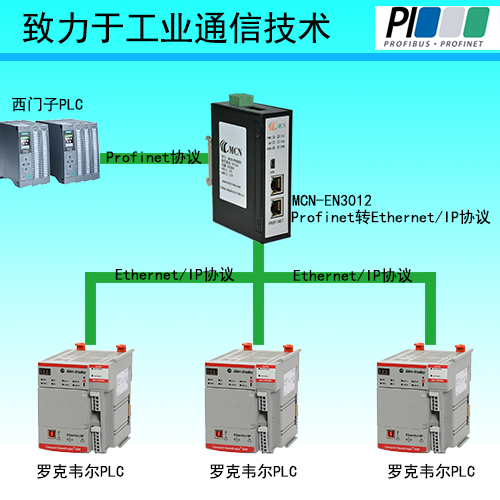

在工业自动化领域，PLC扮演着至关重要的角色。随着技术的不断进步，PLC通讯协议的兼容性变得越来越重要。本文将详细介绍如何通过Profinet和Ethernet/IP网关，将罗克韦尔PLC的EtherNet/IP接口与西门子S7-1200 PLC的Profinet接口进行连接和配置，从而实现两种通讯协议的互操作性。

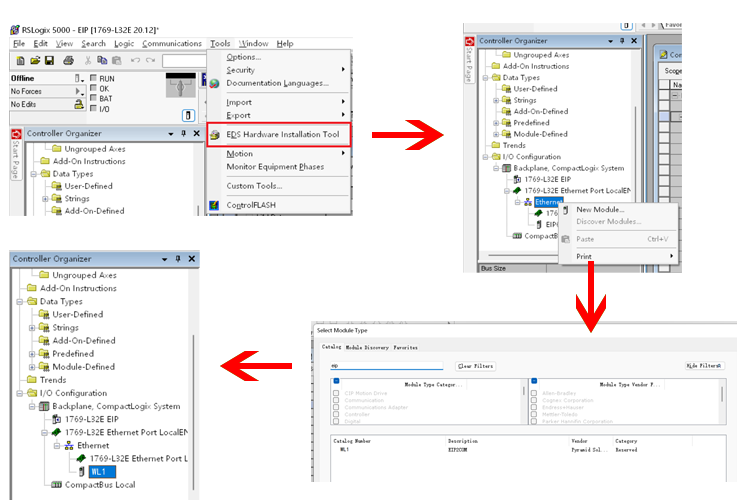

首先，我们需要准备罗克韦尔PLC以及西门子的PLC、相适应的DC24V电源模块、一台用于配置的电脑、ProfinetEthernet/IP的网关设备以及网络通讯线缆。启动罗克韦尔PLC配置软件，进入硬件配置界面。在此界面中，我们可以导入所需的Profinet和Ethernet/IP网关设备描述文件，这是实现Profinet与Ethernet/IP通讯的关键，完成安装程序后，进行模块化扩展操作。具体步骤包括：选择“新建模块”以添加新模块，然后搜索并选中Profinet转Ethernet/IP的网关模块。进入Profinet和Ethernet/IP网关模块的参数设置界面，通过双击模块名称实现。在此界面中需要配置Profinet和Ethernet/IP网关模块的设备名称及IP地址。点击“更改”以设定数据输入输出的长度。本实例中设置为8字节，这是确保数据通讯稳定的关键参数。最后将配置信息下载到PLC。

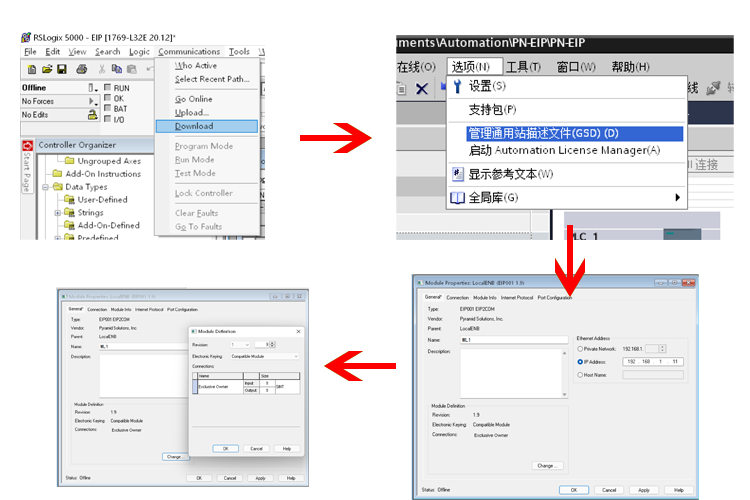

西门子PLC配置步骤：确保GSD文件已成功安装在系统中。GSD文件是PROFINET设备的描述文件，它包含了设备的配置信息和参数，是实现PLC与PROFINET网络通讯的基础。导入EtherNet/IP转换至PROFINET网关的配置文件进行组态。这一步操作将使得西门子PLC能够识别并正确处理来自网关的数据。

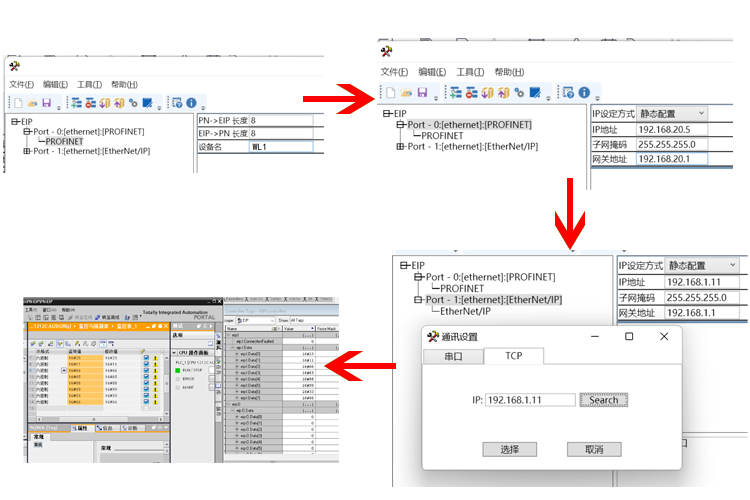

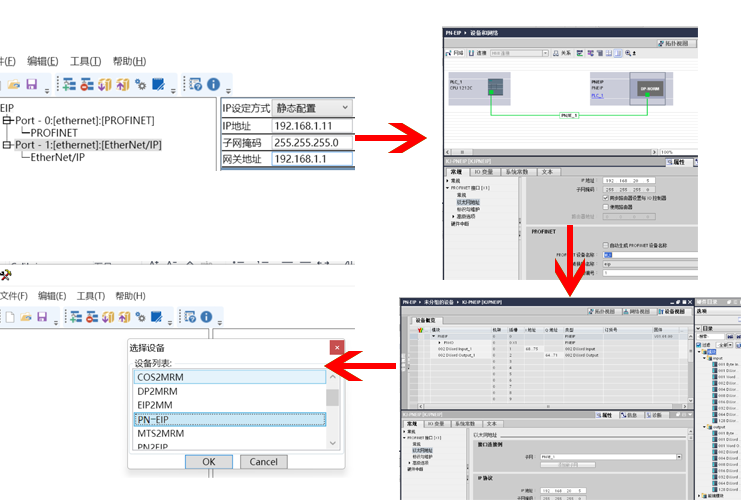

设定Profinet和Ethernet/IP网关的IP地址与设备名称。将确保PLC能够准确地将数据发送到正确的目标地址。在执行数据通讯配置的过程中，首先需要设定数据传输的输入与输出长度。这是确保数据完整性和准确性的关键参数。完成设置后，将配置信息下载到PLC中。打开Profinet转Ethernet/IP网关的配置软件，创建一个新项目，并选择PN-EIP作为项目类型。这一步操作将使得网关能够同时处理Profinet和Ethernet/IP两种协议的数据。进一步配置与西门子PLC之间的通讯参数，确保EtherNet/IP转PROFINET网关能在PROFINET网络中正确识别其IP地址和设备名称。数据交换的长度需设置为8字节，以保证数据的完整性和准确性。设定EtherNet/IP转PROFINET网关在罗克韦尔PLC中的IP地址应与系统组态中设定的值保持一致确保PLC能够正确地将数据发送到网关，进而实现与PROFINET网络的通讯。

在配置全部完成后，选择EtherNet/IP转PROFINET网关的默认IP端口进行配置信息的下载操作。特别注意，在进行下载时，务必通过Profinet和Ethernet/IP网关设备的底部网口进行操作，以避免可能的配置错误。建议在未插入正面网口的情况下执行下载。完成下载操作并确保EtherNet/IP转PROFINET网关模块成功接收安装文件之后，应重新激活该Profinet和Ethernet/IP网关模块的电源。这一步操作将使得Profinet和Ethernet/IP网关能够正式投入运行，实现EtherNet/IP与PROFINET之间的通讯。

通过以上步骤，我们可以成功地将罗克韦尔PLC的EtherNet/IP接口与西门子PLC的PROFINET接口进行连接和配置。这一技术的实现不仅提高了PLC通讯的灵活性和兼容性，还为工业自动化领域的发展带来了更多的可能性。在实际应用中，我们可以根据具体的需求和场景选择合适的PLC和通讯协议组合以满足不同的控制需求。同时随着技术的不断进步和应用场景的不断拓展我们相信未来PLC通讯技术将会更加成熟和多样化为工业自动化领域的发展注入更多的可能。
