在工业自动化领域中，设备间的通信协议差异如同不同语言的隔阂，而无锡耐特森Profinet转CanOpen网关可以破解这一难题。这种协议转换设备通过数据格式的实时转换，让基于以太网的Profinet网络与基于控制器局域网的CanOpen设备实现无缝对话，成为智能制造体系中不可或缺的神经节点。系统配置操作指南，工程创建与主站设备添加。

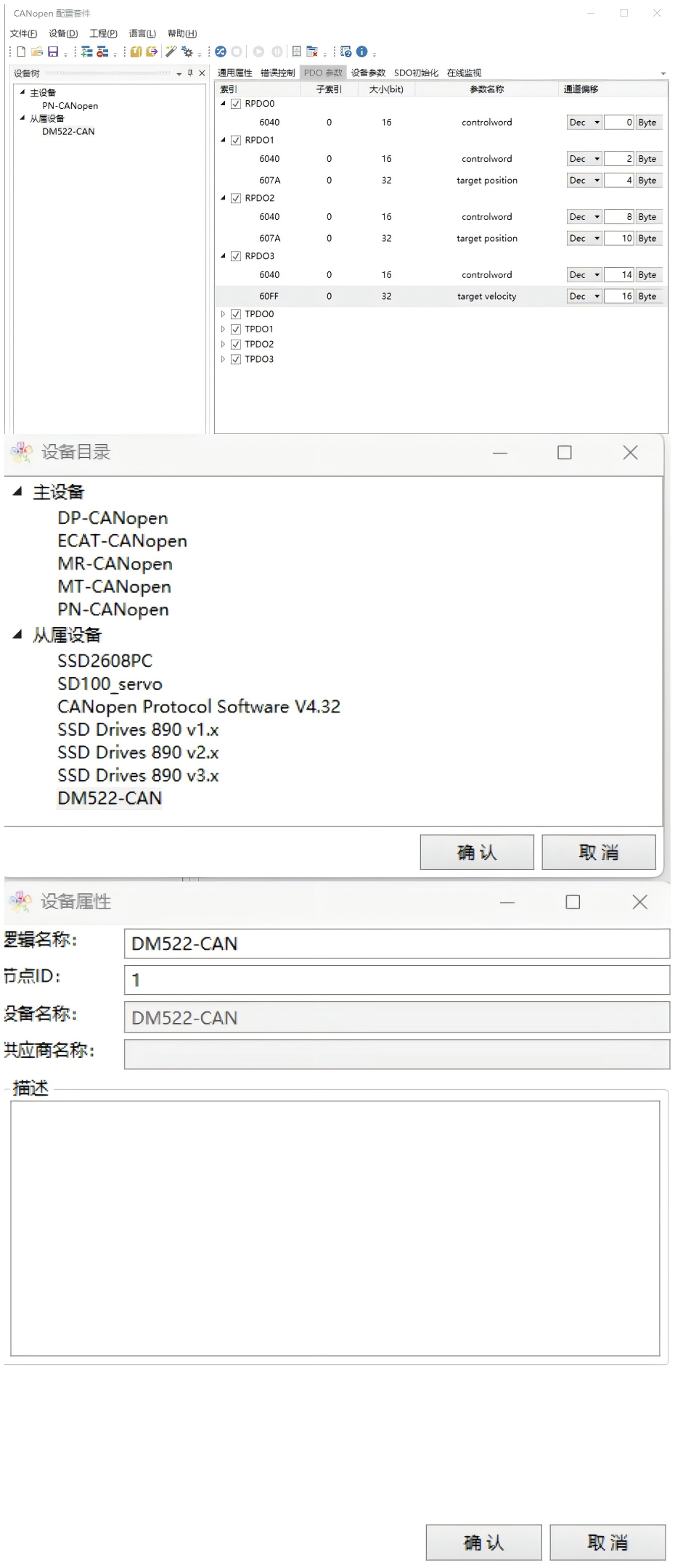

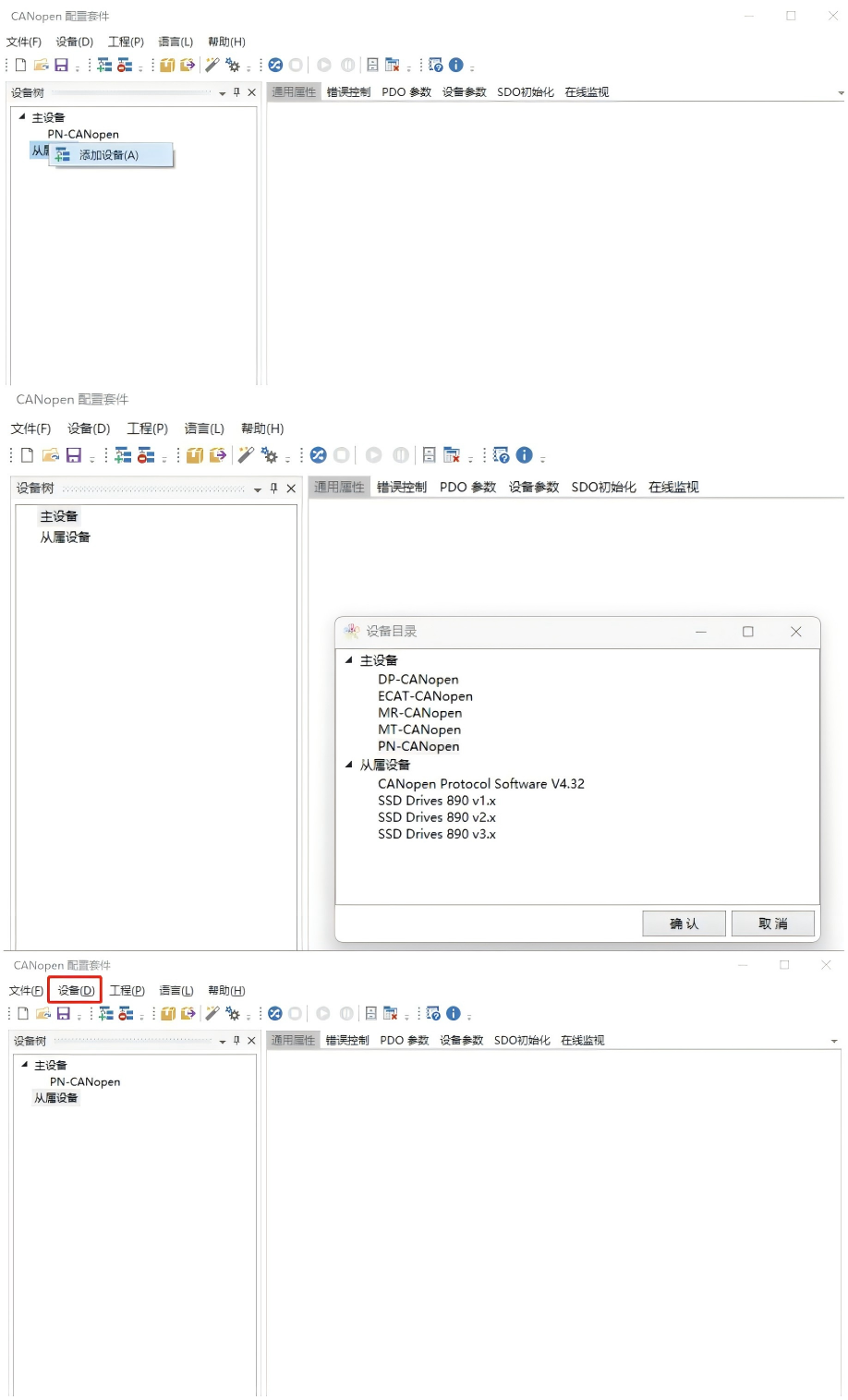

启动项目后，首要任务是建立一个新工程，并在其中引入主站设备。此步骤为后续操作奠定基础框架。从属设备配置与EDS文件导入，在主站设备上，通过导入标研科技DM系列CANOPEN总线驱动器的EDS文件，在Profinet转CanOpen网关中来添加从属设备。这一操作确保了设备的通信规范与兼容性。

Profinet转CanOpen网关站地址设定：对于每个从属设备，需通过右键菜单进入设置界面，明确指定其站地址，以确保网络中各设备的唯一识别。通道偏移配置，根据PLC内部的数据结构，为每个子索引设定相应的通道偏移量。此偏移量决定了数据在PLC内存中的相对位置，对数据传输至关重要。

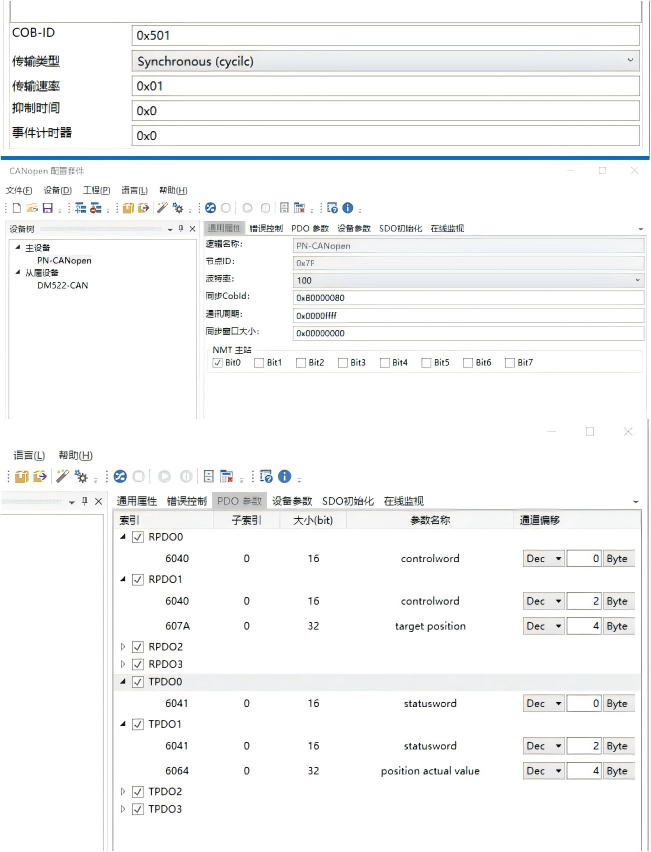

TPDO与RPDO传输模式设置：为确保数据传输的稳定性和准确性，需将TPDO（透明数据输出）和RPDO（透明数据输入）的传输方式设置为周期同步模式。默认的事件触发方式可能导致变频器数据丢失，故不推荐使用。同步周期调整：根据实际应用场景的需求，合理设置同步周期。该周期决定了数据更新的频率，对系统性能有直接影响。

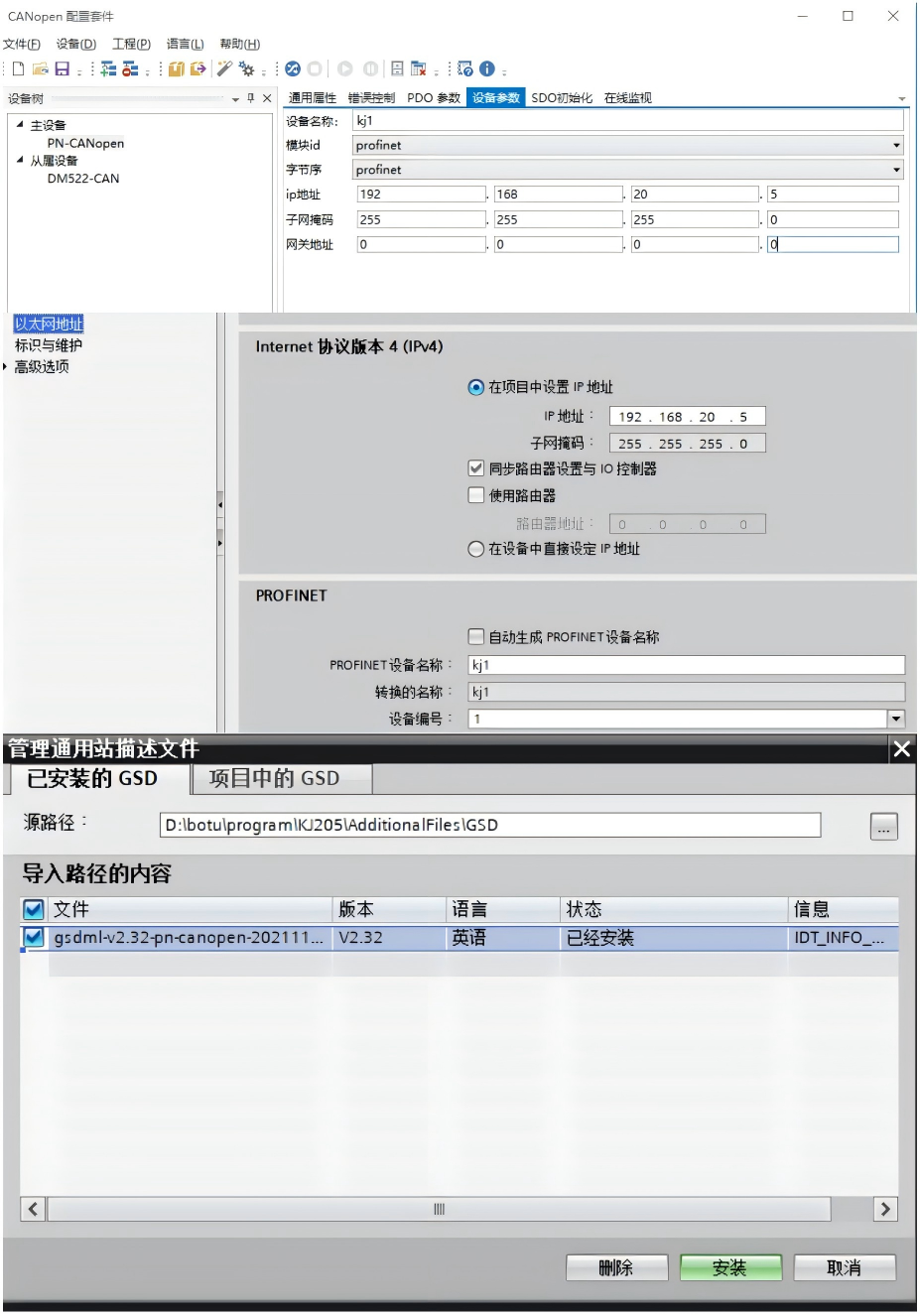

配置索引顺序与偏移验证：确认并检查配置索引的顺序及偏移量，确保第二个及后续站的通道偏移顺序正确累加，以避免数据传输错误。设备命名与IP地址分配：为设备分配易于识别的名称，并设置IP地址。务必保证此IP地址与博途软件中的设置完全一致，以保证通信畅通无阻。注意事项：GSD文件预安装，在进行博途软件配置之前，请确保已正确安装GSD文件，这是设备间正常通信的必要条件。

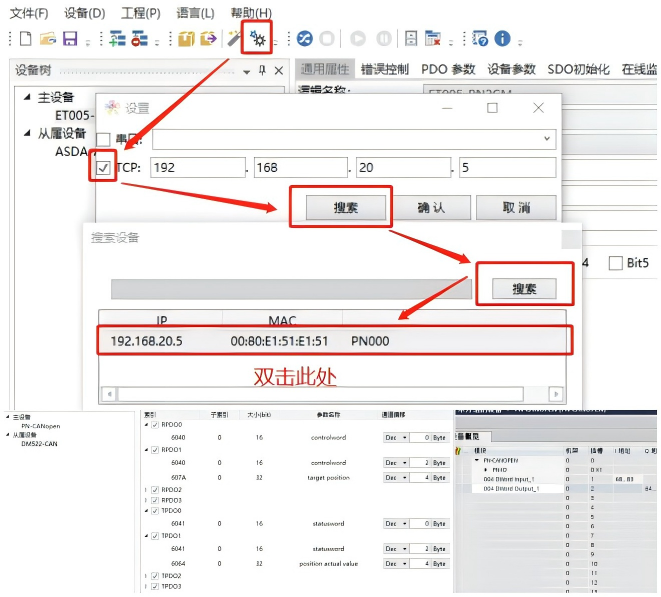

数据映射关系说明，每个从站设备均配备8字节输入和8字节输出，具体数据映射关系需参照相关文档或说明进行配置。最终步骤：工程生成与下载，完成所有配置后，返回工程界面，点击生成按钮以保存配置。随后，选择Profinet转CanOpen网关合适的通讯串口（TCP口），进行程序下载至设备，至此系统配置流程完毕。

在操作过程中，当双击呈现IP地址与MAC地址的显示条时，系统会弹出提示框，此时需点击确认按钮。依据配置软件中设定的TPDO和RPDO，在博图组态监控表内完成指令的发送与接收操作。
