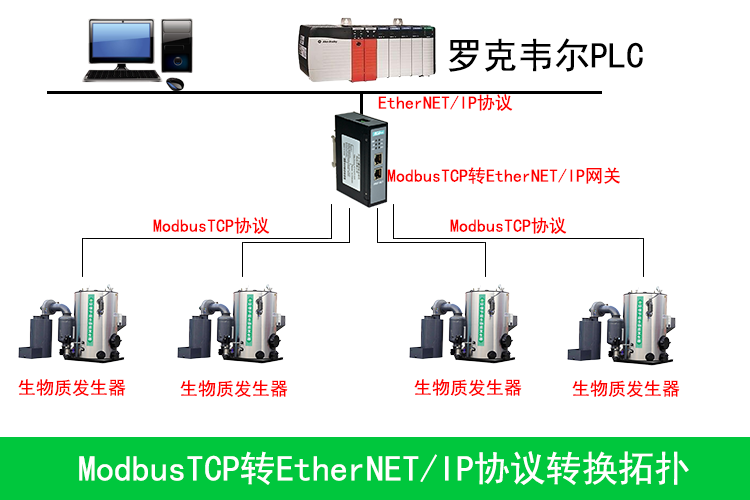

生物质发生器是一种能够产生、培养生物的设备。客户现场需要将生物发生器连接到罗克韦尔系统，但是二者协议无法直接通讯，需要通过ModbusTCP转Ethernet/IP网关将两者进行通讯连接，生物质发生器以其独特的工作原理和优势，使得生物的培养更加快捷、高效。无论是医学研究，还是农业生产，甚至是环保领域，生物发生器都发挥着无可比拟的作用。在进行本案例操作时，涉及的设备包括罗克韦尔PLC、支持ModbusTCP转Ethernet/IP协议转换的通信网关，以及用于实验或生产目的的生物反应器。

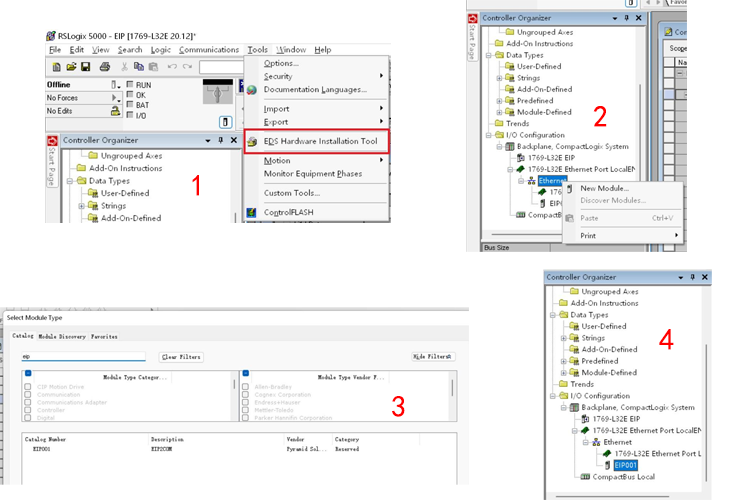

首先我们需要打开罗克韦尔PLC的软件，进入系统硬件配置界面。导入并集成ModbusTCP转Ethernet/IP网关设备的电子描述文件，以确保系统正确识别和配置ModbusTCP转Ethernet/IP网关设备。完成上述安装步骤后，进行下一步模块添加工作。在系统中选择"新增模块"选项，以引入必要的控制组件。在弹出的模块搜索对话框中，键入'EIP'关键词，系统将自动寻找并列出符合查询的ModbusTCP转Ethernet/IP网关模块，其中，目标模块显示为'EIP001'。通过双击目标模块'EIP001'，进入其参数设置界面，以便进行详细的通信配置。

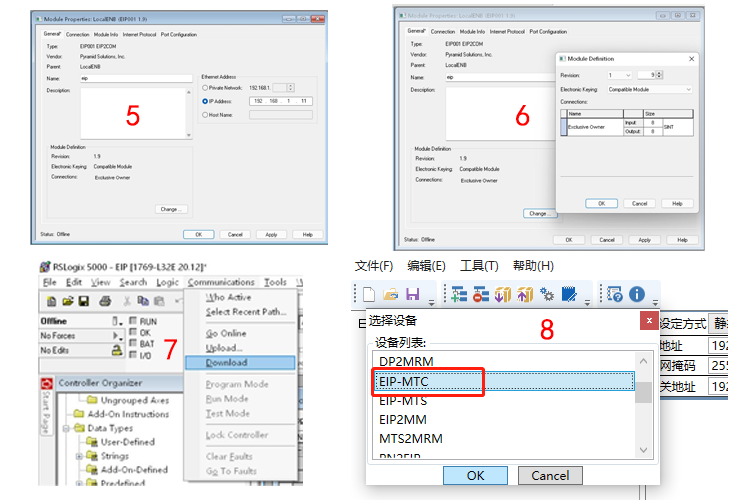

在参数设置区域，输入ModbusTCP转Ethernet/IP网关的设备名称，并为其分配一个静态IP地址，如本例中设定的地址是'192.168.1.11'。值得注意的是，在EtherNet/IP网络段中，该设备的名称并非强制要求，而仅作为识别使用。继续在参数设置中，点击'Change'选项来定义数据的输入输出字节长度，确保数据交换的正确性。在本实例中，我们设定了8个字节的长度。最后，将已配置好的参数下载至罗克韦尔的PLC控制器内，确保所有的修改得到应用，并实现系统的稳定运行。

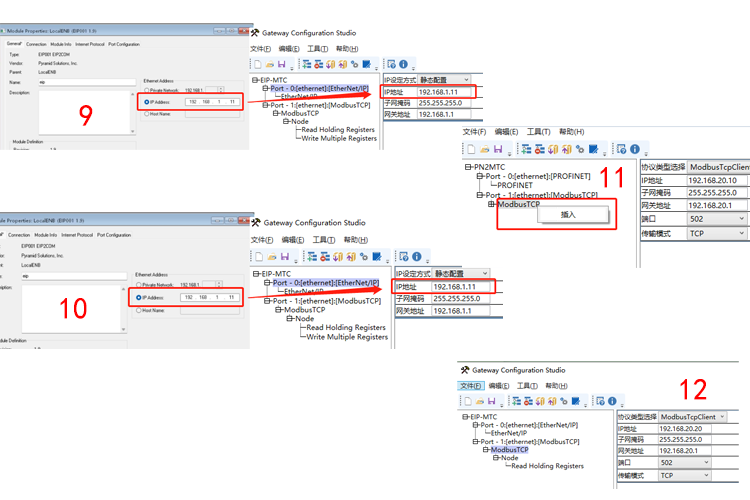

在执行ModbusTCP转Ethernet/IP协议转换网关的配置过程中，操作者须遵循以下精细化的步骤以确保参数设置的正确性：启动ModbusTCP转Ethernet/IP网关配置软件，该工作是用于设定和调整Modbus TCP主站参数的关键界面。在软件界面中，定位至标记为“新建”，进而选择EIP-MTC即MODBUS TCP主站作为配置对象。随后仔细设定ModbusTCP转Ethernet/IP网关设备的相关网络参数，具体而言，需保证所设定的IP地址及数据字节数与PLC（可编程逻辑控制器）的组态数据严格一致。


继续操作，通过右键点击并选择“插入”，向配置中加入一个新的节点Node。对于新增加的ModbusTCPip节点，精确设定其IP地址，此地址应与ModbusTCP转Ethernet/IP网关设备的网络接口地址相对应。至于ModbusTCP转Ethernet/IP网关地址，则需设定为非冲突地址，以避免网络通讯中的潜在地址冲突问题。根据所使用控制器的设备手册，细致配置ModbusTCP转Ethernet/IP网关的通信参数，确保所有功能地址已根据介绍准确设定。最后，对ModbusTCP转Ethernet/IP网关进行读写数据的配置，确保可以有效读取控制器的关键数据。例如，在此案例中，配置读取点击控制器的电流值和反馈值，以监控和控制设备的运行状态。


以上步骤均需按照规范专业地进行，以保证整个配置过程达到工业通讯标准的要求，实现数据通讯的稳定性与准确性。在PLC的组态中，进行数据读取和显示的过程涉及到对ModbusTCP转Ethernet/IP的协议转换，这一转换通过ModbusTCP转Ethernet/IP网关完成。这一配置允许用户在PLC环境中快速地实现ModbusTCP转Ethernet/IP的转换，并有效地组织数据以便于执行运算和采集。通过精确地设置PLC内存映射地址，并确保其与ModbusTCP转Ethernet/IP网关的配置相符，用户可以实现高效的数据采集和处理，满足工业自动化系统中对于实时数据处理和监控的需求。以上步骤均需按照规范专业地进行，以保证整个配置过程达到工业通讯标准的要求，实现数据通讯的稳定性与准确性。
