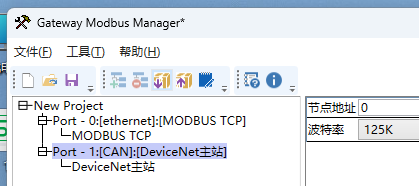

设备与网络架构，主控设备：支持Modbus TCP协议的PLC（如西门子S7-1200）。网关设备：开疆智能Modbus TCP转DeviceNet网关KJ-DVCZ-MTCPS（需支持DeviceNet从站功能）。目标设备：DeviceNet数字远程IO模块。网络结构：PLC通过以太网与网关的Modbus TCP侧通信；开疆智能Modbus TCP转DeviceNet网关的DeviceNet侧通过总线连接ARD-D远程IO模块。物理连接与参数设置，DeviceNet网络连接：将阿克苏ARD-D远程IO模块的DeviceNet接口与网关的DeviceNet端口连接，确保总线终端电阻正确配置。设置DeviceNet总线波特率（如125kbit/s、250kbit/s等），需与IO模块的波特率一致。

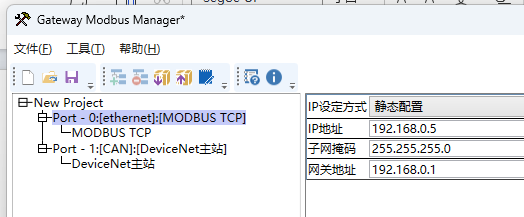

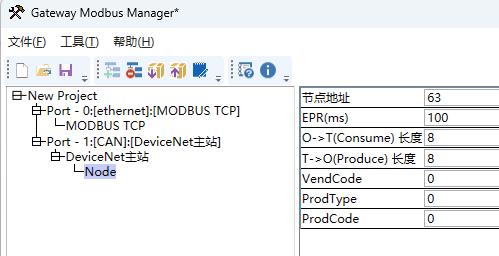

Modbus TCP网络连接：为网关分配固定IP地址，确保与PLC处于同一局域网段。网关DeviceNet侧配置：使用网关配置软件，设置DeviceNet从站参数，节点地址：与阿克苏ARD-D模块的DeviceNet地址一致（如默认地址63需避免冲突）。输入/输出字节长度：根据阿克苏ARD-D模块的IO点数定义（例如输入32字节、输出32字节）。



打开ARD-D的EDS文件至配置软件，确保设备描述信息正确匹配。Modbus TCP侧配置：在网关软件中设置Modbus TCP服务器参数，包括IP地址、端口号（默认502）。



定义ModbusTCP主站用到的功能码（如03H读保持寄存器、06H写单个寄存器），并映射到DeviceNet的输入/输出缓冲区地址。例如：ARD-D的输入数据映射至Modbus保持寄存器40001起始地址；输出数据映射至Modbus保持寄存器40033起始地址。Modbus TCP通信配置：在PLC编程软件（如TIA Portal）中，配置Modbus TCP客户端功能块，指定开疆智能Modbus TCP转DeviceNet网关的IP地址及寄存器地址范围。设定好数据输入输出长度后，会自动映射到寄存器40000地址区


例如，通过功能块“MB_CLIENT”读取网关映射的输入寄存器（40001-40032），控制输出寄存器（40033-40064）。（注意：开疆智能Modbus TCP转DeviceNet网关自动支持01/02/03/04/05/06/15/16功能码，只需主站根据需要配置即可）通信中断：检查DeviceNet终端电阻是否安装，或网关与PLC的IP是否冲突。数据错误：确认功能码与寄存器类型匹配（如只读输入寄存器不可写入）。通过上述配置，开疆智能网关可高效实现Modbus TCP与DeviceNet的协议转换，为ARD-D远程IO模块的集成提供灵活、可靠的解决方案。更多技术细节可参考官方文档及DeviceNet协议规范。
