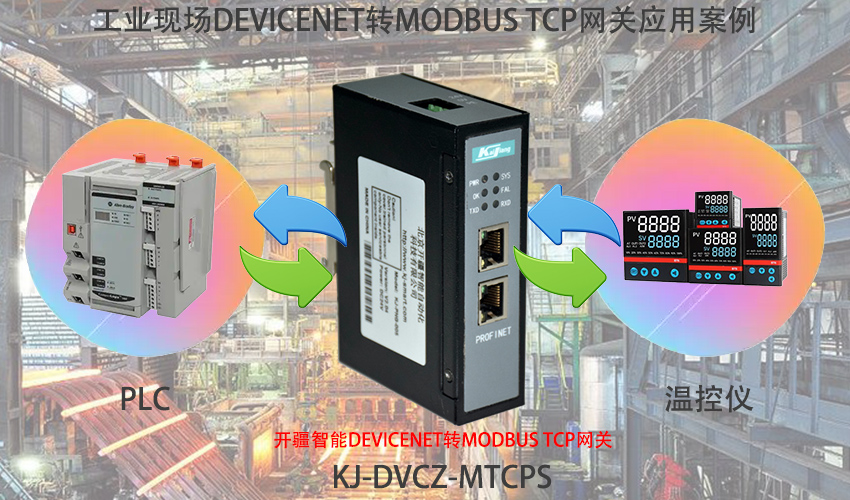

某工厂生产线需将Modbus TCP协议的智能仪表接入DeviceNet网络（主站为PLC，如Rockwell ControlLogix），实现集中监控。需通过开疆智能Modbus TCP转DeviceNet网关KJ-DVCZ-MTCPS完成协议转换。Modbus TCP设备：温控器（IP:192.168.1.100，端口502，从站地址1）DeviceNet主站：Rockwell ControlLogix PLC（节点0，波特率500kbps）网关：开疆智能DeviceNET从转ModbusTCP主网关（支持Modbus TCP Client与DeviceNet从站）DeviceNet侧：网关作为从站接入DeviceNet网络（节点地址设为5），使用5芯屏蔽电缆连接（红-V+、黑-V-、蓝-CANH、白-CANL、屏蔽层接地）。Modbus TCP侧：网关通过以太网连接至交换机，与温控器同一子网。

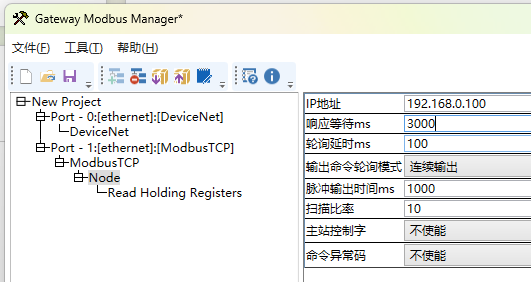

网关基础参数配置：通过Modbus TCP转DeviceNet网关专用配置工具进行设置：网络接口配置Modbus TCP侧工作模式：Client（主动读取温控器数据）目标设备IP：192.168.0.100

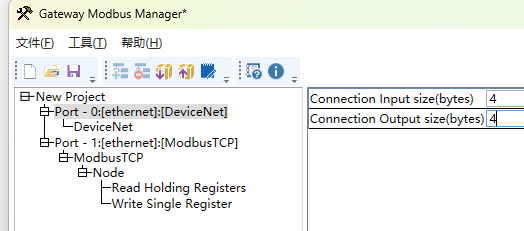

端口：502，轮询间隔：100ms，超时时间：3s。DeviceNet侧：节点地址：5，波特率：500kbps（需与主站一致），I/O数据长度：输入4字节/输出4字节（根据数据量调整）

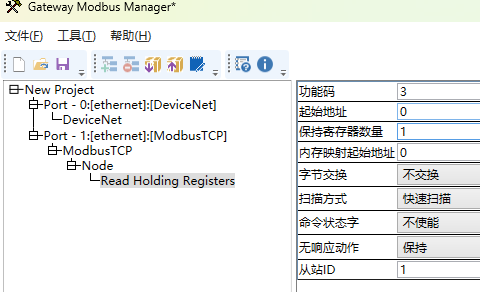

数据映射配置：建立Modbus寄存器与DeviceNet I/O的映射关系：示例温控器数据：温度值：40001（INT16，单位0.1℃）

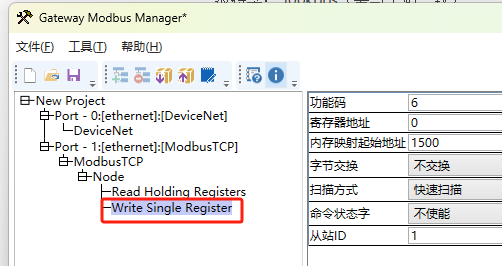

设定值：40002（INT16）



DeviceNet主站配置：在ControlLogix PLC的RSLogix 5000中：安装Modbus TCP转DeviceNet网关EDS文件（从厂商获取）。扫描DeviceNet网络，识别节点5。配置I/O映射：输入映射：4字节（接收温度数据）输出映射：4字节（发送控制命令）网关LED状态：DeviceNet LINK灯常亮，MODBUS ACT灯闪烁表示数据交互。Web界面查看连接状态：Modbus TCP连接正常，无超时报警。数据测试：使用Modscan工具读取网关Modbus数据（模拟PLC读取）。在PLC中触发写操作，观察温控器设定值是否更新。通过以上配置，可实现Modbus TCP设备与DeviceNet网络的稳定通信，满足工业现场异构网络集成需求。
