某工厂需要将支持Modbus TCP协议的上位机控制系统（如PLC或SCADA）与支持DeviceNet协议的变频器（如ABB ACS880、施耐德ATV320等）进行通信。为实现协议转换，采用开疆智能Modbus TCP转DeviceNet网关KJ-DVCZ-MTCPS作为中间设备。设备清单：上位机（Modbus TCP主站，IP：192.168.1.100）开疆智能Devicenet转ModbusTCP网关DeviceNet变频器（如ABB ACS880，节点地址：10）DeviceNet电源模块、分配器或T型连接器，24V DC电源（为网关和DeviceNet网络供电）。

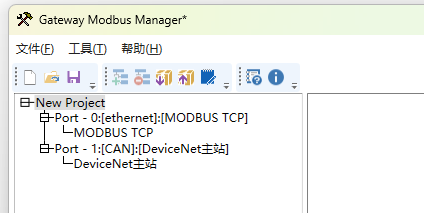

接线示意图：Modbus TCP侧：开疆智能Modbus TCP转DeviceNet网关的以太网口通过网线连接至上位机或交换机。DeviceNet侧：开疆智能Devicenet转ModbusTCP网关的DeviceNet接口连接到DeviceNet总线（CAN_H、CAN_L、屏蔽层）。变频器通过DeviceNet分配器接入总线，并配置节点地址。网关Modbus TCP侧配置，步骤1：通过配置工具登录网关管理界面。

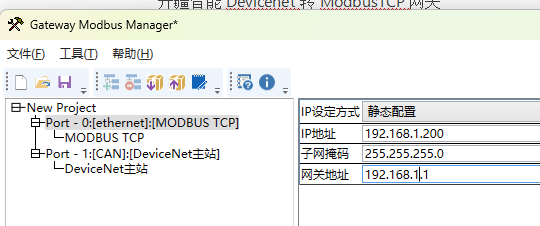

步骤2：设置Modbus TCP参数：

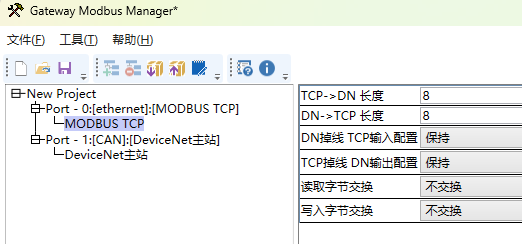

IP地址：192.168.1.200（与上位机同一网段），子网掩码：255.255.255.0，网关：192.168.1.1，Modbus TCP端口号：502（默认），配置数据映射表：

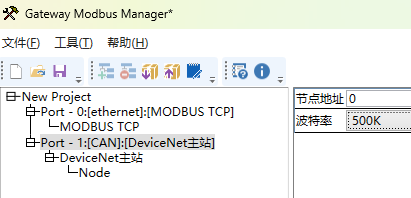

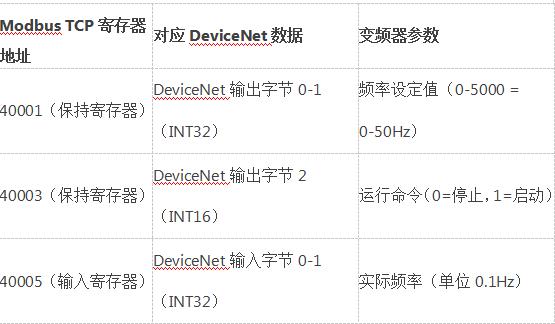

将Modbus寄存器地址（如40001-40010）映射到DeviceNet变频器的输入/输出数据区（如变频器频率设定值、运行状态等）。开疆智能Modbus TCP转DeviceNet网关DeviceNet侧配置，设置DeviceNet主站参数：波特率：500 kbps（需与DeviceNet网络一致）节点地址：0（需确保与网络中其他节点地址不冲突）。

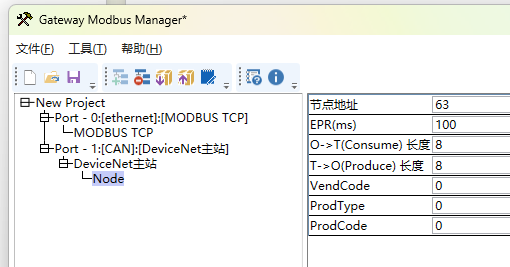

打开变频器的EDS文件（描述DeviceNet对象和参数）。配置DeviceNet数据映射以及通讯参数：




变频器配置：以ABB ACS880为例：DeviceNet参数设置：节点地址：63（通过拨码开关或参数设置）波特率：500 kbps（与网关一致），通信超时：2000 ms，通信对象配置：配置变频器的输入/输出数据长度（如8字节输入、8字节输出）。映射关键参数到DeviceNet对象：输出数据：频率设定值（地址0x2001）、运行命令（0x2002）。输入数据：实际频率（0x3001）、故障代码（0x3002）。




物理层检查：确认DeviceNet总线终端电阻已安装（120Ω）。检查网络电压（24V DC）和信号质量（CAN_H/CAN_L电压差）。通信测试：使用Modbus调试工具（如ModScan）从上位机向40001写入频率设定值（如5000对应50Hz）。监控变频器是否响应运行指令，并读取实际频率（通过40005寄存器）。故障排查：若通信失败，检查网关指示灯状态（电源、Modbus、DeviceNet状态灯）。使用DeviceNet扫描工具确认变频器节点是否在线。协议兼容性：确保变频器支持DeviceNet从站协议（通常需选配通信卡）。参数匹配：Modbus寄存器地址与DeviceNet对象地址需严格对齐。网络稳定性：DeviceNet总线长度建议不超过100米（500 kbps时）。
