丹佛斯VLT^® 6000 变频器是专门为暖通空调(HVAC)应用而设计的一款变频器。由于采用了自动能量优化原理，能确保电机得到最大的节点量：并且内置PID调节器，可选择连接两个反馈信号和两个设定点。因此广泛应用于HVAC设备中。

上海津信变频器维修中心最近接到一台VLT6000的变频器。客户送修时告诉维修工程师，该变频器在现场使用了几年，最近外部端子无法开机。由于该变频器带的负载是暖通空调的风机，需要尽快维修。

检查过程：

送修变频器型号是VLT6052，紧凑型、IP20的变频器。维修人员先将变频器的上盖板的螺丝拧开，将变频器的控制卡，电源卡，RELAY CARD依次拆下。检查变频器的整流模块和逆变模块，发现整流和逆变模块没有损坏，主回路电解电容也是好的。依次检查变频器的RELAY CARD,电源卡。测试结果也是好的。将变频器完全安装好，在输入侧端子L1、L2、L3送电测试。发现变频的控制卡上控制端子12和20之间没有24VDC电压。因此该变频器端子无法开机的原因是：12和20号端子没有24VDC电压。

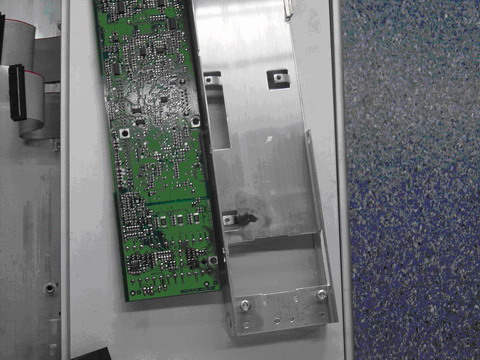

将变频器的控制卡拆开，发现变频器控制卡12号端子后面有明显打火烧黑的痕迹。由于这两个端子是变频器的24VDC输出，其最大的负载是200MA的电流，并且是和电源电压进行电气隔离。由于检测变频器电源卡已经确认，电源卡的开关电源工作正常，因此导致这种情况发生的原因是：外部有强电串到12号端子上。



将变频器控制卡上损坏的元件拆除，将打火烧黑的部分处理干净，同时更换上好的元件。安装好控制卡，进行控制卡测试，测试结果通过。将变频器完全安装好上，给变频器送电测试，输出电压三相平衡，做负载试验合格，满足出厂标准，变频器修复。

上海津信变频器维修中心对于此类故障有丰富的经验，还多次受到客户的邀请去现场帮客户解决此类问题，深受客户的好评。此类故障产生的主要原因是：变频器控制卡12号控制端子上有强电进入，可能是由于操作不当造成。
