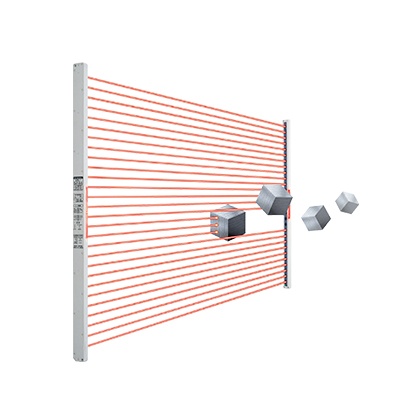

松下传感器NA2-N12

北京科恩众和工业控制技术有限公司

产品型号:	NA2-N8、NA2-N12、N16、N20、N24、N28
产品价格:	价优
产品品牌:	松下

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：刘小姐

所在区域：	北京.北京
办公地址：	北京市海淀区苏州街
邮　　编：	100080
电　　话：	18518561836
移动电话：
传　　真：	没填
电子邮件：	3368128116@qq.com

公司主页：	http://

详细描述:

松下一级代理，主营松下PLC、传感器、变频器、触摸屏、伺服、继电器；威纶触摸屏。QQ：3368128116、电话：18518561836。

超薄身13mm　最大检测高度540mm；

最大检测高度540mm(28光轴) ；

清晰易见的大型作业指示灯；

6种检测高度；

并行安装的防干扰设置；

方便的投光停止功能；

可选亮起动作；

全球适用。

规格

光轴数			8光轴	12光轴	16光轴
型号	NPN输出		NA2-N8	NA2-N12	NA2-N16
	PNP输出		NA2-N8-PN	NA2-N12-PN	NA2-N16-PN
检测高度			140mm	220mm	300mm
检测距离			5m
光轴间距			20mm
检测物体			φ30mm以上不透明体(完全遮光物体)
电源电压			12～24V DC±10％　脉动P-P10％以下
消耗电量 (注2)	投光器	作业指示灯ON	0.7W以下	0.8W以下	0.9W以下
		作业指示灯OFF	0.6W以下	0.7W以下	0.8W以下
	受光器	作业指示灯ON	0.7W以下	0.8W以下	0.9W以下
		作业指示灯OFF	0.6W以下	0.7W以下	0.8W以下
输出			NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　　1V以下(流入电流为16mA时) PNP开路集电极晶体管・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为100mA时) 　　　　　　　　1V以下(源电流为16mA时)
	输出动作		所有光轴入光时ON(一个或多个光轴遮光时OFF)
	短路保护		配备
反应时间			10ms以下(使用防干扰功能时12ms以下)
指示灯	投光器		投光指示灯：绿色LED×2(投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起) 作业指示灯：红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式)
	受光器		工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起) 稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起) 作业指示灯：红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式) ※当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。
防干扰功能			配备
投光停止功能			配备
环境性能	保护构造		IP40(IEC)
	使用环境温度		－10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃
	使用环境湿度		35～85％RH，存储时：35～85％RH
	使用环境照明度		白炽灯：受光面照明度3,000lx以下
	耐电压		AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻		所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动		频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击		加速度500m/s²(约50G)　X,Y和Z方向各3次
投光元件			红外线LED(投光波峰波长：950nm、调制式)
材质			外壳：耐热ABS，前罩：聚酯，显示罩：丙烯
电缆			0.2mm² 4芯橡皮电缆，长3m
电缆延长			使用0.2mm²以上的电缆时，投光器和受光器的全长均可延长至25m
重量(包括投光器和受光器)			本体重量：约350g 包装重量：约550g	本体重量：约400g 包装重量：约600g	本体重量：约450g 包装重量：约650g

光轴数			20光轴	24光轴	28光轴
型号	NPN输出		NA2-N20	NA2-N24	NA2-N28
	PNP输出		NA2-N20-PN	NA2-N24-PN	NA2-N28-PN
检测高度			380mm	460mm	540mm
检测距离			5m
光轴间距			20mm
检测物体			φ30mm以上不透明体(完全遮光物体)
电源电压			12～24V DC±10％　脉动P-P10％以下
消耗电量 (注2)	投光器	作业指示灯ON	1.0W以下	1.1W以下	1.2W以下
		作业指示灯OFF	0.9W以下	1.0W以下	1.1W以下
	受光器	作业指示灯ON	1.0W以下	1.1W以下	1.2W以下
		作业指示灯OFF	0.9W以下	1.0W以下	1.1W以下
输出			NPN开路集电极晶体管・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为100mA时) 　　　　　　　　1V以下(流入电流为16mA时) PNP开路集电极晶体管・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：2V以下(源电流为100mA时) 　　　　　　　　1V以下(源电流为16mA时)
	输出动作		所有光轴入光时ON(一个或多个光轴遮光时OFF)
	短路保护		配备
反应时间			10ms以下(使用防干扰功能时12ms以下)
指示灯	投光器		投光指示灯：绿色LED×2(投光时亮起，设定频率A时1个LED亮起，设定频率B时2个LED亮起) 作业指示灯：红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式)
	受光器		工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起) 稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起) 作业指示灯：红色LED(当使用作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式) ※当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。
防干扰功能			配备
投光停止功能			配备
环境性能	保护构造		IP40(IEC)
	使用环境温度		－10～＋55℃(注意不可结露、结冰)，存储时：-10～＋60℃
	使用环境湿度		35～85％RH，存储时：35～85％RH
	使用环境照明度		白炽灯：受光面照明度3,000lx以下
	耐电压		AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻		所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动		频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时
	耐冲击		加速度500m/s²(约50G)　X,Y和Z方向各3次
投光元件			红外线LED(投光波峰波长：950nm、调制式)
材质			外壳：耐热ABS，前罩：聚酯，显示罩：丙烯
电缆			0.2mm² 4芯橡皮电缆，长3m
电缆延长			使用0.2mm²以上的电缆时，投光器和受光器的全长均可延长至25m
重量(包括投光器和受光器)			本体重量：约500g 包装重量：约700g	本体重量：约570g 包装重量：约750g	本体重量：约650g 包装重量：约800g

(注1)：无指定时的测量条件为使用环境温度＝+23℃。
(注2)：根据以下公式获得消耗电流。

消耗电流＝消耗电量÷电源电压

(例)NA2-N8(作业指示灯亮起时)
电源电压为12V时，投光器的消耗电流为：
0.7W÷12V≈0.058A＝58mA

可选件

品名	型号	内容
狭缝透光罩	OS-NA2-N8	适用于8光轴	抑制投光量及受光灵敏度。封口型：10个一套(5传感器套) 检测距离： 4m(单侧安装) 1.5m(两侧安装)
	OS-NA2-N12	适用于12光轴
	OS-NA2-N16	适用于16光轴
	OS-NA2-N20	适用于20光轴
	OS-NA2-N24	适用于24光轴
	OS-NA2-N28	适用于28光轴
传感器安装支架 (注1)	MS-NA1-1	4个支架为一套附带8个带垫圈的M4螺丝(长18mm)(使用4个带垫圈的螺丝)，8个螺母，4个挂钩，4个垫片和4个带垫圈的M4螺丝(长15mm)。 (MS-NA1-1不附带垫片。带有垫圈的M4螺丝(长15mm)不可用于NA2-N系列。)
传感器安装支架 (注1)	MS-NA2-1
传感器支撑支架	MS-NA3-N8	适用于8光轴	在强烈振动环境下支撑传感器机身。 2个支架为一套
	MS-NA3-N12	适用于12光轴
	MS-NA3-N16	适用于16光轴
	MS-NA3-N20	适用于20光轴
	MS-NA3-N24	适用于24光轴
	MS-NA3-N28	适用于28光轴

(注1)：	请勿将传感器安装支架固定在传感器的前面。
