一、产品概述：

在我国很多地方都需要远程水位监控，如工厂蓄水池、农田灌溉用的水库、供水的水塔、河道水位等。基于GPRS无线传输的远程液位监控监测系统，融合了先进的通信技术、自动化技术和电子技术，实现实时在线、远程监控、无线控制等。

二、工作原理：

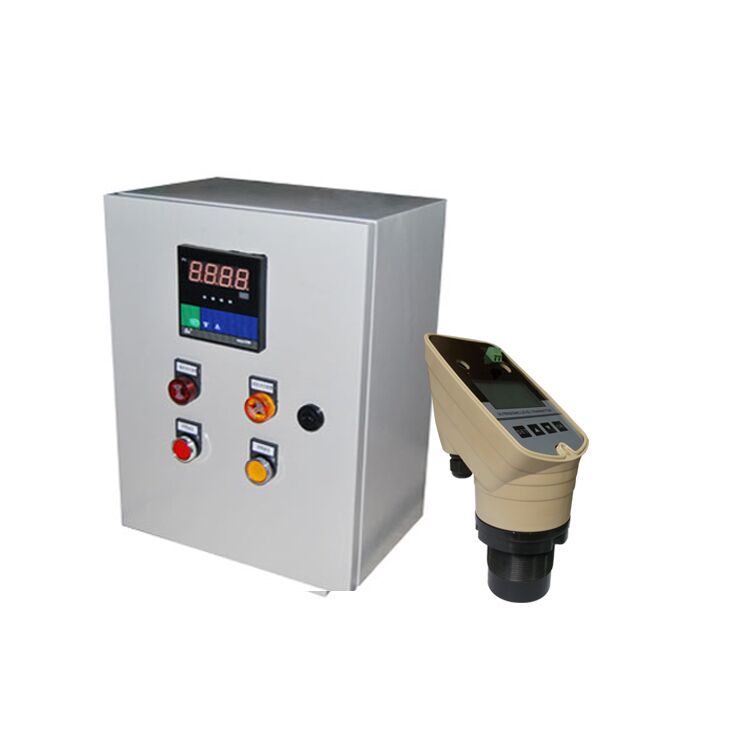

GPRS无线液位控制器由监控端、控制端、液位传感器组成。 监控端与控制端均内置一张GPRS手机卡，通过GPRS无线网络实时通讯。无线监控端和无线控制端均带有显示器或触摸屏，接入液位传感器后，可实时显示水位值。同时按照客户的设置，开关电动执行机构如：阀门、水泵，完成一次逻辑运作。

三、产品特点：

1、传输信号稳定，无干扰波动，不受障碍物和天气变化的影响。

2、相对投资金额小，价格便宜。

3、自动按照用户设定开、关水泵，实时显示水位。

4、无距离限制。只要发射地和接收地的移动、联通、电信信号稳定，均可正常通信。

5、可通过电脑软件实时控制。

四、系统功能：

1.GPRS数传终端

GPRS数传终端为工业级标准设计能够接收0~5V、4~20mA等标准信号。用户可自己配置各种传感器进行水位采集、液位采集。

2.水位实时监控

水位采集模块与GPRS数传终端相连，将采集的水位高度通过串口送到GPRS数传终端。GPRS数传终端按照通讯协议读取当前水位数据，传送给上位机监控软件。人们可在电脑里了解现场水位信息。

3.无线远程控制水泵

GPRS数传终端内置继电器可实现无线远程遥控水泵开关，当水位值超出上下限，管理员在监控室操作监控软件，便可无线远程控制水泵。

4.水泵动作反馈给监控室管理员

当水泵有开启或关闭动作，GPRS数传终端会将水泵运行状态上传给上位机监控软件，使管理员能够了解水泵当前运行状态。

5.开关量实时监控

GPRS数传终端可接入开关量，通过网络将开关量上传到上位机监控软件，进行开关量实时监测。

6.电压电流监控

由于GPRS数传终端具有工业级标准接口，可将电压传感器、电流传感器接入GPRS数传终端，采集电压电流量，通过网络将数据传到上位机监控软件，进行电压电流实时监测。

7.水位超限报警

远程水位监控系统，可通过软件预设监测阈值给GPRS数传终端，当水位值、电压值、电流值超限，GPRS数传终端会将报警信息上传给上位机监控软件。也可设定管理员手机接收报警短息。

五、适用范围：

地势复杂、偏远山区情况使用，可应用在水池水位监控、水塔水位监控、水箱水位监控、水库水位监控、河池水位监控、天然气储罐液位监测、石油储罐液位监测等。
