系统简介

功能：

安科瑞IT配电监测系统适用于各类交流、直流、交直流混合的不接地系统，实时监测不接地系统对地的绝缘状况，当监测到系统对地发生绝缘故障时，及时发出报警信息，提醒工作人员及时排查故障，消除隐患，保障系统安全可靠的运行。产品主要包括医用隔离电源系统产品和AIM-T系列工业用绝缘监测产品。

应用场所：

（1）医疗2类场所（手术室、各类重症监护室）；

（2）矿类场所（煤矿、矿山等）；

（3）有色金属冶炼（电解铝车间、冶金厂等）；

（4）化工厂；

（5）船舶；

（6）易燃易爆场所。

系统架构

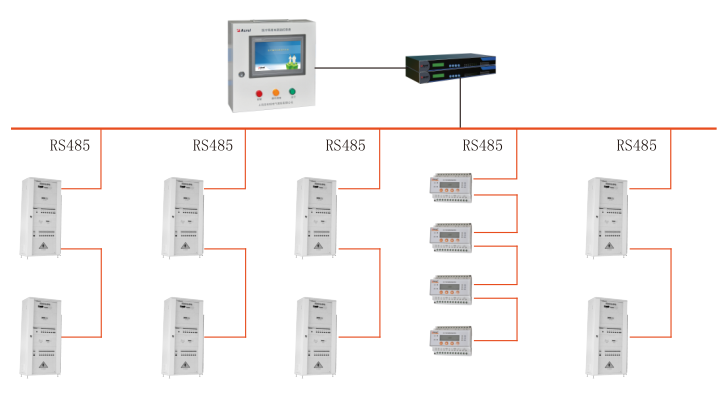

IT配电监测系统以计算机（或触摸屏）、通讯设备、测控单元为基本工具，采用现场总线进行组网，为各类场所IT配电系统的实时数据采集及远程管理与控制提供了基础平台。其层次结构如下所示：

系统功能

安科瑞IT配电监控系统是基于触摸屏软件设计，软件具有远程测量、远程参数设置和远程自检等多种功能，为各类场所的IT配电系统的集中监控提供了强大的系统集成工具。软件的主要功能如下：

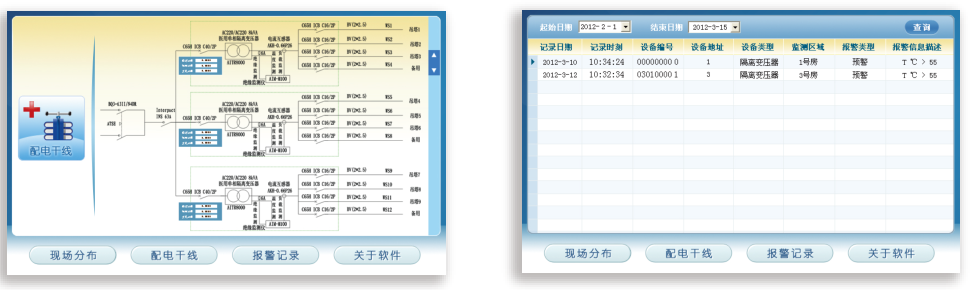

一次图和现场分布显示

系统具有一次图及现场分布图显示功能，能直观的了解并及时地发现IT供电系统的报警地点或区域，从而方便专业人员及时到达现场进行故障排查；

实时数据采集与显示

利用安装于各IT配电系统中绝缘监测仪表和绝缘故障定位仪表，采集各隔离电源系统的参数。采集到的数据实时显示在监控系统界面，这些监测参量含IT系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等；

故障报警

将各IT配电系统出现的各类故障，如绝缘故障、过载故障、超温故障以及接线断线故障等信息进行统一处理和记录，并可直接在显示界面上弹出显示故障类型、监测值、故障地点以及故障发生时间等信息。同时启动监控系统的声光报警系统，及时提醒相关人员，进行故障处理。其中，声音报警信号可被手动消除。

远程参数设置和查询

通过系统，可根据要求远程调整和设置各IT配电系统中绝缘监测仪的各类报警参数阈值，也可以任意查看这些报警参数值。参数包括绝缘报警值、负载电流报警值和隔离变压器温度报警值等。

图形显示功能

系统可以以曲线的形式，显示各IT配电系统的绝缘状况、负载状况，以及隔离变压器的温升状况，以及它们的变化趋势，以便于分管理人员了解和分析各电源系统的运行变化情况，有针对性的对某些系统进行维护和保养。

设备选型

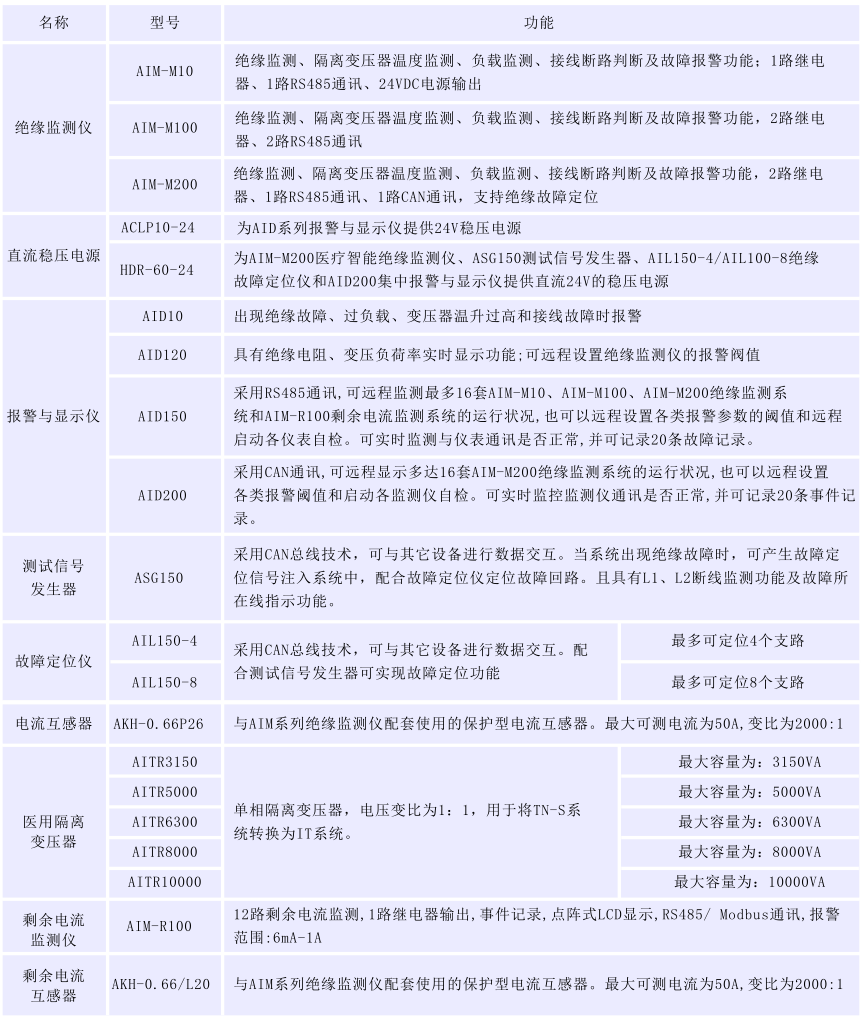

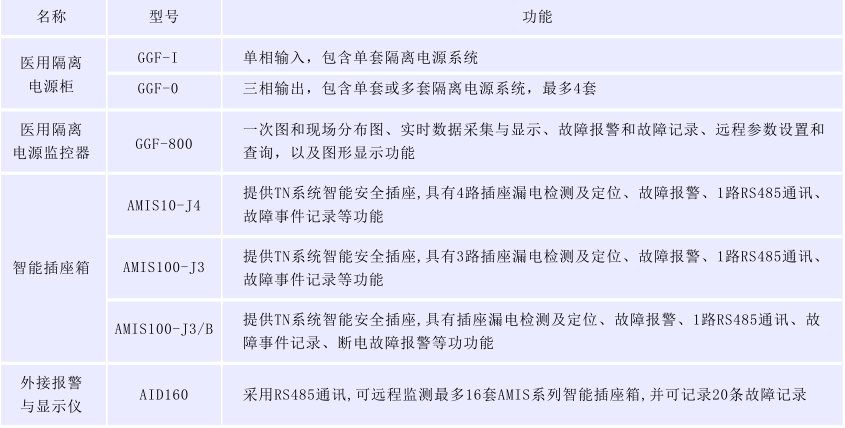

医疗IT配电监测系统产品

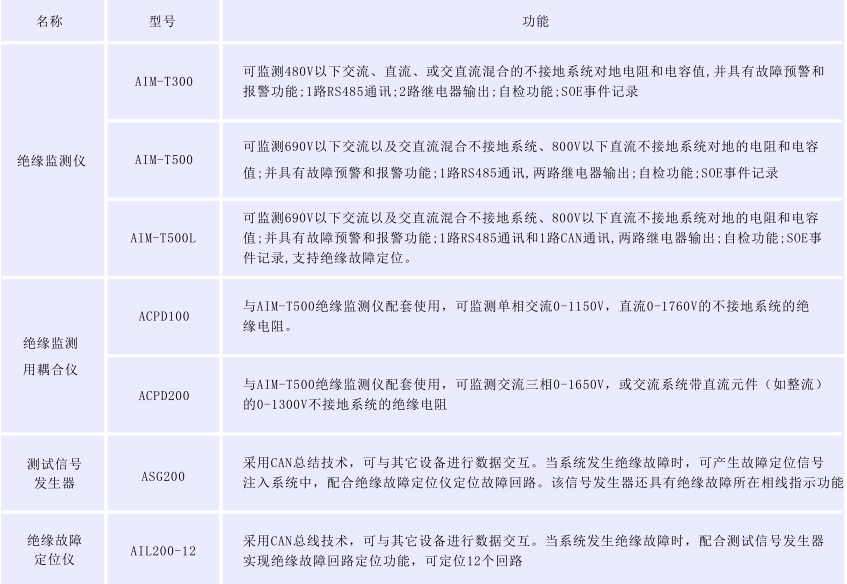

工业IT配电监测系统产品
