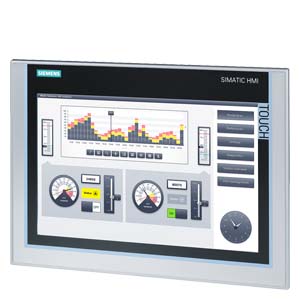

技术数据 SIMATIC HMI TP1200 精智版 SIMATIC HMI TP1200 Comfort， 精智面板， 触摸操作， 12" 宽屏幕 TFT 显示屏， 一千六百万色， PROFINET 接口， MPI/PROFIBUS-DP 接口， 12MByte 项目组态存储器， Windows CE 6.0， 可项目组态的*低版本 WinCC Comfort 11版 西控自动化（武汉）有限公司
地址:武汉市洪山区珞狮路417号星光时代/ 186/7688/0212
欢迎联系交流,型号全,价格低!如果您有需要市面上比较少见的偏型产品,请联系我们尽力协助您解决!
主要优势产品:
西门子6ES7-200/300/400
西门子6ES71200/1500/smart系列
西门子ET200系列产品
西门子人机界面，各类触摸屏，操作屏,文本显示器
变频器，直流系列
西门子电线电缆(6XV)、光纤
SITOP电源,数控等周边产品
其他产品,欢迎垂询!! | 产品类型标志 | TP1200 Comfort | | 显示 | | 显示屏规格 | TFT | | 屏幕对角线 | 12.1 in | | 屏幕宽度 | 261.1 mm | | 屏幕高度 | 163.2 mm | | 颜色数量 | 16 777 216 | | 分辨率（像素） | | 水平图像分辨率 | 1 280 pixel | | 垂直图像分辨率 | 800 pixel | | 背光灯 | | MTBF 背景照明（温度为 25 °C 时） | 80 000 h | | 可调节背景照明 | 是的; 0-100 % | | 操作元件 | | 键盘字体 | | 功能按键 |
| | — 功能按键数量 | 0 | | — 带 LED 的功能按键数量 | 0 | | 带有 LED 的按键 | 不 | | 系统按键 | 不 | | 数字键盘 | 是的; 屏幕键盘 | | 字母数字键盘 | 是的; 屏幕键盘 | | 触摸屏 | | 触摸屏规格 | 是的; 模拟式电阻 | | 过程操作扩展 | | DP 直接 LED（LED 作为 S7 输出外设） |
| | — F1...Fx | 0 | | 直接按键（按键作为 S7 输入外围设备） |
| | — F1...Fx | 0 | | 直接按键（触摸按键作为 S7 输入外围设备） | 40 | | 安装方式/安装 | | 安装位置 | 垂直 | | 壁板安装/直接安装 | 不 | | 可以垂直安装（纵向格式） | 是的 | | 可以横向安装（横向格式） | 是的 | | 无外部通风时的*允许倾斜角度 | 35° | | 电源电压 | | 电源的电压类型 | DC | | 额定值 (DC) | 24 V | | 允许范围，下限 (DC) | 19.2 V | | 允许范围，上限 (DC) | 28.8 V | | 输入电流 | | 耗用电流（额定值） | 0.85 A | | 接通电流脉冲 I2t | 0.5 A2·s | | 功率 | | 接收的有效功率典型值 | 20 W | | 处理器 | | 处理器类型 | X86 | | 存储器 | | 闪存 | 是的 | | RAM | 是的 | | 用于用户数据的可用存储器 | 12 Mbyte | | 输出类型 | | Info LED | 不 | | 电源 LED | 不 | | Error LED | 不 | | 声音 |
| | 蜂鸣器 | 不 | | 扬声器 | 是的 | | 时间 | | 时钟 | | 硬件时钟（实时时钟） | 是的 | | 软件时钟 | 是的 | | 缓存 | 是的; 缓冲持续时间典型值为 6 周 | | 可同步 | 是的 | | 接口 | | 工业以太网接口数量 | 1; 2 个端口（交换机） | | RS 485 接口数量 | 1; RS 422 / 485 接口组合 | | RS 422 接口数量 | 0; 共同附带 RS 485 | | RS 232 接口数量 | 0 | | USB 接口数量 | 2; USB 2.0 | | USB-Mini-B | 1; 5 针 | | 20 mA 接口数量 (TTY) | 0 | | 并行接口数量 | 0 | | 其他接口数量 | 0 | | SD 卡插槽数量 | 2 | | 带软件接口 | 不 | | 工业以太网 | | 工业以太网状态 LED | 2 | | 集成开关的端口数量 | 2 | | 协议 | | PROFINET | 是的 | | PROFINET IO 支持的协议 | 是的 | | IRT | 是的; WinCC V12 以上版本 | | PROFIBUS | 是的 | | 支持 EtherNet/IP 协议 | 是的 | | MPI | 是的 | | 协议（以太网） | | TCP/IP | 是的 | | DHCP | 是的 | | SNMP | 是的 | | DCP | 是的 | | LLDP | 是的 | | 网络属性 | | HTTP | 是的 | | HTTPS | 是的 | | HTML | 是的 | | XML | 是的 | | CSS | 是的 | | Active X | 是的 | | JavaScript | 是的 | | Java VM | 不 | | 冗余模式 | | 气液冗余 | | — MRP | 是的; WinCC V12 以上版本 | | 其他协议 | | CAN | 不 | | MODBUS | 是的 | | 报警/诊断/状态信息 | | 诊断 | | 诊断信息可读 | 是的; S7 控制器 | | EMV | | 依据 EN 55 011 标准抑制无线电干扰辐射 | | 极限值等级 A 适用于工业领域中的应用 | 是的 | | 极限值等级 B 适用于居民区中的应用 | 不 | | 防护等级和防护类别 | | IP（正面） | IP65 | | IP（背面） | IP20 | | NEMA（正面） |
| | 包括类型 4，正面 | 是的 | | 包括类型 4x 正面 | 是的 | | 标准、许可、证书 | | CE 标记 | 是的 | | cULus | 是的 | | RCM（原 C-TICK） | 是的 | | KC 许可 | 是的 | | 在防爆区域使用 | | ATEX 区域 2 | 是的 | | ATEX 区域 22 | 是的 | | IECEx 2 区 | 是的 | | IECEx 22 区 | 是的 | | cULus I 类 1 区 | 不 | | cULus I 类 2 区，2 级 | 是的 | | FM I 类 2 级 | 是的 | | 船舶建造许可 | | 德国劳埃德船级社 (GL) | 是的; E-Stand 10 以上 | | 美国船舶检验 (ABS) | 是的; E-Stand 10 以上 | | 必维国际检验集团 (BV) | 是的; E-Stand 10 以上 | | 挪威船级社 (DNV) | 是的; E-Stand 10 以上 | | 英国劳氏船级社 (LRS) | 是的; E-Stand 10 以上 | | 日本船级社 (Class NK) | 是的; E-Stand 10 以上 | | 波兰船级社 (PRS) | 不 | | 环境要求 | | 运行中的环境温度 | | 操作（垂直安装） | | — 垂直安装时的*小值 | 0 °C | | — 垂直安装时的*值 | 50 °C; （55 °C，参见文献 ID：64847814） | | 操作（*倾斜角度） | | — *倾斜角度时的*小值 | 0 °C | | — *倾斜角度时的*值 | 40 °C | | 操作（垂直安装，纵向格式） | | — 垂直安装时的*小值 | 0 °C | | — 垂直安装时的*值 | 40 °C | | 操作（*倾斜角度，纵向格式） | | — *倾斜角度时的*小值 | 0 °C | | — *倾斜角度时的*值 | 35 °C | | 运输/储存时的环境温度 | | *小值 | -20 °C | | *值 | 60 °C | | 相对空气湿度 | | 操作，*值 | 90 %; 无凝结 | | 操作系统 | | 专有 | 不 | | 预安装的操作系统 | | Windows CE | 是的 | | 项目组态 / 标题 | | 消息显示 | 是的 | | 报文系统（包括缓冲器和应答器） | 是的 | | 过程值显示（输出） | 是的 | | 可规定过程值（输入） | 是的 | | 方案管理 | 是的 | | 组态软件 | | STEP 7 Basic (TIA Portal) | 不 | | STEP 7 Professional (TIA Portal) | 不 | | WinCC flexible Compact | 不 | | WinCC flexible Standard | 不 | | WinCC flexible Advanced | 不 | | WinCC Basic (TIA Portal) | 不 | | WinCC Comfort (TIA Portal) | 是的; V11 以上版本 | | WinCC Advanced (TIA Portal) | 是的; V11 以上版本 | | WinCC Professional (TIA Portal) | 是的; V11 以上版本 | | 语言 | | 在线语言 | | 联机/运行时间语言数量 | 32 | | 语言 | | 每个项目的语言 | 32 | | WinCC 下的功能性 (TIA Portal) | | 库 | 是的 | | 应用软件/选件 |
| | 网页浏览器 | 是的 | | Pocket Word | 是的 | | Pocket Excel | 是的 | | PDF Viewer | 是的 | | 媒体播放器 | 是的 | | SIMATIC WinCC Sm@rtServer | 是的 | | SIMATIC WinCC Audit | 是的 | | Visual Basic 脚本数量 | 是的 | | 任务计划器 |
| | 时间控制 | 是的 | | 任务控制 | 是的 | | 帮助系统 |
| | 每个信息文本的字符数 | 70 | | 消息系统 | | 消息类别数量 | 32 | | 位消息 | 是的 | | — 位消息数量 | 4 000 | | 模拟消息 | 是的 | | — 模拟消息数量 | 200 | | S7 消息编号方法 | 是的 | | 系统消息 HMI | 是的 | | 更多系统报警（SIMATIC S7、SINUMERIK、SIMOTION ... ） | 是的 | | 每条消息的字符数 | 80 | | 每条消息的过程值数量 | 8 | | 确认组 | 是的 | | 消息指示器 | 是的 | | 消息缓冲器 |
| | — 条目数量 | 1 024 | | — 循环缓冲器 | 是的 | | — 剩余 | 是的 | | — 免维护 | 是的 | | 方案管理 | | 配方数量 | 300 | | 每个配方的数据集 | 500 | | 每个数据集的条目 | 1 000 | | 内部配方存储器的容量 | 2 Mbyte | | 配方存储器可以扩展 | 是的 | | 变量 | | 每台设备的变量数 | 2 048 | | 每幅图像的变量数 | 400 | | 临界值 | 是的 | | 多路复用 | 是的 | | 结构 | 是的 | | 阵列 | 是的 | | 画面 | | 可组态的图片数量 | 500 | | *窗口/默认 | 是的 | | 全画面 | 是的 | | 弹出式画面 | 是的 | | 幻灯片画面 | 是的 | | 通过 PLC 选择图像 | 是的 | | PLC 中的图像编号 | 是的 | | 图片对象 | | 每个图像的对象数量 | 400 | | 文本区 | 是的 | | I/O 区 | 是的 | | 图形化的 I/O 区（图形列表） | 是的 | | 符号形式的 I/O 区（文本列表） | 是的 | | 日期/时间域 | 是的 | | 开关 | 是的 | | 按键 | 是的 | | 图形显示 | 是的 | | 图标 | 是的 | | 几何对象 | 是的 | | 复杂图片对象 | | 每个图像的复杂对象数量 | 20 | | 消息显示 | 是的 | | 曲线显示 | 是的 | | 用户显示 | 是的 | | 状态/控制 | 是的 | | Sm@rtClient 显示 | 是的 | | 配方显示 | 是的 | | f(x) 曲线显示 | 是的 | | 系统诊断显示 | 是的 | | 媒体播放器 | 是的 | | HTML 浏览器 | 是的 | | PDF 显示 | 是的 | | IP 摄像头显示器 | 是的 | | 条形图 | 是的 | | 滑动式调节器 | 是的 | | 指示仪器 | 是的 | | 模拟表/电子表 | 是的 | | 列表 | | 每个项目的文字列表数量 | 500 | | 每个文本列表的条目数量 | 500 | | 每个项目的图形列表数量 | 500 | | 每个图形列表的条目数 | 500 | | 归档 | | 每台设备的文档数量 | 50 | | 每个文档的条目数量 | 20 000 | | 消息档案 | 是的 | | 过程值档案 | 是的 | | 归档方式 |
| | — 顺序档案 | 是的 | | — 循环档案 | 是的 | | 存储器位置 |
| | — 存储卡 | 是的 | | — USB 存储器 | 是的 | | — 以太网 | 是的 | | 数据存储格式 |
| | — CSV | 是的 | | — TXT | 是的 | | — RDB | 是的 | | 安全性 | | 用户组数量 | 50 | | 用户权限数量 | 32 | | 用户数量 | 50 | | 密码导出/导入 | 是的 | | SIMATIC Logon | 是的 | | 通过打印机记录 | | 消息 | 是的 | | 报告（层协议） | 是的 | | 硬拷贝 | 是的 | | 电子打印文件 | 是的; PDF, HTML | | 字符集 | | 键盘字体 |
| | — 美式（英语） | 是的 | | 传送（上传/下载） | | MPI/PROFIBUS DP | 是的 | | USB | 是的 | | 以太网 | 是的 | | 使用外部存储介质 | 是的 | | 过程连接 | | S7-1200 | 是的 | | S7-1500 | 是的 | | S7-200 | 是的 | | S7-300/400 | 是的 | | LOGO! | 是的 | | Win AC | 是的 | | SINUMERIK | 是的; 带有 SINUMERIK 选项包 | | SIMOTION | 是的 | | Allen Bradley (EtherNet/IP) | 是的 | | Allen Bradley (DF1) | 是的 | | Mitsubishi (MC TCP/IP) | 是的 | | Mitsubishi (FX) | 是的 | | OMRON (FINS TCP) | 不 | | OMRON (LINK/Multi) | 是的 | | Modicon (Modbus TCP/IP) | 是的 | | Modicon (Modbus) | 是的 | | OPC UA 客户端 | 是的 | | OPC UA 服务器 | 是的 | | 服务工具/组态工具 | | 备份/恢复 | 是的 | | 自动备份/恢复 | 是的 | | 模拟 | 是的 | | 设备转换 | 是的 | | 外设/选项 | | 打印机 | 是的 | | SIMATIC HMI MM 存储卡：多媒体存储卡 | 是的; *多 128 MB | | SIMATIC HMI SD 存储卡：数字存储卡 | 是的; *多 2 GB | | SIMATIC HMI CF 存储卡：CF 卡 | 不 | | USB 存储器 | 是的 | | SIMATIC IPC USB 闪存（USB 记忆棒） | 是的; *多 16 GB | | SIMATIC HMI USB 内存（USB 记忆棒） | 是的; *多 8 GB | | 网络摄像机 | 是的 | | 机械/材料 | | 外壳材料（正面） |
| | 塑料 | 不 | | 铝材 | 是的 | | 不锈钢 | 不 | | 尺寸 | | 外壳正面宽度 | 330 mm | | 外壳正面高度 | 241 mm | | 安装截面，宽度 | 310 mm | | 安装截面，高度 | 221 mm | | 安装深度 | 65 mm |
|
|
|
|
