供应松下传感器HG-C1030、HG-C1050、HG-C1100、HG-C1400、HG-C1200 石家庄科恩自动化科技有限公司

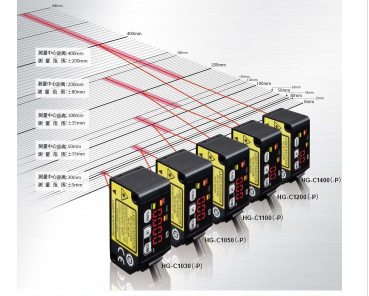

供应松下传感器HG-C1030、HG-C1050、HG-C1100、HG-C1400、HG-C1200
产品型号: HG-C1030、HG-C1050、HG-C1100、HG-C1400、HG-C1200
产品价格: 价优
产品品牌: 松下

在线咨询
会员在线咨询，免费获取《电气自动化简讯》双月刊
  联 系 人： 张雪姣
所在区域： 河北.石家庄
办公地址： 天山科技园
邮　　编： 050035
电　　话： 19948192707
移动电话： 19948192707
传　　真： 没填
电子邮件： xuejiao.zhang@kerntech.com.cn
公司主页： http://

详细描述:


10μｍ高精度检测※,CMOS型微型激光位移传感器HG-C诞生！
※HG-C1030(-P)的情况


UL C-UL Recognaized CE Marking FDA

UL/C-UL 、CE 、FDA 已取得。
FDA : HG-C1050L(-P)除外

NEW 2017年3月　取得UL/c-UL认证。

NEW 2016年6月　增加模拟电流输出。

关于模拟输出，“模拟电压输出”“模拟电流输出”可任选其一。

特点



配备0～+5V的模拟电压输出、4～20mA的模拟电流输出※2

用测距传感器规定测定值
・ 直线性：±0.1％F.S.※1
・ 温度特性：0.03％F.S./℃
※1 : HG-C1030／HG-C1050／HG-C1100的情况


不仅能以mm为单位显示数值，还能读取模拟输出数值。读入到PLC＋模拟量单元，还能执行各种运算，并存储(记录)测量值。

※2 :从2016年6月生产的产品开始，也可选择模拟电流输出选项。

<紧凑>
形状达到业内小型级别※的CMOS激光传感器 （※2015年5月，根据本公司调查）

设计出内部安装有镜面的新型光学系统
一般通过延长受光部分与受光元件(CMOS)之间的光路长度，从而可获得精度更高、更稳定的测量值，但是另一方面，传感器的进深方向会变长，机身形状也会变大。HG-C系列设计出内部安装有反射镜的新型光学系统，并缩短进深方向的尺寸，同时又可实现与变位传感器相媲美的高精度测量。

全新设计的内部反射镜设置

采用铝铸外壳，使机身免受变形和温度的困扰
采用同时兼顾轻量与强度的铝铸外壳。虽然尺寸小巧，但是机身坚固，从而减少外壳变形和温度等不稳定因素对测量精度所产生的影响。

<占绝对优势的稳定检测>
实现1/100ｍｍ的高精度检测※

※HG-C1030(-P)的情况

采用高精度CMOS传感器&独特的算法采用位移传感器所使用的高精度CMOS影像传感器，以及位移传感器一直使用的本公司独特的算法，使距离设定反射型传感器实现前所未有的高精度（1/100mm）。

配备便利的功能


教导&窗口比较模式

存在检测物体的状态下，只需按下 “TEACH”键，即可简单地设定基准值。
另外，在2个基准值范围内即判为OK，超出范围即判为NG，1个输出即可做出判定。


1点教导





针对与检测物体基准面之间的距离，设置上限值和下限值，想要通过上下限的范围 进行判别时，使用该方式。

2点教导





执行2点教导，设定基准值范围。

3点教导




执行3点(检测物体A、B、C)教导时，教导值将会自动按照升序(教导值1、2、3)重新排列数值，在教导值1与教导值2之间设定基准值，并在教导值2与教导值3之间设定基准值，从而设定基准值范围。

除教导&窗口比较模式外，还配备有[上升沿微分模式]、[下降沿微分模式]以及[通常检测模式]。 在通常检测模式下，可使用基本教导方法中的“2点教导”，存在微小物体和背景物体的情况下， 还可使用便捷的[限位教导]。


设定定时功能

可设定定时器的动作:“OFF延迟定时器”、“ON延迟定时器”、“单触式定时器”、“无定时器”。定时时间固定为5ms。


设定定时功能

OFF延迟定时器
<功能> 使输出信号延迟5ms。
<用途> 连接机器的响应速度较慢，检测时间无法满足其要求时，宜使用该设定。

ON延迟定时器
<功能> 从检测时开始，使5ms内的输出信号无效。
<用途> 想要使短时间信号无效的情况下，以及需要利用时间差进行控制的情况下，可方便地使用该设定。

单触式定时器
<功能>从检测时开始，仅在5ms内发送输出信号。
<用途> 根据连接机器的输入条件，信号时间必须保持恒定时，宜使用该设定。另外，想要使短时间的信号延长至必要的时间宽度时，也可有效使用该设定。

调零功能该功能可使测量值强制 “调零”。可任意决定零点。以检测物体的高度为基准值，测量其公差的情况下，或者测量段差时，可方便地使用该功能。※调零功能有效时，调零指示灯(黄色)将会点亮。※峰值·谷值保持功能有效时，如执行调零功能，则会使所保持的测量值复位。※显示设定设为偏移时，将无法设置调零功能。
设定外部输入功能可从以下4个功能中选择1个分配到外部输入线：“调零功能”、“教导功能”、“停止投光功能”、“触发功能”。
设定显示功能相对于检测物体的移动方向，可选择以下三种显示方法 ：“通常”、“反转”、“偏移”。例：HG-C1050（-P）


峰值、谷值保持功能

配备有峰值保持功能或者谷值保持功能。
峰值保持功能：该功能有效时，将会保持测量值的最大值，显示并输出保持值。
谷值保持功能：该功能有效时，将会保持测量值的最小值，显示并输出保持值。

※不能同时设定峰值保持功能和谷值保持功能。
※设定峰值保持功能或者谷值保持功能时，如执行调零功能，则会使所保持的测量值复位。



基准值微调功能

可在测量画面中微调基准值。教导后，也可对基准值进行微调。



按键锁定功能

可使按键操作失效，以免错误地更改已设定的条件。


※关于其他功能以及各功能的设定步骤，请参照「使用注意事项　PRO模式设定」。

微晶石平整度检测新利器[HG-C1050L]



陶瓷行业特别推荐

专用方式，有效区分表层(透明)与底层(非透明)平面，准确测量表层的平整度。



搭载CMOS，高精度&小尺寸兼顾

继承HG-C1000搭载高精度CMOS及小尺寸的特性，在此基础上追加微晶石检测专用方式，实现光泽表面的精准检测。



双重模拟输出可切换

配备模拟电流4mA～20mA输出，模拟电压0V～5V输出，两种输出方式可切换，用户按需选择。(默认：模拟电流输出)

规格

种类测量中心距离200mm型测量中心距离400mm型
型
号		NPN
输出		HG-C1200HG-C1400
PNP
输出		HG-C1200-PHG-C1400-P
符合规则及认证EMC适合指令、FDA规则、UL/c-UL认证（注6）
测量中心距离200mm400mm
测量范围±80mm±200mm
重复精度200μm300μm(测量距离200～400mm)
800μm(测量距离400～600mm)
直线性±0.2%F.S.±0.2%F.S.(测量距离200～400mm)
±0.3%F.S.(测量距离400～600mm)
温度特性0.03% F.S./℃
光源红色半导体激光 2级[JIS/IEC/GB/FDA(注2)]
最大输出：1mW、投光波峰波长：655nm
光束直径
(注3)		约ø300μm约ø500μm
电源电压12～24V DC±10%　脉动P-P10%以下
消耗电流(注4)40mA以下(电源电压24V DC时)、65mA以下(电源电压12V DC时)
控制输出<NPN输出型>
NPN开路集电极晶体管
・ 最大流入电流：50mA
・外加电压：30V DC以下(控制输出-0V之间)
・ 剩余电压：1.5V以下(流入电流50mA时)
・ 漏电流：0.1mA以下

<PNP输出型>
PNP开路集电极晶体管
・ 最大流入电流：50mA
・ 外加电压：30V DC以下(控制输出-+V之间)
・ 剩余电压：1.5V以下(流出电流50mA时)
・ 漏电流：0.1mA以下
 输出动作入光时ON/非入光时ON　可切换
短路保护配备(自动恢复)
模拟输出模拟电压输出・输出范围：0～5V(报警时：+5.2V)
・输出阻抗：100Ω
模拟电流输出(注5)・输出范围：4～20mA(报警时：0mA)
・输出阻抗：300Ω
反应时间1.5ms／5ms／10ms　可切换
外部输入〈NPN输出型〉
NPN无接点输入
・输入条件
无效：+8～+V DC或开路
有效：0～+1.2V DC
・输入阻抗：约10kΩ

<PNP输出型>
PNP无接点输入
・输入条件
无效：0～+0.6V DC或开路
有效：+4～+V DC
・ 输入阻抗：约10kΩ
污损度2
使用标高2,000m以下
耐
环
境
性		保护构造IP67(IEC)
使用环境
温度		-10～+45℃(注意不可结露、结冰)、储存时：-20～+60℃
使用环境
湿度		35%RH～85%RH、储存时：35%RH～85%RH
使用环境
照度		白炽灯：受光面照度3,000 lx以下
耐振动耐久10～55Hz(周期1分钟)  双振幅1.5mm  XYZ各方向2小时
耐冲击耐久500m/s2(约50G)  XYZ各方向3次
电缆0.2mm2 5芯复合电缆，长2m
延长电缆0.3mm2以上电缆　最多延长至全长10m

材质本体外壳：压铸铝　前罩：丙烯基
重量本体重量：约35g(不含电缆)，约85g(含电缆)


(注1):未指定测量条件时，使用条件如下：电源电压：24V DC 环境温度：+20℃ 响应时间：10ms、测量中心距离的模拟输出值。对象物体：白色陶瓷。
(注2):根据FDA规则中Laser Notice No.50(2007.6.24)规定，以FDA规则(21 CFR 1040.10以及1040.11)为基准。
(注3):测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光，并且检测点范围有高于检测点本身的强反射，测定结果可能会受到影响。
(注4):从2016年6月生产的产品开始进行规格变更。
2016年5月前生产的产品： 40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)
(注5):从2016年6月生产的产品开始追加了模拟电流输出功能。
(注6):自2017年3月生产的产品开始符合UL/c-UL认证。


种类测量中心距离30mm型测量中心距离50mm型测量中心距离100mm型
型
号		NPN
输出		HG-C1030HG-C1050HG-C1100
PNP
输出		HG-C1030-PHG-C1050-PHG-C1100-P
符合规则及认证EMC适合指令、FDA规则、UL/c-UL认证（注6）
测量中心距离30mm50mm100mm
测量范围±5mm±15mm±35mm
重复精度10μm30μm70μm
直线性±0.1% F.S.
温度特性0.03% F.S./℃
光源红色半导体激光　2级(JIS/IEC/GB)/Ⅱ级(FDA)(注2)
最大输出：1mW、投光波峰波长：655nm
光束直径
（注3）		约ø50μm约ø70μm约ø120μm
电源电压12～24V DC±10%　脉动P-P10%以下
消耗电流（注4）40mA以下（电源电压24V DC时）65mA以下（电源电压12V DC时）
控制输出 〈NPN输出型〉
NPN开路集电极晶体管
・ 最大流入电流：50mA
・ 外加电压：30V DC以下（控制输出-0V之间）
・ 剩余电压：1.5V以下（流入电流50mA时）
・ 漏电流：0.1mA以下

〈PNP输出型〉
PNP开路集电极晶体管
・ 最大源电流：50mA
・ 外加电压：30V DC以下（控制输出-＋V之间）
・ 剩余电压：1.5V以下（流出电流50mA时）
・ 漏电流：0.1mA以下
输出动作入光时ON/非入光时ON　可切换
短路保护配备(自动恢复)
模拟输出模拟电压输出・输出范围：0～5V(报警时：+5.2V)
・输出阻抗：100Ω
模拟电流输出(注5)・输出范围：4～20mA(报警时：0mA)
・输出阻抗：300Ω
反应时间1.5ms／5ms／10ms 可切换
外部输入〈NPN输出型〉
NPN无接点输入
・输入条件
无效：＋8～＋V DC或开路
有效：0～＋1.2V DC
・输入阻抗：约10kΩ

<PNP输出型>
PNP无接点输入
・输入条件
无效：0～＋0.6V DC或开路
有效：＋4～＋V DC
・ 输入阻抗：约10kΩ
污损度2
使用标高2,000m以下
耐环境性保护构造IP67(IEC)
使用环境
温度		－10～＋45℃（注意不可结露、结冰）、存储时20～＋60℃
使用环境
湿度		35%RH～85%RH，存储时：35%RH～85%RH
使用环境
照度		白炽灯：受光面照度3,000 lx以下
电缆0.2mm2 5芯复合电缆，长2m
材质本体外壳：压铸铝　前罩：丙烯基
重量本体重量：约35g(不含电缆)，约85g(含电缆)


(注1):未指定测量条件时，使用条件如下：电源电压：24V DC 环境温度：+20℃ 响应时间：10ms、测量中心距离的模拟输出值。对象物体：白色陶瓷。
(注2):根据FDA规则中Laser Notice No.50(2007.6.24)规定，以FDA规则(21 CFR 1040.10以及1040.11)为基准。
(注3):测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光，并且检测点范围有高于检测点本身的强反射，测定结果可能会受到影响。
(注4):从2016年6月生产的产品开始进行规格变更。
2016年5月前生产的产品： 40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)
(注5):从2016年6月生产的产品开始追加了模拟电流输出功能。
(注6):自2017年3月生产的产品开始符合UL/c-UL认证。


种类测量中心距离50mm型

型
号		NPN
输出		HG-C1050L

PNP
输出		HG-C1050L-P

符合规则及认证EMC适合指令、UL/c-UL认证（注4）

测量中心距离50mm

测量范围±4mm

重复精度20μm

直线性±0.3% F.S.
温度特性0.03% F.S./℃

光源红色半导体激光　1级(JIS/IEC/GB)
最大输出：0.2mW、发光光束波长：655nm

光束直径
（注2）		约ø150μm

受光元件CMOS图形传感器

电源电压12V～24V DC±10%　脉动P-P10%

消耗电流40mA以下(电源电压24V DC时)、60mA以下(电源电压12V DC时)

控制输出 〈NPN输出型〉
NPN开路集电极晶体管
・ 最大流入电流：50mA
・ 外加电压：30V DC以下（控制输出和0V之间）
・ 剩余电压：1.5V以下（流入电流50mA下）
・ 漏电流：0.1mA以下

〈PNP输出型〉
PNP开路集电极晶体管
・ 最大源电流：50mA
・ 外加电压：30V DC以下（控制输出和＋V之间）
・ 剩余电压：1.5V以下（流出电流50mA下）
・ 漏电流：0.1mA以下

输出动作入光时ON/非入光时ON　可切换

短路保护配备(自动恢复)

模拟输出电压・输出范围：0V~5V(报警时：+5.2V)
・输出阻抗：100Ω

电流・输出范围：4mA~20mA(报警时：0mA)
・负载阻抗：300Ω最大

反应时间1.5ms/5ms/10ms 可切换

外部输入〈NPN输出型〉
NPN无接点输入
・输入条件
无效：＋8V～＋V DC或者开放
有效：0V～＋1.2V DC
・输入阻抗：约10kΩ

<PNP输出型>
PNP无接点输入
・输入条件
无效：0V～＋0.6V DC或者开放
有效：＋4～＋V DC
・ 输入阻抗：约10kΩ

保护构造IP67(IEC)

污染度2

使用环境温度－10℃～＋45℃（注意不可结露、结冰）、存储时：－20℃～＋60℃

使用环境湿度35%RH～85%RH、存储时：35%RH～85%RH

使用环境照度白炽灯：受光面照度3,000 lx以下

使用标高2,000m以下

电缆0.2mm2 5芯复合电缆长2m

材质本体外壳：铝铸件 前面盖板：丙烯基

重量约35g(不含电缆)、约85g(含电缆)

适用规格符合EMC指令


(注1):未指定测量条件时，使用条件如下：电源电压：24V DC、环境温度：+20℃、反应时间：10ms、测量中心 距离的模拟输出值。对象物体：白色陶瓷。
(注2):该值为测量中心距离上的值。按照中心光强度的1/e2(约13.5%)定义这些值。如果定义区域外有漏光，并且 检测点范围有高于检测点本身的强反射，检测结果可能会受到影响。
(注3):测量中心距离的大小。按照中心光强度的1/e2(约13.5%)定义。
如果定义区域外有漏光，并且检测点范围有高于检测点本身的强反射，测定结果可能会受到影响。
(注4):HL-C1050L(-P)自2017年3月生产的产品开始符合UL/c-UL认证。
