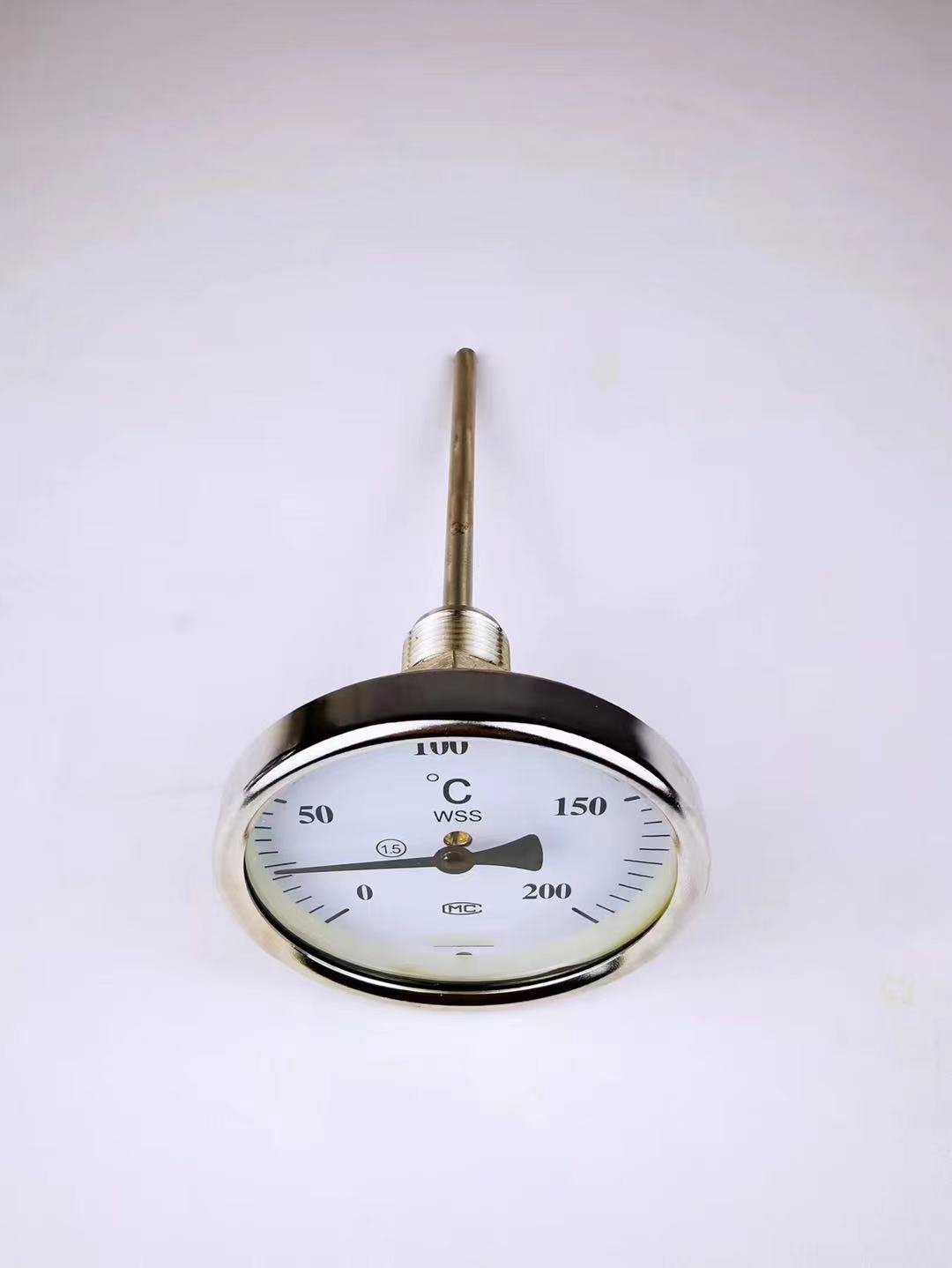

双金属温度计 径向型不锈钢材质 津制仪表(天津)有限公司


双金属温度计 径向型不锈钢材质

产品型号: WSS
产品价格: 175元
产品品牌: JZYB

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 刘涛
所在区域: 天津.天津
办公地址: 天津市西青区精武镇馨谷路与安兴路交口西北300米鑫丰仪表院内1排2号厂房
邮  编: 100000
电  话: 13389081193
移动电话:
传  真: 没填
电子邮件: 3262173182@qq.com
公司主页: http://

详细描述:


原理结构

双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件,并把它装在保护套管内,其中一端固定,称为固定端,另一端连接在一根细轴上,称为自由端。在自由端线轴上装有指针。当温度发生变化时,感温器件的自由端随之发生转动,带动细轴上的指针产生角度变化,在标度盘上指示对应的温度。

双金属温度计分类

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

①轴向型双金属温度计:指针盘与保护管垂直连接。

②径向型双金属温度计:指针盘与保护管平行连接。

③135°向型双金属温度计:指针盘与保护管成135°连接。

④万向型双金属温度计:指针盘与保护管连接角度可任意调整。

双金属温度计安装:固定形式

为了适应实际生产的需要,双金属温度计具有不同的安装固定形式:可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

双金属温度计安装要求

对双金属温度计的安装,在选择安装部位和插入深度时要注意以下几点:

(1) 为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的附近装设热电阻。

(2)带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

a、对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

b、对于温压和速流体的温度测量,为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;

C、当测量原件插入深度超过1m时,可垂直安装,或加装支撑架和保护套管。
