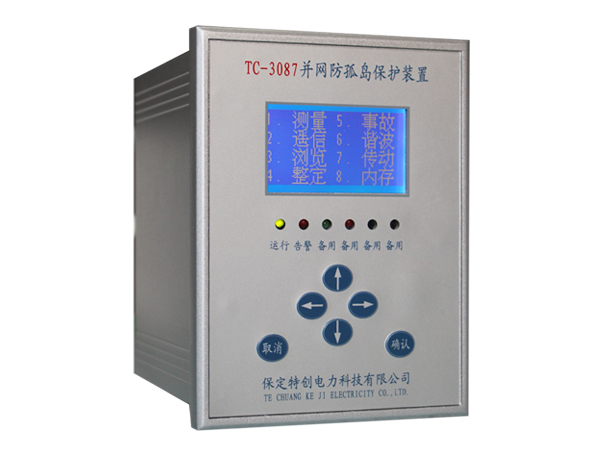

一、TC-3087(3U)防孤岛保护装置主要特点

1.1 TC-3087(3U)装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

1.2  装置采用了高性能处理器和高分辨率的A/D转换器，每周波32点采样，结合测量CT，确保了遥测量的高精度。

1.3  保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。

1.4  装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。

1.5  设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。

1.6  友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。

1.7  通讯方式采用CAN口即控制器区域网接口（或485接口），其特点为：结构简单，只有两根线与外部相连；传输速度高可达1Mbps；传输距离远可达10KM；采用CRC检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。

二、主要功能简介

TC-3087(3U)防孤岛保护装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：

(1)防孤岛三次谐波电压检测判别(可选择投退)

(2)一段过电压跳闸 (可选择投退)

(3)二段过电压跳闸 (可选择投退)

(4)一段低电压跳闸 (可选择投退，合闸位置判别闭锁)

(5)二段)低电压跳闸 (可选择投退，合闸位置判别闭锁)

(6)有压自动合闸(可选择投退)

(7)一段)过频率跳闸(可选择投退)

(8)二段过频率跳闸(可选择投退)

(9)一段)低频率跳闸(可选择投退，合闸位置判别闭锁)

(10)二段低频率跳闸(可选择投退，合闸位置判别闭锁)

(11)过流保护(可选择投退)

(12）防护保护(可选择投退)

(13）有功率变动保护(可选择投退)

(14）频率突变保护(可选择投退)

(15)发电侧逆功率速断(选配)

(16)频率变化率保护及闭锁低频(选配)

(17)外部联动跳闸解列。

(18)电操失压脱扣线圈自动合闸功能

(19)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）

(20)可选择的自动恢复合闸功能。

清洁电源工程供电系统的正常运行方式：一台10kV/400V的配电变压器正常供电，同时清洁电源并网供电，此时的控制要求如下：

(1）若测量点出现电流值过高越线（通过设置参数整定），则TC-3087-Ⅱ防孤岛保护装置在液晶显示上发报警信息，可通过通讯把报警信息上传。

(2）实时检测交流电网（AC380V，50Hz）供电回路三相电压、电流（测量点），判断功率流向和功率大小。如果在装置初期上电的过程中，系统侧有电压，并且大于有压定值,则装置上电自动合闸，另外，在发生低电压跳闸后,装置在没有失电的前提从下，装置可以自动判断有压恢复合闸功能。

(3）装置配置了过压保护跳闸，低电保护跳闸，过高频率保护跳闸，低频率保护跳闸，瞬时逆功率判别跳闸,防止孤岛现象出现后造成对系统电网的影响和设备的损坏。
