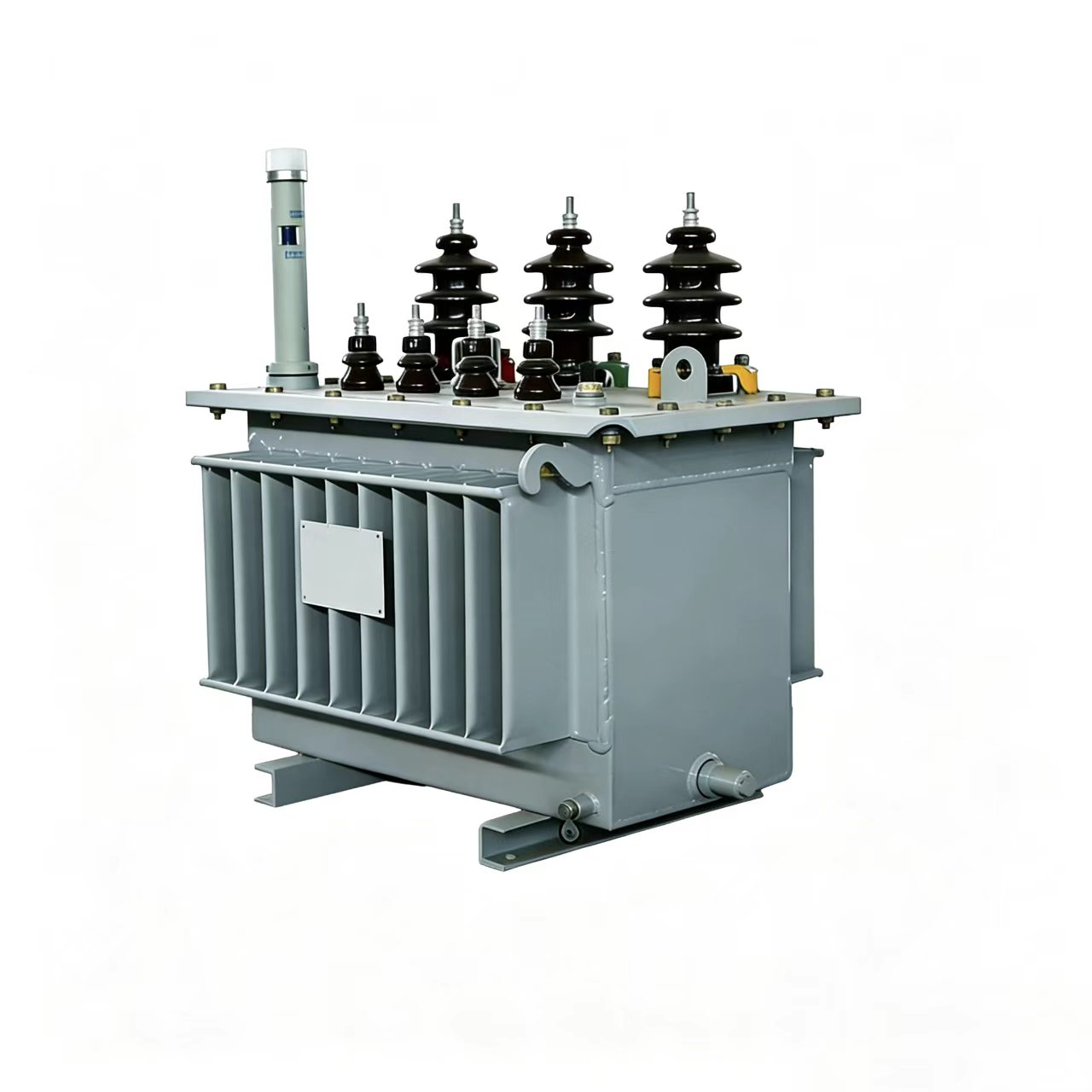

一、产品概述

柱上油浸式配电变压器适用于城乡 10kV 架空线路杆上安装，为户外小型配电主力设备。采用矿物绝缘油作为冷却与绝缘介质，整体结构紧凑、自重适中，配套吊耳、安装支架可直接固定于水泥杆、金属电杆，具备防雨、户外耐候、成本低、过载能力强的特点，广泛用于村镇、小区支线、厂区分支、乡村农网改造等户外架空配电场景。执行 GB/T 1094、GB/T 6451 标准。

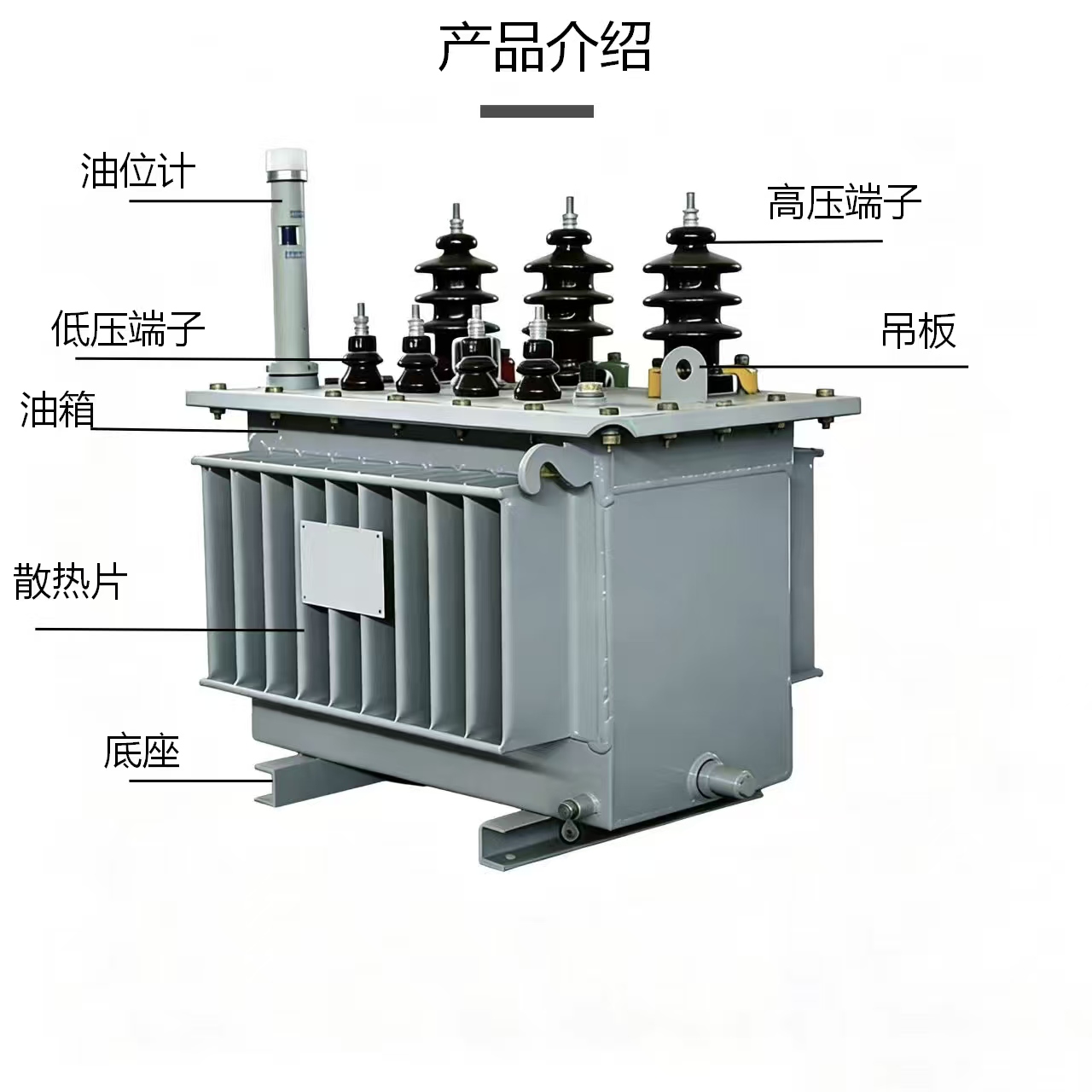

二、主体结构描述

铁芯绕组系统

铁芯采用高导磁冷轧取向硅钢片，全斜接缝叠片，损耗低、噪音小；高压、低压绕组采用优质铜导线绕制，层间、匝间绝缘牢靠，整体浸渍绝缘油，绝缘强度高，抗短时短路冲击。高压侧设有分接开关，±2×2.5% 五档无励磁调压，适配线路电压波动。

油箱与散热结构

油箱采用钢板密封焊接，焊缝严密无渗漏；油箱外侧布置波纹散热片 / 散热管，依靠油自然对流散热（ONAN 自然油循环空气冷却），散热面积充足，满载温升可控。箱体外部喷涂户外耐候防腐漆，防锈、抗紫外线，适应日晒雨淋、霜冻户外环境。

箱体上部设储油柜（小型容量可无储油柜采用全密封结构），配备油位指示计，直观观察绝缘油液位。

户外配套附件

高压侧：配套瓷质高压套管，适配跌落式熔断器安装；

低压侧：低压瓷套管，可直接搭接低压架空导线；

安全部件：内置压力释放阀，故障超压自动泄压，防止箱体爆裂；底部放油取样阀，方便油样检测、换油；接地螺栓，可靠设备接地；吊装吊环、杆装固定支架，满足立杆吊装安装需求；油位计、温度计（可选）。

全密封型柱变取消储油柜，采用波纹油箱补偿热胀冷缩，减少进水受潮隐患，免维护周期更长。

三、电气性能描述

标准电压组合：10±2×2.5% / 0.4kV，三相四线输出；

联结组别标准 Yyn0，适配民用单相照明 + 三相动力混合负荷；

绝缘油兼具冷却、绝缘、灭弧作用，散热性能优异，短时过载能力优于干式变压器；

分无励磁调压，现场断电即可调节档位，适配线路压降偏大的偏远台区；

损耗分 S11、S13、S15 节能型，S15 为超低损耗能效产品，空载损耗低，长期运行节能。

四、防护与环境适应性

整机为户外敞开式结构，套管具备防雨伞裙设计，雨水不易沿套管流入箱体；箱体防腐涂层耐盐雾，城郊、沿海轻度盐雾区域均可使用；可在 - 30℃～+40℃环境温度、海拔 1000m 以内稳定运行。

缺陷提示：设备含可燃绝缘油，不宜安装于人员密集室内、地下室，仅适合室外杆上架空安装。

五、运维特点

造价低、安装简便，单杆 / 双杆均可架设，无需配电房；

散热性能好，短时负荷冲击耐受能力强；

需定期巡检油位、渗漏、套管积污，每数年取样检测绝缘油性能；

故障存在漏油、起火风险，周边需预留安全距离。

六、简短投标简介（100 字版本）

本产品为 S13/S15 型 10kV 柱上油浸式配电变压器，采用高导磁硅钢片铁芯、铜绕组，波纹全密封油箱，ONAN 自然油循环冷却，Yyn0 联结组别，±2×2.5% 无励磁调压。配套高低压瓷套管、压力释放阀、吊装杆装支架，户外防腐喷涂，适合 10kV 架空电杆安装，损耗低、散热好、安装便捷，适用于乡村、城郊户外台区配电。

七、技术协议标准条款版

柱上油浸式配电变压器铁芯采用优质冷轧取向硅钢片叠制，高低压绕组铜导线绕制，油箱整体焊接密封，外置波纹散热器，自然油循环冷却。配置无励磁分接开关、高低压户外套管、压力释放阀、油位计、接地装置及杆装固定吊具，户外防腐涂层。设备满足户外杆上安装使用，各项电气、温升、渗漏性能符合国家标准，具备电压调节、故障泄压保护功能，适用于 10kV 户外架空配电线路。
