一、概述

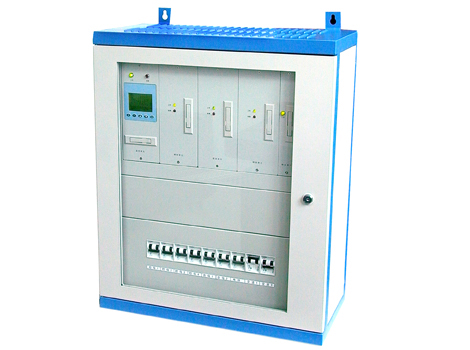

   壁挂电源小系统是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

二、系统功能特点

适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

可安装3个2.0A/220V、4.0A/110V自然冷模块。

降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。

监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

配电单元可提供2路交流输入（可选择一路PT供电）、3路馈电输出。

PT供电时系统自动限制输出功率。

三、型号命名

YT22002       壁挂电源系统220V/2A模块

YT12004       壁挂电源系统110V/4A模块

YTJK-Ⅰ       壁挂电源系统监控单元

YTGL02        壁挂电源系统硅链单元

四、系统技术指标

交流输入电压： 220V±20%

PT供电电压： 100V±10%

电网频率：50Hz±10%

功率因数：≥0.85

输出电压范围：  90V-140V连续可调（对于110V系统）

180V-280V连续可调（对于220V系统）

输出限流：0.2A-2.5A(220V单模块)       0.4A-4.5A(120V单模块)

稳压精度： ≤±0.5%

稳流精度： ≤±0.5%

纹波系数： ≤±0.1%

均流度：    ≤5%

效率： ≥93%

输出过压保护： 280V±2V(220V), 140V±2V(110V)

绝缘电阻： ≥10M

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

可闻噪音:  ≤55Db

外形尺寸：452（宽）×600（高）×236（厚）

重量：20KG(满配置)

五、使用环境

在海拔2000米以下工作。

环境温度不低于－5℃，不高于＋45℃，在设备停用期间（包括储存、运输）的环境温度允许为－40℃～＋60℃。

环境最大相对湿度不超过90%（环境温度20±5℃）.

运行地点无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。

安装地基无剧烈震动和冲击，垂直斜度不超过5°。

在室内场合下使用。

不符合以上条件的特殊使用单位应定货时提出，取得协议，以保证本产品具有需要的技术要求并可靠地工作。
