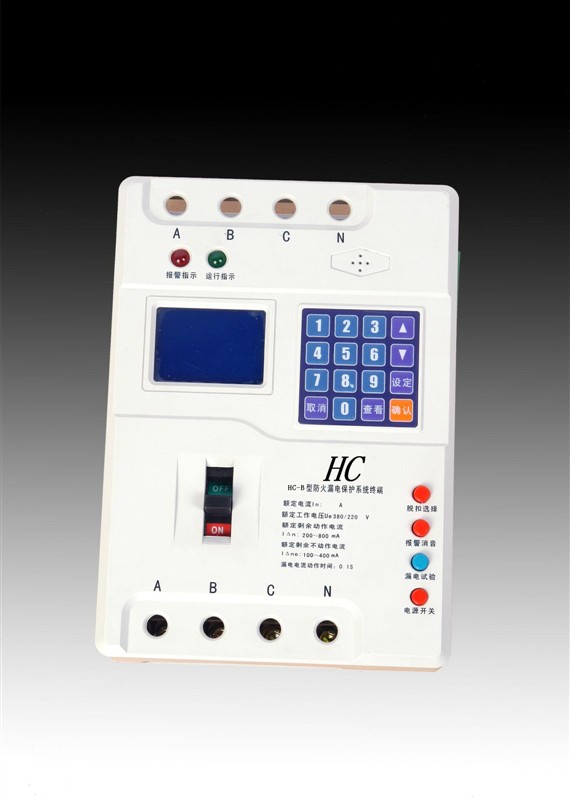

防火漏电智能保护系统终端

山东海创防火漏电科技有限公司

产品型号:	HC-100B
产品价格:	3708元
产品品牌:	海创

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：张磊

所在区域：	山东.其它
办公地址：	菏泽市黄河路中段
邮　　编：	274000
电　　话：	0530-5530880
移动电话：	1580671114
传　　真：	没填
电子邮件：	shandonghaichuang@163.com

公司主页：	http://

详细描述:

系统综述：
　　防火漏电保护系统是专门用于防止电器或线路对地漏电造成火灾的智能式全自动防火保护方案。终端机采用了微电脑控制，能实时、准确、在线监控供电线路运行情况。一旦线路出现漏电、过载、短路、过压、欠压和缺相，智能安全用电防火报警保护器能立刻启动相应的保护程序，发出指令切断(/不切断)供电线路，保护用电系统的安全与稳定，并发出声光报警，另外本保护系统还配备了防雷功能，保护用电设备不会被雷电击坏。适用于TT、IT、TN-S、TN-C-S多种配电系统。
　　适用于办公楼、商场、学校、酒店、宾馆等公共娱乐场所及工矿企业仓库车间、国家重点消防单位、智能化小区、石油化工、电信、国防、文物保护等部门安全用电防火保护。执行标准：　　防火漏电保护系统根据GB14287《电气火灾监控》和GB50045-95(2005)版《高层民用建筑设计规范》的工求设计。系统功能特点：　　 (1)智能化程度高：集漏电、短路、过载、过压和欠压（缺相）等电气故保护障的监测、分析
　　　　报警及控制于一体，其技术在国内同类产品中处领先水平。
　　(2)监控范围大、台数多：在监控中心通过一台电脑可以远程监控多达1-512台智能开关。该
　　　　系统安装方便，操作平台人机对话简单明了。随时可检查每台智能开关运行情况，随时可
　　　　关断或接通每台智能开关。
　　 (3)通讯距离远：因为采用了先进的抗干扰技术，基本通讯距离可达2公里，根据需要加装中
　　　　继器可延长通讯距离。
　　 (4)安全可靠：操作系统采用Windows2000、XP等，功能强大、工作稳定。系统还具有防患误
　　　　操作保护功能登陆系统或退出系统时都设置了密码，防止非工作人员操作以确保系统运行
　　　　安全。
　　 (5)具有黑匣子功能：系统可以自动记录每台“智能开关”当前运行情况、历史运行情况及故
　　　　障情况，可存储上万条信息。具有记录、打印和智能查询功能。
　　 (6)UPS不间断电源，主、备电自动切换，在主电断电情况下持续4小时，稳定可靠。远程监控系统适用范围：　　适用于智能楼宇、高级公寓、宾馆、饭店、商厦、工矿企业、电力系统、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，是防止电器和供电线路故障所引发的火灾最为有效的安全用电保护成套设备。远程监控系统组成及技术指标：　　 1、台式主控机：1台
　　 2、联网台数：1~512台；
　　 3、RS-485通讯模式，即采用4线全双工通讯模式；
　　 4、通讯距离：2Km；
　　 5、传递速率：9.6Kbps；
　　 6、接口形式：RJ-45。
　　 7、集线器（具体数量视智能开关联网台数而定）
　　 8、中继器（主要是增加通讯距离）
　　 9、使用环境条件：
　　　　A、环境温度：- 5℃～40℃；
　　　　B、相对湿度：10%～90%；
　　　　C、海拔高度：不超过2500m；
　　　　D、使用场所应具有防雨设施。
消防联动连接与控制说明：　　 ①感温、感烟、可燃气体报警器常开点接在“防火保护与远程监控接线端子”的“通信端1上
　　　具体连接方法参见“防火保护与远程监控端子”连接图（2）。当这些探测器检测到有险情
　　　时，各探测器的常开点变为常闭点，本“智能开关”会立即发出指令切断供电线路，防患
　　　于未燃。
　　 ②火灾报警系统中心的DC24V或12V接在“防火保护与远程监控接线端子”的“通信端口2（
　　　 1，2）”上，报警反馈信号到消防系统中心的DC12V接在“通信端口2（3，4）”上具体连
　　　接方法参见“防火保护与远程监控接线端子”连接图。当火灾报警系统中心有触发电压
　　　 DC24V或12V输出时，本“智能开关”会立即发出指令切断供电线路，防患于未燃。防火保护消防连动接线端子示意图技术参数：　　 1、额定工作电压 Vn： AC 380V±10%
　　2、额定工作电流 In：
　　　 32A、40A、50A、63A、80A、100A、125A，140A,150A,160A，180A，200A，225A　　 3、短路保护运行分断能力：35KA
　　　 ① 额定短路动作电流：5In
　　　 ② 短路动作时间：<0.1s
　　 4、过载保护：
　　　 ① 额定过载动作电流：(1.15-2)In
　　　 ②过载保护动作时间：≤60S。
　　 5、过压保护：
　　　 ① 额定过电压动作电压：相电压265V±10V
　　　 ② 过电压动作时间：≤30S
　　 6、漏电保护
　　　 ① 额定漏电动作电流：200mA-500mA自由选择
　　　 ② 额定漏电不动作电流：100mA-250mA
　　　　③ 漏电动作时间：<0.1S
　　 7、欠电压/缺相保护：
　　　 ① 额定欠电压动作电压：相电压165V±10V
　　　 ② 欠电压/缺相动作时间：≤10s
　　 8、防雷保护：
　　　 A、标称放电电流：（8／20μs）≥30KA
　　　 B、响应时间：≤25ns
　　 9、使用环境条件
　　　 1)、环境温度：-5℃~40℃
　　　 2)、相对湿度： 10%~90%
　　　 3)、海拔高度不超过：2500m
　　　 4)、使用场所应具有防雨设施。四极同时分断优势：　　一、防火漏电保护系统终端机采用具有高分断能力的4极断路器作为内核，短路分断能力可达　　　　 50KA。
　　二、动作时4极同时分断，更加全面的保护了用电系统安全性，防止滞留在回路中的感应电流
　　　　击伤人体。
　　三、满足下列场合的需要，大大提高防护级别：
　　　　1) 有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修
　　　　　　时的隔离需要。
　　　　2) 住宅每户单相总开关选用带N极的二极开关(可用四极断路器)。
　　　　3) 剩余电流动作保护器(漏电开关)，必须保证所保护的回路中的一切带电导线断开，因
　　　　　　此对具有剩余电流动作保护要求的回路，均应选用带N极(如四极)的漏电断路器。

中国基地：山东海创电子科技有限公司。联系电话： 0530-5530880
