系统综述：
新型防火漏电电流动作报警系统引进德国技术，在功能上采用了CAN总线技术，具有丰富的软硬件接口，与上位PC机组网监控可达到足不出户而知道用户用电情况。还可与监控中心组网，准确的显示故障发生的时间和地点，及时排除故障，保证用电的安全性、可靠性。并能将故障报警记录储存便于查询，而且本机带有液晶显示模块，可现场对本机功能升级和查看实时用电情况和历史故障记录。该系统采用集散控制方案，一台微型计算机可以监控多台系统终端；一台数据集中控制器可以监控512台系统终端；现场监控终端能够独立工作，可以通过系统终端现场查看用电的各项参数，也可以通过监控主机随时了解各监控点的用电情况。
可外接消防烟感及消防中心信号与消防联动，一旦发现险情，可以立即发出指令切断线路，可远程切数年非消防用电设备，防止电气火灾的发生。在电气线路出现漏电、过载、缺相等故障形成火灾之前可迅速、自动切数年负载线路电源，并发出声光报警。如果某些特定场合不允许切断电源，可依照需要自行设定，真正可以做到防患于未燃。
新型防火漏电电流动作报警系统容量大，抗干扰能力强，自检系统齐全，功能扩展方便。完全符合《高规》、《建规》，国家标准GB14287-2005(包括三个分型)等国家规范,全面防止火灾发生。系统特点：
1、故障隐患一旦发现未雨绸缪事先预警：超前主动防护模式，并能迅速及时切断电源，不象
普通空开漏开那样被动保护事后“诸葛亮”。
2、系统网络“巡警”一样24小时监控配电回路： 漏电电流、三相电流、三相电压实时测量
显示，用电状况一目了然成竹在胸。
3、设置参数易如反掌，而且免除用电变化更换电气的浪费和麻烦。保护等级可以自定义，保
护参数智能整定，可以实现在线编程，产品升级非常方便。 4、随心所欲自助配套：产品标准配置加强配置一应俱全，打破大而全的行业传统。
5、“一网打尽”：灵活的集散监控方案，自动巡检提高系统的可靠性；远程控制消防联动，
人性化远程监控界面易于操作，以静制动运筹帷幄于千里之外。系统功能：
1、智能设定漏电电流、过电流过延时、过电流短延时和过电流瞬时的整定值及预警值，适应
用电的变化。
2、过载保护：具有漏电电流、过电流长延时、过电流短延时和短路保护功能组成所需的保护
特性。
3、漏电动作保护：漏电动作电流200mA 到800mA之间可供用户根据实际情况设定合适的值。
4、缺相保护：当系统检测到线路中出现相电压小于160V时，系统会发出声光报警提醒用户，
并可向断路器发出脱扣信号。（可选）
5、三相相电压和三相线电流可以在本机显示屏上随时查看，对三相用电情况一目了然，三相
电平衡情况可以很明显的看到。（可选）
6、故障类型识别指示本机中文显示：显示并储存故障发生点的线路地址、故障类型、故障发
生时间和故障发生时的漏电电流、三相电流值，储存各种操作试验信号和所发生的线路故
障，可以参看本机显示的故障类型从而可迅速判断故障地点和原因。
7、本机历史动作情况记录：通过终端机本身自带的LCD显示屏，可以随时查看以前线路发生
的故障类型和时间。(储存达2年)
8、远程控制：通过本公司所开发的系统软件GU-XF2008，与系统配合使用，可以实现微机远
程控制台512个监控点进行监控和日常管理，通过监控主机的画面可以查看各监控点的负
载，漏电及电压等情况，还可以远程切断任意监控点的电源，方便用户统一管理。采用了
现场保护终端和PC机构成散监控方案，充分考虑了大、中、小不同客户的需求。现场保护
终端能够独立工作，监控单个PC远程监控系统能够实现至多512个现场保护终端的分级管
理，构成多级智能监控系统，实现区域选择性保护并具有存储、显示和打印功能；操作方
便，具有友好的显示界面。采用现场总线通讯技术，快速自检不断地对所有的现场保护终
端、系统布线进行故障检测提高了系统的可靠性 。
9、消防联动：可与火灾自动报警系统联动，实现远程切断负载电源。（ DC24V/DC12V）并
且可以动作信号反馈到消防指挥中心，还可以外接两组烟感、温感、可燃 气体探测器，
当检测到有火灾险情时可以提前远程切断火灾发生点的负载和电源。 10、开机自检（包括对本机电路进行自检和对所监控线路的用电情况）没有隐患才能通电,实
现未雨绸缪“事前诸葛亮”!
11、本机可以显示实时时间，所有故障记录和动作记录都可以在历史记录查看里看到发生故
障的时间，可以作为事故分析依据。
12、可以利用PC机通过数据线直接对本机的控制程序升级，真正做到智能化。主机随时监控
用电线路可以有效防止线路被人非法窃电。

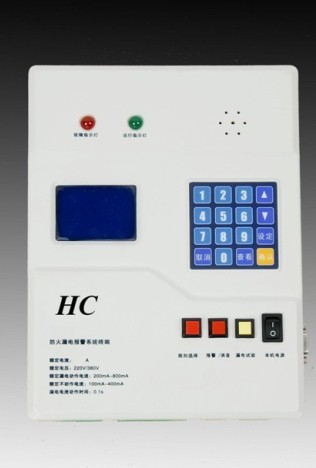

(1)故障指示灯：线路发生漏电、过载、短路、火警等情况系统保护启动时红色指示灯闪亮。
(2)运行指示灯：当系统正常运行时，绿色指示灯常亮。
(3)警号：当系统发生故障时，警号开始发出间歇性报警声提醒用户注意。 (4)数字键盘：用于用户对参数的设置。
(5)上翻和下翻键：与功能键配合使用，用于查看各项参数及历史记录，还可以漏电设定调整
(6)功能设定：按下功能设定会出现
A：漏电动作值设定
B：时间设定
C：本机ID设定
D：电流过载延时动作值设定
E：电流过载瞬时动作值设定
(7)确认键：当设定完成时按下确认键保存输入。
(8)取消键：当输入错误时按下取消键，将不保存设定值并退回上级菜单并且与功能键配合，
可用于清除历史记录。
(9)清除/查看键：可用于清除输入错误数据并且与功能键配合，用于查看系统的实时三相相
电压、三相线电流、实时剩余电流值以及历史记录。
(10)本机电源开关：用于切断本机电源，当本机发生故障时可用来复位本机。
(11)漏电试验键：用于漏电试验（每月至少试验两次）。
(12)报警开/关键：当系统发生故障时，可用来消除报警声音，也可用于在要求声音环境较好
（如播音室），不允许意外噪音的场所，强制取消声音报警。
(13)脱扣器开/关键：用于控制系统配合使用的断路器在发生故障时是否脱扣，可以选择只报
警不脱扣，或者报警同时脱扣。
(14)液晶显示屏：用于显示系统的各项参数和故障情况，给人较直观的用户界面。
(15)漏电剩余电流探测器：给系统提供漏电参数。
(16)电流探测器：给系统提供负载参数。技术参数：
额定电流：10,16,25,32,40,50,60,63,80,100,125,150,160,180,200,225,250,300,350,400,
600,630
额定电压：（V） 380V/220V（兼容） 额定漏电动作电流：（mA） ：200mA ～ 800mA (可选）
额定漏电不动作电流；（mA） ：100mA～ 250mA
漏电动作时间：（S） ≤0.1S
最大工作电压 ：275VAC（相电压） 465VAC（线电压）
电 源： 220V AC. 50Hz
输入方式： 轻触键盘
显 示： 128×64 汉字液晶显示
通讯方式： 二总线通讯≤3000米
屏 蔽: 高效电磁屏蔽
脉充宽度 ≥50mS
漏电报警声响 ≥75bd
环境温度 -40℃～ +80℃
相对湿度 10% ～90%
海拔高度 ≤2500m
安装尺寸(mm) 265×200剩余电流探测器/电流探测器：
剩余电流探测器/电流探测器是参考国外同类先进产品，结合我国电器设备发展的需要而设计生产的新型电流互感器。外型设计美观，大方合理，结构新颖，性能可靠，其具有温升低，导磁率高损耗少，补偿调节精细，体积小巧，亦具务多种安装固定方法，安装方便牢固可靠。外壳为高分子塑料注塑成型阻燃性好重量轻、全封闭、耐高温、耐潮、防污、防震、防窃电等优点。剩余电流探测器/电流探测器：
