u        在线设定参数调整方便，特别是仅用加减键就可以设定压力，给厂家及用户都带来了极大的方便。

u        设定压力和实际压力为三位数码显示，所以提高了对1.6Mpa,2.5Mpa远传压力表的显示精度及控制精度。在高层供水及特殊场合，能给您带来方便。

u        电源为开关电源和线性电源两种，开关电源抗干扰能力特别强，电压范围宽，特别适用农村电网。

u        型号齐全，具有六台软起型号，汉字液晶显示，给您特殊场合的选型带来方便。。

u        报警齐全，具有变频器故障，远传表断线及短路故障或欠压超时和水位报警指示。

u        密码控制定时停机，在特殊问题的处理上能给您带来方便。

u        可编程三段时控起停(三起三停)，分时段变压（六段压力值）(T选项)

u        具有小流量停机功能（即休眠功能），在节能方面有特殊要求的场合能给您带来方便。



产品选购指南：   1．一用一补型：TW3000  124  /T  二台软起

                 2．一用二补型：TW3000  136  /T  三台软起

                 3．一用三补型：TW3000  148  /T  四台软起

                 4．锅炉补水型：TW3000  123  /T  带泄流阀输出

                 5．一用一备型：TW      2000 /T  通用型

                   6．上下限报警型

                 7．锅炉循环泵压差控制型

                 8．空调冷却塔温差控制型

                 9．一用一备型：TW      2000 /T  通用型

                 11．特殊订做型：TW3000  ABC /T

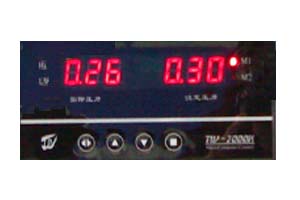

¨ 当上电后面板显示［HHH 00］，此为开机延时正计数状态。在没到[HHH 10]之前按设定键进入编程状态，显示［F 00］，可以更改所有参数，在线状态下，按编程键2秒后可进入编程状态，但此时只可以查看※项参数，不可以更改。

¨ 读取/设定参数资料依下列步骤：（见图五）

1.正常工作时，按□键Hz灯亮，［DATA1］项此时显示变频器频率。再按□键，返回原显示。

2.欠压报警时，按▲键则清除报警。

仪表接线端子图：(TW2000)（图2）



接线说明： 1.  公共端G与其余的公共端不允许共地。 2.  端子11-13应使用屏蔽线，不允许与其他端线或强电捆绑一起布线。 3.   端子CT1-CT2对应公共端CM2，为高阻输入电源信号。 4.   CM1，CM2可以短接，即将2，3组可以合为一组。 5.   R1-R2端子容量：AC3A/250V 6.   如果控制22kW以上电机，要求使用中间继电器过渡。   TW2000 端子编号 端子代码 端子功能 端子信号去向 1 N 零线 地 2 L 220v相线 电源 3 R1 变频泵1 出 4 R2 变频泵2 出 5 FWD 变频器正转 出 6 CM1 公共端一 地 7 CM2 公共端二 地 8 Ｄ/Ａ 模拟电压 出 9 CT1 编程输入端 入 10 CT2 控制器停车 入 11 G 压力表低端 地 12 IN 压力表滑动端 入 13 +2.5V 压力表高端 入

TW2000K参数编程表（表4）

编程项目	项目功能说明	数据范围 出厂值		单位	备注
F 00	定时换泵时间	d0-d252	48	小时	00时不换泵。
F 01	设定压力1	d0-d999	30	不定	给水恒压点，锅炉补水静压
F 02	设定压力2	d0-d999	d20	不定	锅炉补水动压(F05设01,并CT1与CM2短接)
F 03(※)	泵工作方式	d00-d02	d01	不定	00单泵工作，01一用一备，02一用一补定量泵，R2为固定工频泵。
F 04(※)	第一起动泵	d01-d02	d01		上电第一起动泵
F 05(※)	CT1功能选择	d0-d02	d00		00外部停车，01双压控制，02手动换泵。
F 06	传感器校零	d00-d30	d00		填入零压时传感器数
F 07	传感器类型选择	d00-d01	d00		00：远传压力表，01：4—20mA
F 08	传感器量程选择	d0-d999	d100		可以任意设定  例：0.6Mp设0.60；1Mp设1.00
F 09(※)	电压输出方式	d00-d01	d00		00 – 一路PID输出；01 – 开关式输出。
F 10(※)	输出电压等级	d00-d01	d01		0满载5V输出；01满载10V输出；
F 11	欠压加泵时间	d00-d50	d03	分	00欠压不加泵
F 12	欠压加泵偏差	d00-d50	d00	％比
F 13	PID调节速度	d0-d999	d15		大则调节快，小则调节慢
F 14	欠压报警阀值	d00-d30	d00		防止压力表和水位传感器失效，压力在此项值以下2分钟产生Ｅ0报警停机。00为禁用此功能。
F 15	输入信号滤波	d00-d10	d05		用于压力信号震动大时加大。
F 16	变频泵启动频率	d00-d45	d15	Hz	填入一定数值，可以快速启动；降速时到达此频率则为0。
F 17	浮动超压值设定	d00-d30	d05		压力达到＂设定压＂＋＂F18＂时，快速降频。00时无效。
F 18	设定压力方式选择	d00-d01	d00		00：不可以通过加,减键直接设定。0１：可以通过加,减键直接设定，便于用户修改设定压力。
F 19(※)	参数恢复出厂设置	d00-d01	d00		在上电进入设置后，此项设为1则参数恢复出厂设置 在运行时此项不能修改。
F 20	休眠频率	0-50.0Hz	d00	Hz	压力大于＂设定压＂- 2 时，频率小于（F20）时，这种状态保持（F21）时间，则运转信号断开，当（F20=0）此功能无效。
F 21	休眠延时时间	d000-d999	120	秒	功能见F20项。
F 22	唤醒压力	d000-d999	15		当压力小于此值时，运转信号闭会，重新启动。

参数编程表二（表5）



程项目		项目功能说明	数据范围	出厂值	单位	备注
Data1	Data2
F 23		时钟控制方式	d00 --- d06	d00	00时，时钟不控制。   01时，Ｆ24－Ｆ27有效，一起一停控制 02时，Ｆ24－Ｆ31有效，二起二停控制 03时，Ｆ24－Ｆ35有效，三起三停控制   04时，Ｆ24－Ｆ27有效，二段变压控制 05时，Ｆ24－Ｆ31有效，四段变压控制 06时，Ｆ24－Ｆ35有效，六段变压控制 04   05   06  时，为变压控制，开机段用第一压力F01工作，停机段用第二压力F02工作。
F 24		时控开机1时	d00 --- d23	d05	小时	F23 项设定为0时，则定时功能取消。 注意：1，有效时间段内开停时间设定必须从小到大，否则时钟控制不正常。       2，钟控成对使用。
F 25		时控开机1分	d00 --- d59	d00	分钟
F 26		时控停机1时	d00 --- d23	d08	小时
F 27		时控停机1分	d00 --- d59	d00	分钟
F 28		时控开机2时	d00 --- d23	d11	小时
F 29		时控开机2分	d00 --- d59	d00	分钟
F 30		时控停机2时	d00 --- d23	d13	小时
F 31		时控停机2分	d00 --- d59	d00	分钟
F 32		时控开机3时	d00 --- d23	d16	小时
F 33		时控开机3分	d00 --- d59	d00	分钟
F 34		时控停机3时	d00 --- d23	d23	小时
F 35		时控停机3分	d00 --- d59	d00	分钟
F 36		时钟  时位	d00 --- d23		小时	时钟校准设定 使用时注意校正
F 37		时钟  分位	d00 --- d59		分
F 38		时钟  秒位	d00 --- d59		秒

锅炉动静压补水是较为科学的一种补水方式。

具体应用方法介绍如下：

1．F05=01

2．F02设定值为循环泵工作时的动压。

3．F01设定值为循环泵不工作时的静压。

4．当控制端子CT1与公共端CM2短接时以动压（F02），为恒压工作点工作。当控制端子CT1与公共端CM2断开时以静压（F01）为恒压工作点工作。

5．因为锅炉一般保压的特性非常好，所以应适当提高控制器的响应速度。提高响应速度可以增加F13项的值。或把（F09）的值改为01，使系统的模拟输出采用开关方式输出。
