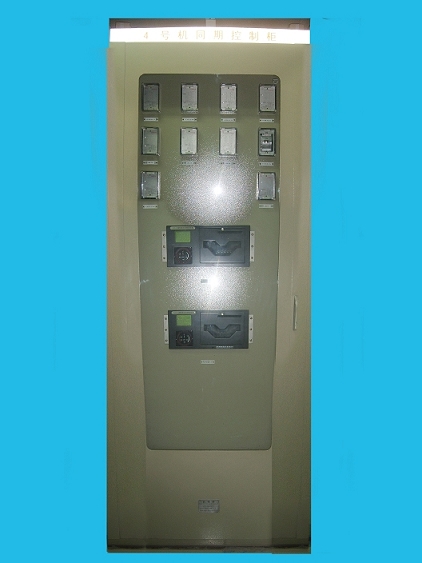

产品简介

　　产品概述：
　　一、主要功能：
　　1、SID-2CM有8～12个通道可供1～12台、条发电机或线路并网复用，或多台同期装置互为备用，具备自动识别并网对象类别及并网性质的功能
　　2、设置参数有：
　　断路器合闸时间、允许压差、过电压保护值、允许频差、均频控制系数、均压控制系数、允许功角、并列点两侧TV二次电压实际额定值、系统侧TV二次转角、同频调速脉宽、并列点两侧低压闭锁值、同频阈值、单侧无压合闸、无压空合闸、同步表功能。
　　3、控制器以精确严密的数学模型，确保差频并网（发电机对系统或两解列系统间的线路并网）时捕捉第一次出现的零相差，进行无冲击并网。
　　4、控制器在发电机并网过程中按模煳控制理论的算法，对机组频率及电压进行控制，确保最快最平稳地使频差及压差进入整定范围，实现更为快速的并网。

　　5、控制器具备自动识别差频或同频并网功能。在进行线路同频并网（合环）时，如并列点两侧功角及压差小于整定值将立即实施并网操作，否则就进入等待状态，并发出遥信信号。
　　6、控制器能适应任意TV二次电压，并具备自动转角功能。
　　7、控制器运行过程中定时自检，如出错，将报警，并文字提示。
　　8、在并列点两侧TV信号接入后而控制器失去电源时将报警。三相TV二次断线时也报警，并闭锁同期操作及无压合闸。
　　9、发电机并网过程中出现同频时，控制器将自动给出加速控制命令，消除同频状态。控制器可确保在需要时不出现逆功率并网。
　　10、控制器完成并网操作后将自动显示断路器合闸回路实测时间，并保留最近的8次实测值，以供校核断路器合闸时间整定值的精确性。

　　11、控制器提供与上位机的通讯接口（RS-232、RS-485），并提供通讯协议，和必需的开关量应答信号，以满足将同期控制器纳入DCS系统的需要。
　　12、控制器采用了全封闭和严密的电磁及光电隔离措施，能适应恶劣的工作环境。
　　13、控制器供电电源为交直流两用型，能自动适应48V、110V、220V交直流电源供电。
　　14、控制器输出的调速、调压及信号继电器为小型电磁继电器，合闸继电器则有小型电磁继电器及特制高速、高抗扰光隔离无触点大功率MOSFET继电器两类供选择，后者动作时间不大于2毫秒，长期工作电压直流250V，接点容量直流5安。在接点容量许可的情况下，可直接驱动断路器，消除了外加电磁型中间继电器的反电势干扰。（该继电器为选购件）。
　　15、控制器内置完全独立的调试、检测、校验用试验装置，不需任何仪器设备即可在现场进行检测与试验。
　　16、可接受上位机指令实施并列点单侧无压合闸或无压空合闸。
　　17、在需要时可作为智能同步表使用。
　　
　　二、技术指标
　　18、输入待并断路器两侧的TV二次电压为100伏或100／伏，或一侧为线电压，另一侧为相电压。各并列点均可分别对系统侧TV二次电压进行转角设置，故不需隔离变压器和转角变压器。
　　19、全部输入开关量（并列点选择、远方复位、起动同期工作、单侧无压合闸确认、无压空合闸确认、断路器辅助接点等）均为常开空接点。
　　20、输出开关量（加速、减速、升压、降压、合闸、功角越限、报警、失电等）控制信号使用小型电磁继电器常开空接点（“失电”为常闭），接点容量220V　AC，5A或220V　DC，0.5A.在合闸回路使用光隔离无触点MOS继电器时为250V　DC.5A（选件）。
　　21、RS-232及RS-485通讯接口各一个。
　　22、工作电源48～220伏交直流电源均可，功耗不大于20伏安。
　　23、绝缘强度：弱电回路对地：500伏50赫1分钟
　　强电回路对地：2000伏50赫1分钟
　　强弱电回路间：1000伏50赫1分钟
　　24、工作环境：工作温度：-10°C～50°C
　　贮存温度：-20°C～70°C
　　相对湿度：不大于90％
