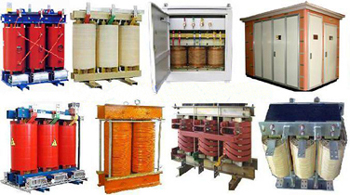

SC（B）11系列10KV环氧树浇注干式变压器

江西一变电气有限公司

产品型号:
产品价格:	价优
产品品牌:	YBDQ

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：沈明

所在区域：	浙江.温州
办公地址：	乐清市清远路135号金雁大厦509
邮　　编：	325006
电　　话：	057761710239
移动电话：	13738319186
传　　真：	057761710230
电子邮件：	shcy1@yahoo.cn

公司主页：	http://

详细描述:

产品特点

◎ 该产品按专利技术生产。具有“三低三高”的显著特点：

A、专利技术：该产品是充分吸收国内外多家同类产品先进技术的基础上，进一步发展的新产品，并向国家知识产权局申请了实用新型专利和发明专利，产品具有当今二十一世纪的先进水平。

B、低耗损：产品空载损耗比最新国家标准CB/T10228-1997《干式电力变压器技术参数和要求》组I还要低30%以上。

C、低噪音：产品噪音水平比现行专业标准JB/T10088-1999《6-220KV级变压器声级》低10-15分贝以上，是环保好产品。

D、低局放：树脂混合料采用国外最先进的搅拌方法和真空薄膜脱气两种技术，使混合搅拌均匀和彻底排除了混合料内的气泡。高低压线圈均在真空和压力下浇注，使树脂绝缘即具有全包封性，又具有层匝间浸性。绕注体具有致密的固化结构。产品仅有极低的局部放电量，可控制在5PC以下

E、高机械强度：带填料的树脂使绕注体内的膨胀系数差异小，固化收缩率下，内应力小，固化物的硬度高，在高低压线圈的内外表面环氧树脂包封层内，放置有预制成型的补强材料，具有尤如钢筋混泥土一样结构，有致密结构的措施，因而机械强度还大于纯环氧树脂，能承受突发短路电动力作用而无损伤。

F、高电气强度：高低压线圈均在真空中浇注成全密封结构，有良好的绝缘性能和抗电弧性能以及防潮性能，能承受大气过电压、操作过电压、暂态过电压和长期工作电压的电气强度，工频耐压为加强型。

G、高耐热强度：高低压线圈均为薄层环氧树脂包封绝缘，且导热系数大，有良好的散热性能，绝缘耐热等级均为H级，平均温升允许升12.5K，极限温度可达到180℃，具有很高的耐热强度，使用寿命在20年以上，可达30年。

引用标准

◎ GB/T10228-1997

◎ GB6450-86

◎ IEC726(下982)

◎ (国际电工委员会标准)

◎ Bbl094.1-1996

◎ JB/T10088-1999

技术规范

A、容量范围：20-2500KVA

B、电压等级：6KV、10KV、35KV

C、调压方式：无激磁调压

D、分配范围：±2×2.5%或±5%

E、频率：50HZ

F、相数：3相或单相

G、联接组标号：Y，yno或D，yu11

H、阻抗电压：标准阻抗电压见技术参数表

I、使用条件：环境温度不高于40℃，相对湿度可达100%，海拔不超过1000米，户内，换气量按变压器总损耗计算，不小于4m3/KW.min

J、冷却方式：AN或AF

K、防护等级：IP00或IP20(户内)、IP23

L、绝缘耐热等级：H级绕组允许平均温升125K

M、温度极限：180℃

N、绝缘水平：额定电压工频耐压雷电冲击耐压

6KV 25KV 60KV

10KV 36KV 75KV

20KV 50KV 125KV

35KV 70KV 170KV

O、温度测量及控制装置：数显三相低压绕组内部的近似温度，控制冷却风机。

P、可根据客户要求特殊设计，如高原型产品、高抗阻产品，有载调压产品等。

SC（B）11系列10KV环氧树浇注干式变压器性能参数

型号	额定容量	额定电压			联结组	空载损耗（W）	负载损耗（W）	空载电流（%）	阻抗电压（%）
型号	额定容量	高压（KV）	分接范围	低压（KV）	联结组	空载损耗（W）	负载损耗（W）	空载电流（%）	阻抗电压（%）
SC11-80/10	80					320	1300	1.6
SC11-100/10	100					350	1480	1.5
SC11-125/10	125					410	1740	1.4
SC11-160/10	160					475	2000	1.4
SC11-200/10	200	6				545	2280	1.2	4
SC11-250/10	250					630	2590	1.2
SC11-315/10	315					770	3260	1
SC11-400/10	400	6.3	±5	0.4	Y yno	850	3750	1
SC11-500/10	500					1015	4600	1
SC11-630/10	630				Dyn11	1175	5510	0.6
SC11-630/10	630				Dyn11	1130	5528	0.6
SC11-800/10	800					1330	6540	0.4
SC11-1000/10	1000					1545	7650	0.4
SC11-1250/10	1250					1825	9100	0.3	6
SC11-1600/10	1600					2140	11050	0.3
SC11-2000/10	2000					2905	13660	0.26
SC11-2500/10	2500					3200	16160	0.2

型号 Model	空载损耗(w)	负载损耗 75℃	电阻电压%	空载电流%	声级（LAP）dB	容量（KVA）	外形尺寸图	尺寸（mm）														低压出线端子图
型号 Model	空载损耗(w)	负载损耗 75℃	电阻电压%	空载电流%	声级（LAP）dB	容量（KVA）	外形尺寸图	a	b	c	d	e	f	g	g1	h	m	k1	k2	k3	k4	低压出线端子图
SC9-30/10	216	747	4	3.2	40	30	图a	800	470	400	760	420	860	210	150	260	300	50	150	250	250	图a&=3
SC9-50/10	306	1053		2.8	40	50		990	620	550	820	430	870	230	170	260	320	50	150	250	250	图a&=3
SC9-80/10	414	1458		2.6	42	80		1000	620	550	880	450	880	235	190	360	340	50	150	250	250	图a&=3
SC9-100/10	450	1665		2.4	42	100		1100	620	550	900	460	900	240	190	360	360	50	175	300	300	图a&=4
SC9-125/10	531	1953		2.2	42	125		1110	620	550	940	535	990	246	192	360	370	50	175	300	300	图a&=4
SC9-160/10	612	2250		2.2	45	160		1150	730	660	985	575	1020	250	195	367	385	50	175	300	300	图b&=4
SC9-200/10	702	2673		2.0	45	200		1180	730	660	1030	620	1050	258	204	375	395	50	200	350	350	图b&=4
SC9-250/10	810	2916		2.0	45	150		1210	730	660	1100	680	1150	266	210	381	405	50	200	350	350	图b&=5
SC9-315/10	990	3672		1.8	46	315		1250	730	660	1130	730	1180	268	213	383	420	0	210	420	420	图b&=6
SC9(B)-400/10	1098	4221		1.8	46	400		1330	730	660	1200	790	1230	286	230	399	445	0	220	445	445	图c&=6
SC9(B)-500/10	1305	5166		1.8	46	500		1390	730	820	1250	840	1280	286	230	399	465	0	230	465	465	图d&=6
SC9(B)-630/10	1512	6219		1.6	46	630	图b	1410	1020	820	1260	842	1290	290	230	401	475	190	230	475	475	图d&=8
SC9(B)-630/10	1458	6309	6	1.6	46	630		1570	1020	820	1280	870	1310	290	235	402	525	190	260	525	525	图d&=8
SC9(B)-800/10	1710	7362		1.6	48	800		1640	1020	820	1345	892	1375	293	241	408	550	190	275	550	550	图e&=8
SC9(B)-1000/10	1989	8604		1.4	48	1000		1740	1020	820	1400	932	1430	305	255	424	585	190	290	585	585	图e&=10
SC9(B)-1250/10	2349	10260		1.4	49	1250		1770	1020	820	1500	992	1530	331	271	436	595	190	300	595	595	图f&=10
SC9(B)-1600/10	2754	12420		1.4	49	1600		1820	1020	820	1612	1092	1640	340	278	440	610	190	300	610	610	图t&=12
SC9(B)-2000/10	3735	15300		1.2	50	2000		1900	1020	820	1832	1172	1800	345	283	446	635	190	300	635	635	图g&=12
SC9(B)-2500/10	4500	18100		1.2	50	2500		2200	1020	820	1942	1272	1900	358	293	453	670	190	300	670	670	图h&=15

SC(B)9系列10KV30-2500KVA干式浇注变压器性能参数

(以上参数只供参考，以客户实际要求为准)

SC(B)9系列35KV30-2500KVA干式浇注变压器性能参数

技术参数和外形尺寸

高压额定电压	35（38.5）KV			低压额定电压				0.4KV
绝缘水平	LI70AC70/L10AC3			联结组别				Dyn11、Yyn0
型号 Model		空载损耗（W）	负载损耗（120℃）		阻抗电压%	空载电流%	声级（LPA） dB		重量kg	尺寸（mm）
										a	b	c	d	g	h	i	k
SC9-30/35		360	1050		4	3.0	52		680	1430	560	550	1270	230	530	350	75
SC9-50/35		440	1300			2.5	53		720	1430	560	550	1310	240	540	350	75
SC9-80/35		510	1740			2.0	55		810	1430	560	550	1350	240	540	15	350
SC9-100/35		650	1990			1.8	56		890	1510	760	660	1380	250	550	350	440
SC9-125/35		750	2430			1.8	58		950	1510	760	660	1390	250	550	350	450
SC9-160/35		850	2785			1.8	58		1000	1510	760	660	1420	260	560	350	460
SC9-200/35		950
