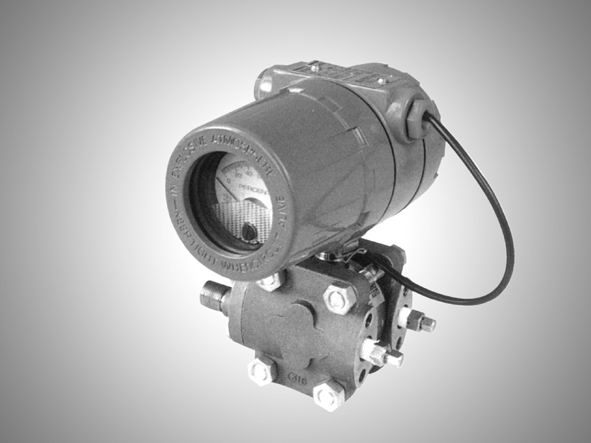

DS-YB3系列智能差压变送器

1、 产品概述

DS-YB3系列智能差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠新登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量，适用于石油、化工、电力、水文等管道各种气体、液体的差压测量

2、 产品特点

◇   产品可在外部调节零点和满度

◇   经过了温度补偿和老化筛选，性能稳定可靠

◇   激光焊接，全密封结构，外壳防护等级IP65

◇   全不锈钢结构设计，体积小巧中华两情，安装方便

◇   传感器为扩散硅压阻式差压传感器，不锈钢316L隔离膜片

3.、性能参数

量 程 规 格
量程编码	0A	02		03		07	08	09		10			12	13
单    位	KPa									MPa
测量范围	0～35	0～70		0～100		0～200	0～350	0～700		0～1			0～2	0～3.5
正向允许过压	70	150		200		400	700	1400		2.0			4.0	7.0
负向允许过压	35	70		100		200	350	700		1.0			1.0	1.0
最大静压	≤20 MPa
稳 定 性 能
					最   小		典   型		最  大		单    位
精度	0～100 KPa						0.25		0.5		±%FS
	200～3500 KPa						0.25		0.5
零点温度误差	0～100 KPa
