一、产品用途

交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的，匹配电动机功率为220～2800kW。

二、产品特点

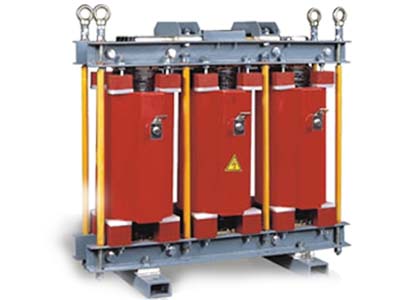

1.QKSC(G)干式铁芯起动电抗器的铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧板作为隔绝，并采用高温高强粘接剂，以保证气隙在电抗器运行时不发生变化。

2.铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行中的噪音，并具有较好的防腐蚀性。

3. QKSC型电抗器线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用H级（耐温180℃）环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全长期运行。

 QKSG型电抗器线圈为H级聚脂亚胺漆包扁铜线绕制，层间采用环氧绝缘构件隔离，内外层用高压玻璃纤维束缠绕覆盖，两端采用环氧树脂浇注固封，具有良好散热性能，动热稳定性好。

4.线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

三、使用条件

1.海拔高度不超过1000m；

2.运行环境温度为-25℃～+40℃（户内型），最高日平均气温30℃；

3.相对湿度：<85%（+25℃）；

4.抗震能力：8级地震裂度；

5.安装环境：周围介质无爆炸及易燃危险，无足以损坏绝缘的腐蚀金属的气体，无导电尘埃，无剧烈震动和颠簸，安装倾斜度<5%；

6.当起动时间满2分钟（一次或数次之和），应冷却6小时才可再次起动。

*特殊使用环境需定制
