DCAP-3000系列数字式监控保护装置V3.0

　　　　　　　　　　　　　　　　　——　基于32位高性能DSP的新一代数字式监控保护装置

一、 简介

　　为适应变电站、电站综合自动化系统日益提高的需求，紫光测控公司在总结DCAP-3000系列数字式监控保护装置（V2.0）成熟应用经验的基础上，充分利用目前世界上最新发展的计算机与通信技术，开发出基于32位高性能DSP（数字信号处理器）和高速网络通信技术的新一代数字式监控保护装置――DCAP-3000系列数字式监控保护装置（V3.0），该产品的技术性能指标得到大幅度地提高，并将适用范围延伸到220kV以上电压等级和300MW以上大型发电机组，可以满足更广泛的市场需求，更好地服务于我国的电力及其自动化事业。

二．主要技术特点

2.1 采用多端口通信、多方式通信

　　采用3个RS-485/RS-232/光纤/光纤环网/以太网接口（可选配）的多端口通信方式（另有一个通信端口专供装置调试使用，并保留一个CAN总线接口已备扩展之用）。每一个通信端口都可以选用多种通信规约，目前已具备电力行业标准DL/T667－1999（IEC60870-5-103）规约和DCAP规约；每个通信端口可以设置为独立方式，也可以设置为备用方式，当某一通信端口出现问题，可以由主机控制切换到另一通信端口。利用多端口通信互为备用的特点，同时改进现场的安装固定方式，则将大大提高通信的可靠性。

2.2 故障报告和操作记录就地保存，不再依赖后台机，系统的鲁棒性得到大幅度提高

　　装置可以就地保存以下报告和记录：
　　事故告警报告。
　　变位报告（即SOE）。
　　操作记录。
　　断路器动作次数统计。
　　每种报告可以保存最新的1000条，装置掉电不丢失。
　　可同时保存多个未上传的最近故障录波文件，装置掉电不丢失。
　　依靠这些记录及就地打印功能，装置不再对上位机具有依赖性，形成独立的系统，整个系统的鲁棒性大幅度提高。

2.3 支持就地打印

　　提供就地打印功能，通过本地打印机可以打印装置的定值、动作报告和故障录波等信号。

2.4 简化装置操作，人机接口更友好

　　面板采用大屏幕液晶显示器，具有8个操作按键，全菜单操作方式。可显示接线图，接线图可以通过上位机的工具软件编辑修改，修改完成后，直接下载到装置。简捷方便、直观灵活。

2.5 充足的开入/开出可编逻辑阵列
　　装置具有16路继电器输出和16路开关量输入，足够多的开入/开出可编程逻辑阵列，可以实现各种行业的生产工艺联锁功能。　　　　　　　　　　　　　　　

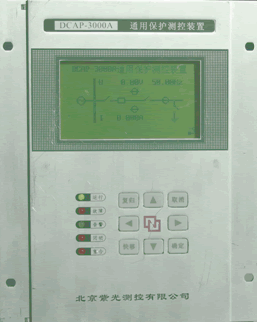

	图1.1 机箱面板图
