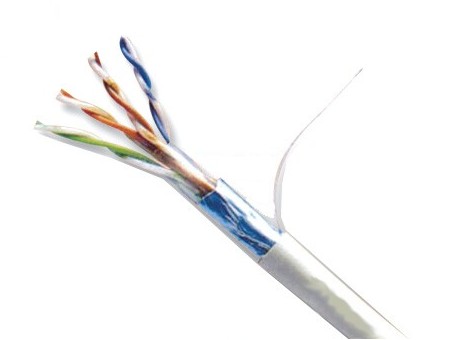

具有高品质电气及机械性能的六类数据铜缆，满足高端需求，借助于铝泊的屏蔽，达到非常好的屏蔽效果。
兼容目前所有连接硬件，根据标准EN 50173和ISO / IEC 11801,
保证极限值依据标准：Cat.5; ISO/IEC 11801 & EN50173, prEN 50288-2-1
和Cat.5e; ANSI / TIA / EIA-568-A-5
线束颜色码：白-蓝/蓝, 白-橙/橙, 白-绿/绿, 白-棕/棕(环型标记)
应用：
-结构化布线的数据传输电缆
-传输数字及语音、数据和视频信号
-尤其适合所有D级链路和Cat.5e的应用
-ISDN, 10兆以太网，100兆快速以太网，千兆以太网，4/16Mbit/s令牌环, TP-PMD/TP-DDI 125 Mbit/s, ATM 155 Mbit/s
电气性能：
环路电阻（20℃时）：160欧姆/公里 容抗: 42 pF/m
阻抗: 100欧姆 ±15欧姆 传输阻抗(1/10/30MHz): <45/90/190豪欧
延迟偏差: 9ns/100m NVP: 76%
机械性能：
弯曲半径:
-牵引时: >=48mm
-固定时: >=24mm
拉伸强度: <=91N
抗挤压能力: >=1000N/10cm
抗冲击能力: >=10次冲击
环境条件：
卤素含量: FRNC/LSOH 为无卤型号,
根据标准 IEC 60754-2
烟密度: 根据标准 IEC 61034
燃烧性能: 根据标准 IEC 60332-1
技术参数：
|
Frequency(MHz) |
1 |
4 |
10 |
16 |
20 |
31.25 |
62.5 |
100 |
155 |
200 |
250 |
|
Attenuation(dB) |
1.9 |
3.6 |
5.8 |
7.5 |
8.3 |
13 |
15.2 |
18.6 |
23.5 |
27.4 |
32 |
|
NEXT (dB) |
75 |
70 |
65 |
63 |
59 |
18.5 |
47 |
44 |
43 |
41 |
40 |
|
PS NEXT (dB) |
73 |
68 |
63 |
61 |
57 |
26 |
45 |
42 |
41 |
39 |
38 |
|
ACR (dB) |
73.1 |
66.4 |
59.2 |
55.5 |
50.7 |
32.5 |
31.8 |
25.4 <, /TD>
|
19.5 |
13.6 |
8 |
|
PS ACR (dB) |
71.1 |
64.4 |
57.2 |
53.5 |
48.7 |
39 |
29.8 |
23.4 |
17.5 |
11.6 |
6 |
|
ELFEXT (dB) |
84 |
69 |
63 |
60 |
55 |
52 |
47 |
41 |
38 |
35 |
30 |
|
PS ELFEXT (dB) |
82 |
67 |
61 |
58 |
53 |
65 |
45 |
39 |
37 |
33 |
28 |
|
Return loss (dB) |
27 |
31 |
31 |
31 |
31 |
30 |
28 |
28 |
27 |
26 |
24 |
订购信息：
|
产品编号 |
产品描述 |
单位 |
|
|
屏蔽超五类4对FTP电缆 阻燃 PVC |
305米/轴 |
|
|
屏蔽超五类4对FTP电缆 阻燃PVC |
1000米/轴 |
