一、概述

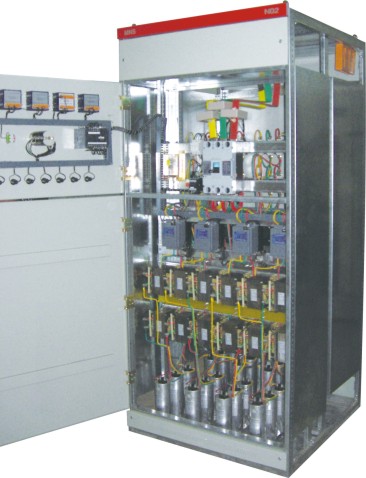

    工业企业中非线性用电设备在运行时会产生大量谐波，从而导致系统损耗增加，严重威胁设备正常运行。TSF谐波滤波器以80C196单片机为核心控制器，主回路采用电力半导体晶闸管为无触点开关投切滤波支路的控制方式，自动投切，可以连续频繁投切滤波器组而不影响开关和电容器的寿命。设备技术先进、功能完备、可靠性高、维护量小。分组多级滤波补偿可一次到位，对不平衡负载可分相滤波补偿。保护措施齐全，自动化程度高，其主要适用于电力系统、矿山、水泥、电气化铁路、石油化工、冶金、造船、汽车制造等负载变化大、谐波含量大、冲击性强的行业。

二、技术特点

1. 兼备谐波滤除及基波无功功率补偿功能。

2. 滤除效率较高：可滤除3、5、7、11、13等各次特征谐波，谐波滤除率高达60-80%，采用先进的设计手段，可滤除大部分谐波电流、降低谐波电压畸变率、消除谐波危害，具有防止谐波放大功能，避免系统谐振。

3. 补偿精度高：调整切换容量可使补偿精度满足系统无功变化要求。

4. 保护完备：有短路、过载、过压、欠压、缺相等保护；当外部有相关故障时自动退出运行，送电后自动恢复运行。

5. 有效降低系统损耗，有一定节能效果。

三、主要参数

四、订货须知

1. 提供必要原始数据（或实测值）和所需无功补偿容量，实测值包括谐波含量，电流、电压谐波含量、总畸变率、电压波动情况等；

2. 负荷电力设备或配电母线的额定电压及一次接线图；

3. 负荷电力设备系统状况，如产生谐波设备类型、电压、电流、容量、功率因数等；

4. 柜体型号、尺寸与颜色；

5. 其他特殊要求。

   注：若需不知谐波次数、电压等级和容量的滤波器请咨询本公司技术人员。
