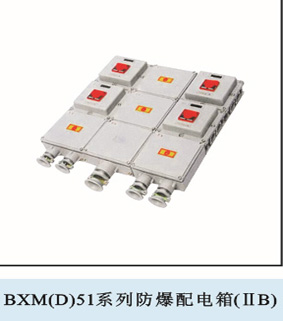

BXM(D)51防爆配电箱(IIB)
主要技术参数
回路数        额定电压(V)      总开关电流(A)   　   　 支路电流(A)       　   防爆标志　 　　　　防护等级　　　 防腐等级　
 2,3,4,6,8     　  380       　   ≤400            　    ≤160   　　 　　   Exde II BT6(C)     IP54(55)  　   WF1

产品特点
    适用于控制多台电动机，还可以照明或仪表配出电源.铸铝合金或钢板焊接外壳,表面喷塑.内装元件可根据用户要求选配.可在箱面或远控操作,也可两地操作.具有过载,短路,失压保护.钢管或电缆布线均可.
符合GB12476,IEC61241标准要求.

订货须知
     订货时请将支路数及各支路对应的电流,进出线口数量及相应的方向,
规格要求明确,如有总开关,请注明总开的电流大小或提供图纸.

产品结构
           规格                                              内装元件                                        结构类型                                 备注
    支路电流小于63A小型断路器交流接触器万能转换开采用模块式结构关,热继电器.                              实现多回路自由组合.
 *可根据要求加装,电流表和互感器.  规格根据用户要求制定.支路电流大于63A  塑壳断路器,交流接触器, 采用大壳体合.
万能转换开关,热继电器.

 外形及安装举例

 外形示意图(IIB)6回路           外形示意图(IIC)6回路
