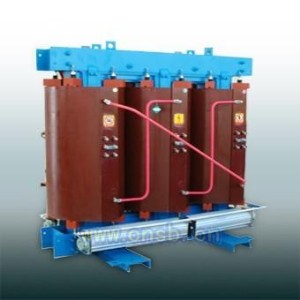

六、串联电抗器参数及外形尺寸
CKSC型，10kV，三相，XL/XC=1%，匹配电容器电压：11kV
|
电抗器型号 |
匹配电容器规格( kvar) |
电抗器容量( kvar) |
电感量（mH） |
外形尺寸
L×W×H(mm) |
安装尺寸（mm） |
|
CKSC-1.0/10-1% |
100 |
1.0 |
3×38.52 |
500×360×370 |
350×300,4-Φ12 |
|
CKSC-2.0/10-1% |
200 |
2.0 |
3×19.26 |
530×360×410 |
350×300,4-Φ12 |
|
CKSC-3.0/10-1% |
300 |
3.0 |
3×12.84 |
530×360×420 |
350×300,4-Φ12 |
|
CKSC-4.5/10-1% |
450 |
4.5 |
3×8.569 |
530×360×460 |
350×300,4-Φ12 |
|
CKSC-6.0/10-1% |
600 |
6.0 |
3×6.420 |
710×450×600 |
400×350,4-Φ12 |
|
CKSC-7.5/10-1% |
750 |
7.5 |
3×5.133 |
710×450×630 |
400×350,4-Φ12 |
|
CKSC-9.0/10-1% |
900 |
9.0 |
3×4.285 |
740×450×640 |
400×350,4-Φ12 |
|
CKSC-10.0/10-1% |
1000 |
10.0 |
3×3.852 |
740×450×650 |
400×350,4-Φ12 |
|
CKSC-12.0/10-1% |
1200 |
12.0 |
3×3.210 |
770×500×680 |
500×400,4-Φ14 |
|
CKSC-15.0/10-1% |
1500 |
15.0 |
3×2.570 |
770×500×710 |
500×400,4-Φ14 |
|
CKSC-18.0/10-1% |
1800 |
18.0 |
3×2.140 |
800×500×720 |
500×400,4-Φ14 |
|
CKSC-20.0/10-1% |
2000 |
20.0 |
3×1.926 |
800×500×750 |
500×400,4-Φ14 |
|
CKSC-24.0/10-1% |
2400 |
24.0 |
3×1.605 |
800×500×800 |
500×400,4-Φ14 |
|
CKSC-27.0/10-1% |
2700 |
27.0 |
3×1.427 |
830×500×800 |
500×400,4-Φ14 |
|
CKSC-30.0/10-1% |
3000 |
30.0 |
3×1.284 |
830×500×840 |
500×400,4-Φ14 |
|
