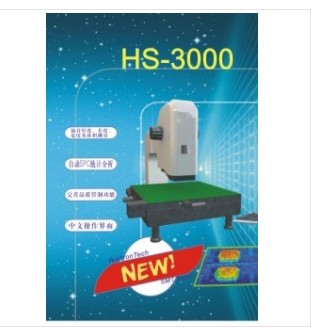

HS3000  3D自动锡膏测厚仪

功能简介：

量测软件：视频观察，图象保存，厚度测量，数据记录，背景光、激光高度控制，面积（方形、不规则多边形、圆形）/体积/间距（X轴、Y轴）/夹角测量，可记忆24条生产线/任意数量产品。

S.P.C软件HSPC2000：根据指定的产品、生产线和日期范围进行数据查询、修改、删除、导出（文本和EXCEL表）、预览、打印，能统计平均值、最大值、最小值、方差、标准差、不良数、不良率、偏度、峰度、Ca、Cp、Cpk、Pp、Ppk，并可绘制、预览、打印X—BAR管制图和R管制图（其中的管制参数可自行设定）。

量测原理：非接触式激光测厚仪由专用激光器产生线型光束，以一定的倾角投射到待测量目标上，由于待测目标与周围基板存在高度差，此时观测到的目标和基板上的激光束相应出现断续落差，根据三角函数关系可以用观测到的落差计算出待测目标与周围基板存在的高度差，从而实现非接触式的快速测量。



应用领域：

*测量锡膏厚度

*计算方形、不规则多边形、圆形锡膏面积和体积

*PCB板油墨、喷锡、焊垫、线路、绿漆等尺寸及厚度

*检查几何形状、X轴间距、Y轴间距和两线夹角，零件脚共平面度影像捕捉、处理

*S.P.C分析、报表输出



技术参数
