AZ8108/AZ8104/AZ7311

苏州恒翔自动化设备工程有限公司南京办事处

产品型号:	AZ8108/AZ8104
产品价格:	价优
产品品牌:	松下

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：卢凤林

所在区域：	江苏.南京
办公地址：	南京市浦口区华侨城216幢A-408
邮　　编：	210031
电　　话：	025-68902768
移动电话：	15851893656
传　　真：	没填
电子邮件：	LFL56313@YAHOO.COM.CN

公司主页：	http://

详细描述:

详细说明

■产品类型

1﹒标准类型

激励器类型	零件编号
推压塞柱	AZ8111
滚轴塞柱	AZ8112
横跨滚轴塞柱	AZ8122

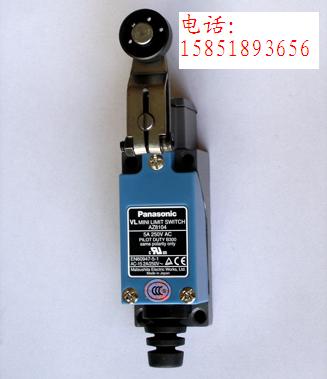

滚轴臂	AZ8104
可调滚轴臂	AZ8108
可调节杆	AZ8107
可伸缩杆	AZ8166
弹簧线	AZ8169

■规格及特性概要

1.规格

1）标准型

负载额定控制电压	阻性负载（ Ф≒1）	感性负载（ Ф≒0.4）
AC125V	5A	3A
AC250V	5A	2A
DC125V	0.4A	0.1A

2.特性

触点规格	触点排列		双电路双断型（1a1b）
	触点阻抗（起始）		15mΩ以下（在6至8V电压，额定电流下）
	触点材料		镀金银合金触点（不含镉）
电气性能	绝缘电阻（起始）		100mΩ以上（在DC500V绝缘电阻时测得）
	抗电压性能		非连续端子之间（起始）：1，000/1分钟，无电压金属件与各端子之间：2，000V/1分钟接地与各端子之间：2，000V/1分钟
机械性能	抗冲击性	自由状态下	98m/s²{10G}以下
		滿负荷状态下	294m/s²{30G}以下
	抗振动能力		标准型：55Hz.以下、带指示灯型：10～50Hz.（双振幅1.5mm）
寿命	机械寿命		1,000万次以上（通断频率120次/分钏）
	电气寿命（阻性负载）		30万次以上（额定负载）、电磁接触器FC-100(AC200V)负载：500万次以上
使用条件	环境温度/环境湿度		－20℃～＋60℃/95%RH以下（在20℃）
	最大通断频率		120次/分钟

3.EN60947-5-1特性

项目	内容
额定绝缘电压（ui）	250VAC
额定抗冲击电压(Uimp)	2.5kV
换向电压	2.5kV
额定密封热电流（Ithe）	5A
限制短路电流	100A
短路保护器	10A保险丝
防护等级	IP64
污染等级	3

4.工作特性

特性激励器	工作强度(O.F.) 最大(N{gf})	回复强度(R.F.) 最小(N{gf})	预行程(P.T.) 最大(mm)	差动(M.D.) 最大(mm)	起程(O.T.) 最大(mm)	总行程(T.T.) (mm)
推压塞柱滚轴塞柱横跨滚轴塞柱	8.83 {900}	1.47{150}	1.5mm	0.7mm	4mm	5.5mm
滚轴臂	5.88 {600}	0.49 {50}	20º	10º	75º	95º
可调滚轴臂	7.84{800}～3.35{342}	0.49{50}~0.21{21}	20º	10º	75º	95º
可调节杆	7.84{800}～1.99{203}	0.49{50}~0.12{12}	20º	10º	75º	95º
可伸缩杆弹簧线	0.88 {90}	－	30mm	－	20mm	50mm

※弯曲半径100mm合计弯曲角度360度的曲线状态的特性。

注）1.如果超过T.T.使用，向激励器所加的力也将超过O.F.的数倍，造成机械的破损、以及缩短使用寿命，敬请注意。

5.防护特性

防护结构防护		VL微型限位开关
IEC标准	JIS	VL微型限位开关
IP60	防尘型	○
IP64	防溅型	○
－	抗油型	○

以上本公司代理的松下电工部分产品简介，了解详细内容欢迎来电来函查询。
