RS232/RS485信号转模拟信号  隔离D/A转换器





● 低成本、小体积模块化设计

●  RS-485/232接口，隔离转换成标准模拟信号输出

● 模拟信号输出精度优于 0.2%

● 可以程控校准模块输出精度

● 信号输出 / 通讯接口之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于安装和布线

● 用户可编程设置模块地址、波特率等

● 可设置成主机来读取产品数据实现远程采集

● 支持Modbus RTU 通讯协议



● 标准模拟信号输出 ● 智能楼宇控制、安防工程等应用系统 ●  RS-232/485总线工业自动化控制系统 ● 工业现场控制信号隔离及长线传输 ● 设备运行调试与控制 ● 传感器信号的远程传输及信号还原 ● 工业现场执行器数据给定 ● 医疗、工控产品开发

●  4-20mA信号输出

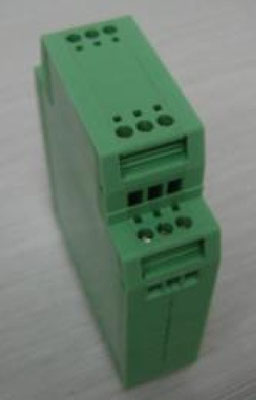

图1 IBF-232/485  模块外观图



IBF-232/485系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。IBF-232/485系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。

产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口最多可接256只IBF-232/485系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。

IBF-232/485系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

IBF-232/485系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。
