产品详细介绍：
|
|

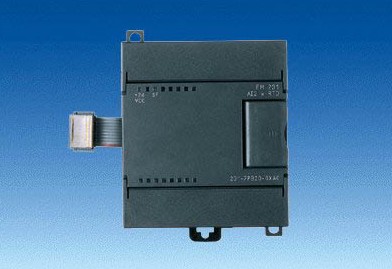

西门子模块描述：6ES7 231-7PD22-0XA8西门子
★西门子PLC扩展模块EM231的UN200热电阻、热电偶扩展模块使用简单，易于编程，具有极高的温度测量精度
★能连接多种标准热电阻温度传感器和7种标准热电偶;
★高密度输入模块可供选择,增强扩展能力,节省成本
★热电偶模块允许连接微小的模拟量信号 |
|
|
|
|
|
技术规范
|
电气参数 |
|
从+5VDC消耗电流 |
87mA |
|
从L+消耗电流 |
60mA |
|
功耗 |
1.8W |
|
模拟量输入点数 |
4 |
|
输入类型 |
浮地热电偶 |
|
共模抑制 |
>120dB@120V AC |
|
线回路电阻（最大） |
100Ω |
|
模块刷新周期 |
405 ms |
|
数据字格式 |
-27648 ~ 27648 |
|
输入范围 |
类型 E,J,K,N,R,S,T |
|
分辨率 |
15+1符号位 |
|
测量原理 |
Sigma→delta |
|
基本误差 |
0.1%FS |
|
隔离(现场侧到逻辑) |
>3000V |
|
24VDC提供电压范围 |
20.4 ~ 28.8V DC |
|
订货号 |
6ES7 231-7PD22-0XA8 |
|
尺寸和重量 |
|
尺寸（长 X 宽 X 高） |
71.2×80×62 |
|
净重 |
210g |
|
接线图 |
|
|
| 产品详细介绍 |
| 产品型号：威纶MT6100iV2 |
| 威纶触摸屏MT6100IV2产品描述： |
|
400MHz CPU，128MB内存；
16:9宽屏，10寸，65536色TFT LCD，分辨率800x480；
3个COM端口，1个USB2.0接口，1个USB1.1接口，如无需使用U盘功能，建议使用TK6102IV3替代。
|
|
|
10” 800x480 |
支持USB2.0下载线 |
|
16:9TFT LCD |
支持SD卡使用插槽 |
|
LED背光模组 |
内建电源隔离保护器 |
|
无风扇冷却系统 |
400MHz CPU、128MB内存 |
|
◆威纶触摸屏MT6100IV2 产品规格 |
|
显示器: |
10”、Widescreen |
|
处理器: |
32 Bit RISC 400MHz |
|
内存DRAM: |
64MB DDR2 on board |
|
闪存: |
128MB flash memory on board |
|
|
User project size:16MB;Data and Event log size:48MB |
|
通讯口: |
3组异步式串行通讯端口 |
|
|
COM1 (RS-232/RS-485 2W/4W) |
|
|
COM2 (RS232); COM3(RS232/RS-485 2W) |
| 音频输出: |
N/A |
|
USB host: |
USB 1.1x1 |
|
USB Client: |
USB 2.0x1 |
|
SD插槽: |
有 |
|
内部时钟: |
内建 |
|
电源输入: |
24±20%VDC,300mA@24VDC |
|
外形尺WxHxD: |
271x212x50mm |
|
开孔尺寸WxH |
259x201mm |
|
重量: |
约 1.4 kg |
|
使用软件: |
EB8000 V2.0.0 or later |
|
◆ 触控面板 |
|
触控类型: |
4线电阻式 |
|
触控方式: |
连续式 |
|
透光度: |
80%以上 |
|
触控次数 |
最少100万次 |
|
◆ 环境规格 |
|
操作温度: |
0°- 50°C (32°- 122°F) |
|
相对湿度: |
10% - 90% @ 40°C, 无凝露 |
|
震动测试: |
10 to 25Hz(X,Y,Z 方向 2G 30分钟) |
|
电磁干扰: |
符合 FCC class A |
|
CE认证: |
EN 55022:2006,Class A , EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005 |
|
防水性: |
前面板符合NEMA4/IP65 |
|
◆LCD显示器 |
|
显示类型: |
TFT LCD |
|
显示尺寸 对角: |
10” |
|
显示色彩: |
65,536 色 |
|
分辨率: |
800 x 480 |
|
对比度 |
500:1 |
|
视角 ( )°： |
45/65/65/65 (T/B/R/L) |
|
亮度 (cd/m2): |
300 |
|
背光灯: |
LED |
|
背光灯寿命: |
30,000小时 | | | | | | 恭候您的来电！ |
