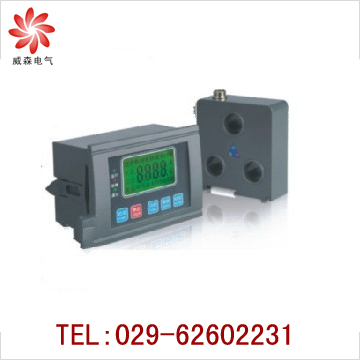

PMAC801 智能型低压电动机保护控制器
产品名称：PMAC801
说明书下载 ■ 功能特性
◆ 测量电流、零序/漏电电流、电压、功率、电度等基本电参数
◆ 保护型电流互感器分体式设计，多种规格可供选择
◆ 提供九种基本保护，可扩展八种保护功能
◆ 提供液晶显示模块或数码管显示模块，显示模块提供控制、数据查询和参数设置功能
◆ 支持手持式可编程模块接口，便于现场操作和整定
◆ 标配九路开关量输入和五路继电器输出，可接入扩展模块，最大支持二十路开关量输入和九路继电器输出
◆ 可提供一路模拟量输出
◆ 扩展模块，提供模拟量输入保护和温度保护
◆ 可提供二路RS485通讯接口，MODBUS协议
◆ 扩展一路RS485/DB9通讯接口，支持MODBUS/PROFIBUS协议
◆ 电动机统计信息和故障记录
◆ 模块化设计，拔插式端子，便于现场安装和维护
◆ 应用于660V及以下的三相异步电动机系统
■ 性能指标
◆ 执行标准：GB/T14048.1、GB/T14048.4、GB/T17626.2/3/4/5
◆ 工频耐压：AC2kV/Min – 1mA 输入-输出-电源
◆ 绝缘电阻：>50MW
◆ 冲击电压：5kV（峰值），1.2/50μs
◆ 快速脉冲群抗扰性：IEC61000-4-4，Level 4
◆ 浪涌抗扰性：IEC61000-4-5，Level 3
◆ 静电抗扰性：IEC61000-4-2，Level 3
◆ 辐射抗扰性：IEC61000-4-3，Level 3
◆ 工作环境：-20 - 55℃，10 - 90%无凝露
◆ 存储环境：-40 - 70℃，10 - 95%无凝露
◆ 额定电流输入：2A、6.3A、25A、100A、250A、500A和820A
◆ 额定电压输入：220/380Vac和380/660Vac
◆ 通信串口：RS485，MODBUS协议，可扩展PROFIBUS-DP
◆ 标配保护：启动超时保护、过载保护、过流堵转保护、不平衡保护、断相保护、接地保护、短路保护、欠载保
护、外部故障保护
◆ 扩展保护：漏电保护、欠压保护、过压保护、欠功率保护、相序保护、tE时间保护（PTC/NTC）、温度保护、
模拟量输入保护
◆ 开关量输入：本体九路，扩展最大至二十路，内部30Vdc电源
◆ 继电器输出：本体四组常开，一组常闭，扩展最大至九路
◆ 继电器输出容量：220Vac/16A，30Vdc/2A，110Vdc/0.5A
◆ 模拟量输出负载电阻：350欧姆
◆ 电源输入范围：85 - 265Vac，80 - 300Vdc
◆ 控制器本体安装方式：柜内或抽屉内，35mmDIN导轨安装
◆ 控制器本体外形尺寸：126* 81 * 102mm
