10/350浪涌保护器 开关型,波形,放电间隙型浪涌保护器

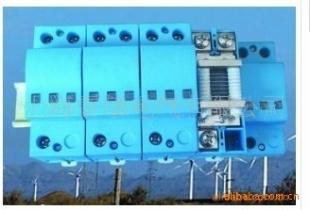

10/350浪涌保护器产品介绍
LSY-B系列防雷器是按SPD I级分类试验要求设计的复合式防雷器,可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。开关型复合式防雷器是依据IEC61643-1和GB18802.1标准设计制造，具有很高的雷电流泄放能力，单模块冲击电流最大可达50KA（10/350μs)。可广泛应用于雷击风险较高地区的设备系统电源第一级防雷保护，可组合后用于单/三相供电线路。
10/350浪涌保护器功能特点
1：标准35mm导轨安装，结构紧凑，双接线端(凯文方式)。
2：配有劣化状态指示灯（红灯亮，防雷器故障，需及时更换）。方便安装与维护。
3：B+C级保护，泄放能量大，残压低。（每线Iimp50KA Up≤ 2000V)
4:采用独有自点火技术,无工频续流,无漏电流，安全系数高。
5：核心部件采用抗氧化、耐电弧烧蚀、性能优异的特殊合金材料制成，抗环境能力强，使用寿命长。
10/350浪涌保护器技术参数
|
型号 |
LSY1-50B |
LSY1-25B |
|
依据EN 61643-11, SPD |
1级 |
1级 |
|
依据IEC 61643-1, SPD |
Ⅰ级 |
Ⅰ级 |
|
额定电压（最大持续工作电压）UC |
275V |
275V |
|
雷电冲击电流 (10/350μs) Iimp |
50/100kA |
25/50kA |
|
电压保护水平 Up |
≤2.0kV |
≤1.5kV |
|
Uc时工频续流遮断能力 [L-N] Ifi |
25kArms |
25kArms |
|
续流抑制/选择性 |
预期续流到50kArms时,32A熔丝不跳 |
预期续流到25kArms时,32A熔丝不跳 |
|
响应时间 tA |
≤100ns |
≤100ns |
|
最大后备熔丝 (L) |
315A gL/gG |
315A gL/gG |
|
最大后备熔丝 (L-L’) |
125A gL/gG |
125A gL/gG |
|
最大后备熔丝时短路耐受能力 |
25kArms |
25kArms |
|
工作温度范围 TU |
-40℃ … +80℃ |
-40℃ … +80℃ |
|
最小安装导线截面积 |
10mm2多股线/软线 |
10mm2多股线/软线 |
|
最大安装导线截面积 (L1,L2,L3,N,PE) |
50mm2多股线/35mm2软线 |
50mm2多股线/35mm2软线 |
|
安装方式 |
35mm DIN轨，依据EN 50022 |
35mm DIN轨，依据EN 50022 |
|
外壳材料 |
红或白色热塑性材料, UL 94-0 |
红或白色热塑性材料, UL 94-0 |
|
防护等级 |
IP 20 |
IP 20 |
|
