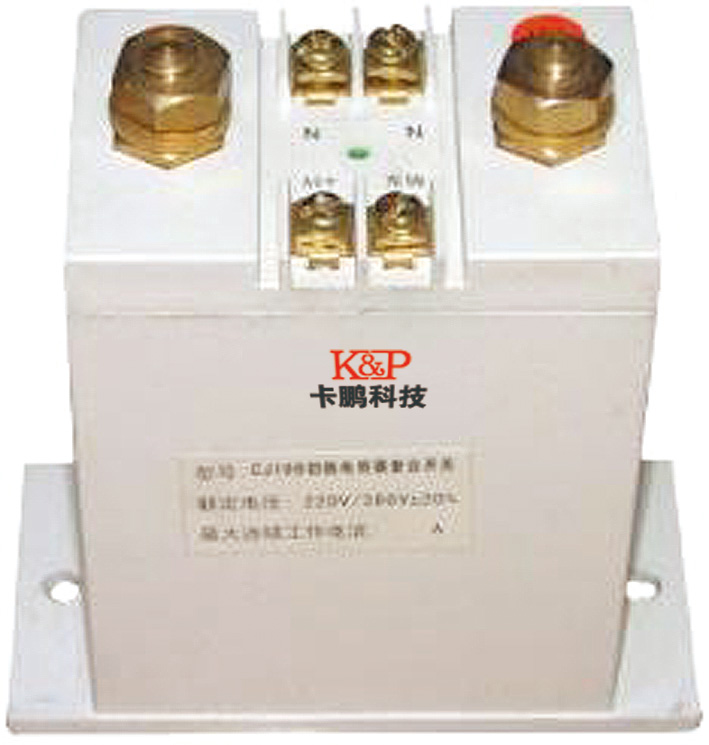

适用于交流50HZ低压电网中，供低压无功补偿设备投入或切除并联电容器之用。复合开关将交流接触器和可控硅的优点结合在一起，投切电容器时保证电压过零合闸和电流过零分闸。电容器投切时无涌流，不产生过电压，触点不烧结。运行中导通压降很低，不发热，不产生谐波。无需加装铝散热器。

一、技术参数

工作电压  ：220V±10%，380±10%

额定电流  ：40A， (RMS)

耐压等级  ：1600V

工作温度  ：-25～55℃

相对湿度  ：5%～95%，无凝露

安装场所  ：无火灾、爆炸、水淹、强化学腐蚀气体等场所。



二、产品特性

电压过零投入，电流过零切断。

开关接通后低功耗，不用外加散热片和风扇。

输入信号与开关回路光电隔离。

内置控制电源，无需外配电源；接通后遇突然停电时，自动跳闸断开。

具有开关状态指示灯，电容接通时，指示灯亮。

抗干扰能力强，高EMC保护措施。



三、外型尺寸  ： 103×52×110mm

四、底板安装图：

    五、接线方式和安装图：

        Y型分相补偿                △型三相补偿



注意事项：1.开关的输入，输出严禁接反；2.输入输出端子上的连接线压接紧密，不得松动3.注意开关的适当容量
