一般信息
硬件产品状态 1
固件版本 V2.6
附带程序包的
工程系统 STEP 7 V5.2 SP1 以上，带硬件更新；S7 Distributed Safety V5.2 SP1 以上
电源电压
DC 24 V 是
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
电源导线的外部保险装置（推荐） 最小值 2 A
输入电流
耗用电流（空载），典型值 100 mA
接通电流，典型值 2.5 A
I2t 1 A2·s
功率损失
功率损失，典型值 4 W
存储器
存储器类型 其他
工作存储器
集成 1024 kbyte
可扩展 否
装载存储器
插拔式 (MMC) 是
插拔式 (MMC)，最大值 8 Mbyte
MMC 上的数据管理（在上一次编程后），最小值 10 a
缓冲
存在 是; 通过 MMC 担保（免维护）
不带电池 是; 程序和数据
CPU-处理时间
对于位运算，典型值 0.05 μs
对于位运算，最大值 0.05 μs
对于字运算，典型值 0.2 μs
对于定点运算，典型值 0.2 μs
对于浮点运算，典型值 1 μs
CPU-组件
组件数量（总计） 2048; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的最大数量。
DB
数量，最大值 2047; 数字范围：1 至 2047
容量，最大值 64 kbyte
FB
数量，最大值 2048; 数字范围：0 至 2047
容量，最大值 64 kbyte
FC
数量，最大值 2048; 数字范围：0 至 2047
容量，最大值 64 kbyte
OB
说明 参见操作列表
容量，最大值 64 kbyte
可用循环 OB 数量 1; OB 1
时间报警 OB 数量 1; OB 10
延迟报警 OB 数量 2; OB 20, 21
唤醒警告 OB 数量 4; OB 32、33、34、35
过程报警 OB 数量 1; OB 40
DPV1 报警 OB 的数量 3; OB 55、56、57
等时模式 Ob 数量 1; OB 61
启动 OB 数量 1; OB 100
异步错误 OB 数量 5; OB 80、82、85、86、87
同步错误 OB 数量 2; OB 121、122
嵌套深度
每个优先等级 16
错误 OB 中的附加等级 4
计数器、定时器及其剩磁
S7 计数器
数量 512
在不带电池的情况下保留
可调整 是
已预设 8
剩磁
可调整 是
下限 0
上限 511
已预设 8
计数范围
可调整 是
下限 0
上限 999
IEC 计数器
存在 是
类型 SFB
数量 不限制（只通过 RAM 进行限制）
S7 时间
数量 512
在不带电池的情况下保留
可调整 是
下限 0
上限 511
剩磁
可调整 是
下限 0
上限 511
已预设 无剩余
时间范围
下限 10 ms
上限 9990 s
IEC 计时器
存在 是
类型 SFB
数量 不限制（只通过 RAM 进行限制）
数据范围及其剩磁
可保留数据范围，全部 所有，最大值 256 kb
标记
数量，最大值 4096 byte
存在剩磁 是
预设剩磁 MB 0 至 MB 15
定时标记数量 8; 1 个标记字节
数据组件
数量，最大值 2047; 从 DB 1 至 DB 2047
容量，最大值 64 kbyte
可调整剩磁 是; 在 DB 中不保持特征
预设剩磁 是
本地数据
每个优先等级，最大值 1024 byte
地址范围
外设地址范围
输入端 8 kbyte
输出端 8 kbyte
分布式
输入端 8 kbyte
输出端 8 kbyte
过程映像
输入端 1024 byte
输出端 1024 byte
数字通道
输入端 65536
输出端 65536
输入端，其中集中式 1024
输出端，其中集中式 1024
模拟通道
输入端 4096
输出端 4096
输入端，其中集中式 256
输出端，其中集中式 256
硬件扩展
扩展设备，最大值 3
组件载体，最大值 4
每个组件载体的组件，最大值 8
DP 主站数量
集成 2
关于 CP 4
可运行的 FM 和 CP 数量（建议）
FM 8
CP，点对点 8
CP，LAN 10
时间
时钟
硬件时钟（实时时钟） 是
可缓冲和同步 是
每日偏差，最大值 10 s
缓冲持续时间 6 wk; 当环境温度为 40 °C 时
运行时间计数器
数量 4
数字/数字条 0 至 3
值域 0 至 2 的 31 次方小时（在使用 SFC 101 时）
间隔尺寸 1 小时
保留 是; 每次重启时必须重新启动
时间同步
提供支持 是
在 MPI 上，主站 是
在 MPI 上，从站 是
在 DP 上，主站 是; 在 DP 从站中只是时间从站
在 DP 上，从站 是
在 AS 中，主站 是
在 AS 中，从站 是
数字输入
集成通道 (DI) 0
数字输出
集成通道 (DO) 0
模拟输入
集成通道 (AI) 0
模拟输出
集成通道 (AO) 0
接口
并行接口数量 0
20 mA 接口数量 (TTY) 0
RS 232 接口数量 0
RS 422 接口数量 0
其他接口数量 0
1. 接口
接口类型 集成 RS 485 接口
物理组成 RS 485
电位隔离 是
接口处的电源供应（15 至 30 V DC），最大值 200 mA
功能性
MPI 是
DP 主站 是
DP 从站 是
点对点联结 否
MPI
连接数量 32
传输速率，最大值 12 Mbit/s
服务
PG/OP 通讯 是
路由 是
全球数据通讯 是
S7 基础通讯 是
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
DP 主站
传输速率，最大值 12 Mbit/s
DP 从站数量，最大值 124
服务
PG/OP 通讯 是
路由 是
全球数据通讯 否
S7 基础通讯 是
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
等距离支持 是
等时模式 否
SYNC/FREEZE 是
激活/禁用 DP 从站 是
DPV1 是
地址范围
输入端，最大值 244 byte
输出端，最大值 244 byte
DP 从站
传输速率，最大值 12 Mbit/s
自动波特率搜索 是; 只对于被动接口
地址范围，最大值 32
每个地址范围的有效数据，最大值 32 byte
服务
路由 是; 只对于主动接口
全球数据通讯 否
S7 基础通讯 是
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
直接数据交换（横向连接） 是
DPV1 否
传输存储器
输入端 244 byte
输出端 244 byte
2. 接口
接口类型 集成 RS 485 接口
物理组成 RS 485
电位隔离 是
接口处的电源供应（15 至 30 V DC），最大值 200 mA
功能性
MPI 否
DP 主站 是
DP 从站 是
局部操作网络 否
DP 主站
连接数量，最大值 32
传输速率，最大值 12 Mbit/s
DP 从站数量，最大值 124
服务
PG/OP 通讯 是
路由 是
全球数据通讯 否
S7 基础通讯 是
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
等距离支持 是
等时模式 是; OB 61
SYNC/FREEZE 是
激活/禁用 DP 从站 是
DPV1 是
地址范围
输入端，最大值 244 byte
输出端，最大值 244 byte
DP 从站
连接数量 32
GSD 文件 您可以从以下网页中获得最新的 GSD文件：http://www.siemens.de/profibus-gsd
传输速率，最大值 12 Mbit/s
自动波特率搜索 是; 只对于被动接口
地址范围，最大值 32
每个地址范围的有效数据，最大值 32 byte
服务
PG/OP 通讯 是
路由 是; 在主动接口中
全球数据通讯 否
S7 基础通讯 是
S7 通讯 是
S7 通讯，作为客户机 否
S7 通讯，作为服务器 是
直接数据交换（横向连接） 是
DPV1 否
传输存储器
输入端 244 byte
输出端 244 byte
通讯功能
PG/OP 通讯 是
全球数据通讯
提供支持 是
GD 圈数量，最大值 8
GD 包数量，最大值 8
GD 包数量，发送器，最大值 8
GD 包数量，接收器，最大值 8
GD 包大小，最大值 22 byte
GD 包大小（一致性），最大值 22 byte
S7 基础通讯
提供支持 是
每个任务的有效数据，最大值 76 byte
每个任务的有效数据（一致性），最大值 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET作为服务器）
S7 通讯
提供支持 是
作为服务器 是
作为客户端 是; 通过 CP 和可装载 FB
每个任务的有效数据，最大值 180 byte; 对于 PUT/GET
每个任务的有效数据（一致性），最大值 160 byte; 作为服务器
S5 兼容通讯
提供支持 是; 通过 CP 和可装载 FC
连接数量
全部 32
可应用于 PG 通讯 31
为 PG 通讯预留 1
可调整用于 PG 通讯，最小值 1
可调整用于 PG 通讯，最大值 31
可用于 OP 通讯 31
为 OP 通讯预留 1
可调整用于 OP 通讯，最小值 1
可调整用于 OP 通讯，最大值 31
可应用于 S7 基本通讯 30
为 S7 Basis 通讯预留 0
可调整用于 S7 Basis 通讯，最小值 0
可调整用于 S7 基本通讯，最大值 30
可用于路由 8
S7 消息功能
消息功能的可注册站点数量，最大值 32; 取决于对 PG/OP 和 S7 基本通讯的组态连接
过程诊断消息 是
同时间活动的报警 S 组件，最大值 60
调试功能测试
组件状态 是
各个步骤 是
停止点数量 2
状态/控制
变量状态/控制 是
变量 输入、输出、标记、DB、计时器、计数器
变量数量，最大值 30
其中的变量状态，最大值 30
其中的变量控制，最大值 14
强制
强制 是
强制，变量 输入、输出
变量数量，最大值 10
诊断缓冲器
存在 是
条目数量，最大值 100
可调整 否
组态
组态软件
STEP 7 是; 从 V 5.2 SP1 起
编程
操作备用装置 参见操作列表
箝位层 8
系统功能 (SFC) 参见操作列表
系统功能组件 (SFB) 参见操作列表
编程语言
KOP 是
FUP 是
AWL 是
SCL 是
CFC 是
GRAPH 是
HiGraph? 是
技术保护
用户程序保护/密码保护 是
尺寸
宽度 80 mm
高度 125 mm
深度 130 mm
重量
重量，约 460 g
日期 2014-1-25

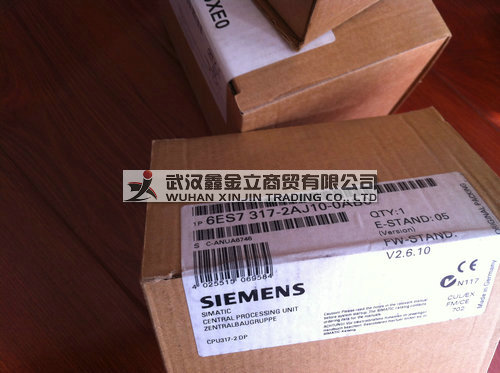

SIMATIC S7-300，CPU 317F-2DP，中央处理单元，带1024 KB工作内存，接口1 MPI/DP，12MBIT/S，接口2 DP-主站/从站，
