电源电压
负载电压 L+
额定值 (DC) 24 V
允许范围，下限 (DC) 20.4 V
允许范围，上限 (DC) 28.8 V
输入电流
来自负载电压 L+（空载），最大值 100 mA
传感器供电
24 V 传感器供电
24 V 是; L+ (-0.8 V)
输出电流，最大值 900 mA
数字输入
输入电压
对于信号“0” -3 至 +5 V
对于信号“1” 11 至 30.2 V
输入电流
对于信号“1”，典型值 9 mA
导线长度
屏蔽导线长度，最大值 600 m
传感器
可连接传感器的数量，最大值 3
可连接传感器
绝对编码器 (SSI) 是
双线传感器 是
传感器信号，绝对编码器 (SSI)
屏蔽导线长度，最大值 320 m; 125 kHz 时 320 m；250 kHz 时 160 m；500 kHz 时 60 m，1 MHz 时 20 m
报警/诊断/状态信息
报警
诊断报警 是
电位隔离
电位隔离 否
连接技术
需要的前置插头 20 针
尺寸
宽度 40 mm
高度 125 mm
深度 120 mm
重量
重量，约 235 g
日期 2014-2-10

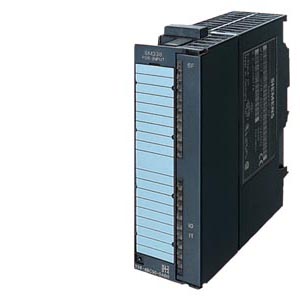

SIMATIC S7-300，信号模块，用于3个SSI变送器，用于读入定位值， 带2点冻结输入，20针，支持同步模式
