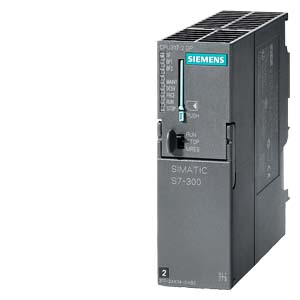

CPU317-2DP西门子CPU317-2DP|中国电气自动化网

Overview

CPU具有大容量程序存储器，可用于要求很高的应用
能满足标准机床、特殊机床以及车间应用的多任务自动化系统
在具有集中式和分布式I/O的生产线上作为集中式控制器使用
对二进制和浮点数运算具有较高的处理能力
2 个 PROFIBUS DP 主站/从站接口
用于大量的 I/O 扩展
用于建立分布式 I/O 结构
在PROFIBUS上实现等时同步模式
可以选用SIMATIC工程工具
在基于组件的自动化中实现分布式智能系统

CPU 运行需要 SIMATIC 微存储卡 (MMC)。

Area of application

CPU 317-2 DP 具有大容量程序存储器.它可用于集中式I/O结构，也适用于分布式自动化结构。例如，可在生产线上作为一个中央控制器使用，或作为机床控制器使用。

它可以最佳地使用SIMATIC工程工具，例如：

用SCL编程
用S7-GRAPH进行顺序控制编程

另外，CPU 为采用软件来实现一些简单的工艺任务提供了一个理想的平台，例如：

简单的运动控制
使用 STEP 7 块或运行软件“标准/模块化PID控制” 来实现闭环控制任务的解决方案

通过使用 SIMATIC S7-PDIAG 可以实现扩展过程诊断。

Design

CPU 317-2 DP 安装有：

微处理器;
处理器处理每条二进制指令执行时间约为 25 ns，每条浮点数运行指令约为 160ns。CPU 317-2 DP 具有极高的字指令、双字指令和 32 位定点数指令处理速度。
1 MB 工作存储器（相当于约 340 K 指令）；
与程序组件执行相关的大容量工作存储器为用户程序提供了充分的空间。作为程序装载存储器的微型存储卡（最大为 8 MB）也允许将可以项目（包括符号和注释）保存在 CPU 中。装载存储器还可用于数据归档和配方管理。
灵活的扩展能力;
多达 32 个模块，（4排结构）
MPI/DP 组合接口；
第一个 MPI/DP 集成接口最多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 32 条连接。在这些连接中，始终分别为 PG 和 OP 各保留一个连接。通过MPI和“全局数据通讯”可以对32个CPU进行简单组网。
该接口可以从 MPI 接口重新设置为 DP 接口。DP 接口可用作 DP 主站或 DP 从站运行。
PROFIBUS DP 接口:
CPU 317-2 DP 第2个内置接口是一个纯粹的 PROFIBUS DP 接口，可用作 DP 主站或 DP 从站。可以组建一个高速的、易于处理的分布式自动化结构。对用户来说,分布式I/O单元可作为一个集中式单元来处理(相同的组态、编址和编程)。在该接口上，PROFIBUS DP从站可在等时模式下运行．
全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。
限制:两个接口不能同时作为从站来运行。

Functions

口令保护;
用户程序使用密码保护，可防止非法访问。
块加密；
函数 (FC) 和功能块 (FB) 可以通过 S7-Block Privacy，加密存储于 CPU 以保护专有技术。
诊断缓冲;
诊断缓冲区中可存储最后 500 条错误和中断事件，其中的 100 条事件可以长期存储。
免维护的数据后备;
在电源故障时，CPU 将自动保存所有数据（最大 256 KB），从而使数据可以在电压恢复后再次使用，且不会发生改变。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：

概述；
定义名称、上位名称和位置 ID
启动；
定义 CPU 的启动特性和监视时间
同步循环中断；
设置 DP 主站系统、过程映像分区编号和延时时间
循环/时钟存储器；
指定最大循环时间和负载，设定时钟存储器地址。启用优先 HMI 通讯
记忆性；
设置保持区
日时钟中断；
设定起始日期、起始时间和间隔周期
周期中断；
周期设定
系统诊断；
确定诊断消息的处理和范围
时钟；
设定AS内或MPI上的同步类型
防护等级；
定义程序和数据的访问权限
通讯；
保留连接源
MPI/PROFIBUS-DP 接口:
设置接口类型。定义节点地址。对操作模式进行参数化，并组态使用 PROFIBUS DP 时的传输区对时间同步进行参数化
PROFIBUS DP 主站/从站接口;
针对分布式 I/O 的用户定义地址分配。对操作模式进行参数化，并组态使用 PROFIBUS DP 时的传输区域。对时间同步进行参数化

显示功能与信息功能

状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器、I/O、总线故障以及运行状态，如RUN、STOP、Startup。
测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
信息功能；
通过编程器以文本形式为用户提供存储能力信息、CPU的运行模式，以及主存储器和装载存储器当前的使用情况、当前的循环时间和诊断缓冲区的内容。

集成的通讯功能

编程器/OP 通讯
全局数据通讯
S7 基本通讯
S7 通讯(只是服务器)
路由
数据记录路由

系统功能

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。

详细信息请参见手册。

Technical Specifications (MyMMP/TED)

	6ES7 317-2AK14-0AB0
一般信息
硬件产品型号	01
固件型号	V3.3
工程组态
编程软件包	STEP7 V5.5 + SP1，或 STEP 7 V5.2 + SP1 或更高版本（带 HSP 202）
电源电压
24 V DC	√
输入电流
电流消耗（额定值）	870 mA
电流消耗（空载），典型值	120 mA
冲击电流，典型值	4 A
I²t	1 A²·s
功耗
功耗，典型值	4.5 W
存储器
存储器类型	其它
工作存储器
集成	1 024 kbyte
可扩展	X
用于非易失性数据块的非易失性存储器的大小	256 kbyte
装载存储器
可插入(MMC)	√
可插入(MMC)，最大	8 Mbyte
微型存储卡数据管理（最后一次编程后），最小值	10 a
后备
提供	√；通过 MMC 保证（免维护）
无电池	√；程序和数据
CPU 处理时间
位操作，典型	0.025 µs
字操作，典型	0.03 µs
定点数运算，典型	0.04 µs
浮点数运算，典型	0.16 µs
CPU 块
块数量（总数）	2048；(DB、FC、FB)；通过使用 MMC 可以减少可装载块的最大数量。
DB
数量，最大	2048；编号范围：1 到 16000
容量，最大	64 KB
FB
数量，最大	2048；编号范围：0 到 7999
容量，最大	64 KB
FC
数量，最大	2048；编号范围：0 到 7999
容量，最大	64 KB
OB
容量，最大	64 KB
嵌套深度
每个优先级	16
在一个错误 OB 中附加	4
计数器、定时器及其保持性
S7 计数器
数量	512
保持性
可调节	√
下限	0
上限	511
预置	Z0 ～ Z7
计数范围
下限	0
上限	999
IEC 计数器
提供	√
型号	SFB
数量	不限（只取决于 RAM 容量）
S7 定时器
数量	512
保持性
可调节	√
下限	0
上限	511
预置	无保持性
时间范围
下限	10 ms
上限	9 990 s
IEC 定时器
提供	√
型号	SFB
数量	不限（只取决于 RAM 容量）
数据区及其保持性
保持数据区域，总共	全部，最大 256 KB
标志
数量，最大	4 096 byte
可保持	√; MB 0 - MB 4095
预设保持性	MB 0 - MB 15
时钟存储器的数量	8; 1个存储字节
数据块
保持性可调节	√；通过 DB 上的非保持性
预设保持性	√
局部数据
每个优先级，最大	32768 字节；每个块最多 2048 字节
地址区
I/O 地址区
输入	8 192 byte
输出	8 192 byte
其中分布式
输入	8 192 byte
输出	8 192 byte
过程映像
输入，可调节	8 192 byte
输出，可调节	8 192 byte
默认输入	256 字节
默认输出	256 字节
子过程映像
子过程映像的数量，最大	1
数字量通道
输入	65 536
输出	65 536
中央区的输入通道	1 024
中央区的输出通道	1 024
模拟量通道
输入	4 096
输出	4 096
中央区的输入通道	256
中央区的输出通道	256
硬件配置
机架，最大	4
每个机架的模块数量，最多	8
扩展设备，最多	3
DP 主站的数量
集成	2
通过 CP	4
可运行的 FM 和 CP 数量（推荐）
FM	8
CP，点到点	8
CP, LAN	10
时间
时钟
硬件时钟（实时时钟）	√
电池后备和可同步	√
每天误差，最大	10 s；典型值：2 s
后备时间	6 wk；40 °C 环境温度下
加电后时钟的行为	电源关闭后时钟继续运行
后备周期结束后时钟的行为	时钟以发生故障时的时间继续运行
运行小时计数器
数量	4
数量/数量范围	0 到 3
数值范围	0至2^31 小时（当使用 SFC 101时）
计数间隔	1 小时
保持性	√；在每次重启时必须重新启动
时钟同步
支持	√
至 MPI，主站	√
至 MPI，从站	√
至 DP，主站	√;带有 DP 从站，仅从站时钟
至 DP，从站	√
在 AS 上，主站	√
在 AS 上，从站	√
通过 NTP 在以太网上	X
数字量输入
开关量输入	0
数字量输出
开关量输出	0
模拟量输入
模拟量输入点数	0
模拟量输出
模拟量输出点数	0
接口
USB 接口数量	0
第 1 个接口
接口类型	内置 RS 485 接口
物理	RS 485
隔离	√
接口电源 (15-30 VDC)，最大	200 mA
功能性
MPI	√
DP 主站	√
DP 从站	√；一个 DP 从站不能同时连接在两个接口上
点到点连接	X
MPI
最大传输速率	12 Mbit/s
服务
编程器/OP 通信	√
路由	√
全局数据通信	√
S7 基本通信	√
S7 通信	√；仅服务器，在一侧组态
S7 通信，作为客户端	×；通过 CP 和可加载的功能块
S7 通信，作为服务器	√
DP 主站
最大传输速率	12 Mbit/s
DP 从站的数量，最大	124
服务
编程器/OP 通信	√
全局数据通信	X
S7 基本通信	√；只能是 I 块
S7 通信	√；仅服务器，在一侧组态
S7 通信，作为客户端	X
S7 通信，作为服务器	√
支持等距离模式	√
等时同步模式	X
SYNC/FREEZE	√
DP 从站的使用/不使用	√
可以同时激活/取消激活的 DP 从站数量，最大	8
直接数据交换（从站和从站通信）	√；作为用户
DPV1	√
地址区
输入，最大	8 kbyte
输出，最大	8 kbyte
每个 DP 从站的用户数据
输入，最大	244 byte
输出，最大	244 byte
DP 从站
最大传输速率	12 Mbit/s
自动搜索波特率	√；仅在接口无效时适用
地址区，最大	32
每个地址区的用户数据，最大	32 字节
服务
编程器/OP 通信	√
全局数据通信	X
S7 基本通信	X
S7 通信	√；仅服务器，在一侧组态
S7 通信，作为客户端	X
S7 通信，作为服务器	√；接口仅配置在一侧
直接数据交换（从站和从站通信）	√
DPV1	X
传送存储器
输入	244 byte
输出	244 byte
第 2 个接口
