紧凑型NETLink® USB高速网关同样用于MPI/PPI/Profibus和USB总线间连接，它可以同时作为编程适配器、操作员控制和监视装置使用。该网关为用户提供了高度灵活的应用，并有非常紧凑小巧的外观设计。通过USB接口它有即插即用的特点，可以连接到任何MPI/PPI/Profibus接口。设备附带的编程接口允许进一步的设备连接。使用集成在该网关上长达3m的USB电缆可以与PC或USB hub建立连接。
紧凑型NETLink® USB由USB总线供电。USB端口支持协议速率（12Mbps）和高速（480Mbps）的通讯速率。一个USB接口可以以12Mbps的全传输速率连接到MPI/PPI/Profibus，并且可以建立32个并发的链接同时使用。
紧凑型NETLink® USB可自动检测波特率，其单主机功能可与被动参与连接的设备建立通讯。设备所提供的驱动程序会自动自动嵌入到SIMATIC工程工具。MPI/PPI/Profibus相对USB接口电气隔离。
此外，使用Helmholz所提供的SHTools工具软件可对设备执行诊断和配置。我们提供最新版本的SHTools工具软件在Helmholz.de的下载区，额外的功能可在每次更新时查询。
|
产品描述 |
产品型号 |
|

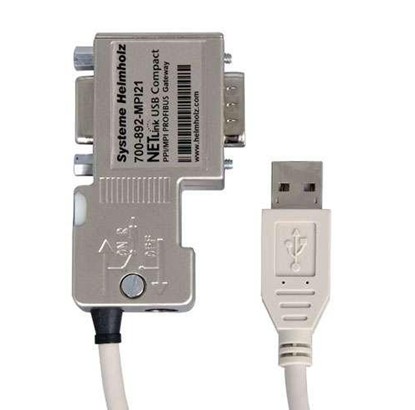

紧凑型NETLink® USB 高速网关 |
700-892-MPI21 |
Features
支持所有常用Simatic S7工程工具
为S7-200、S7-300、S7-400专业设计
高达32个并行的MPI /PPI/ PROFIBUS链接
MPI/PPI/Profibus电气隔离
MPI/PPI/Profibus上自动波特率从9.6Kbps到12Mbps
USB 2.0的速率高达480Mbps（高速）
无需单独的电源供电
通过USB接口编程配置和监控 即插即用的连接方式
|
技术参数 |
|
尺寸 （D×W×H 毫米） |
102×54×30 mm |
|
重量 |
约 180 克 |
|
电源 电压 |
DC 5 V USB |
|
消耗 电流 最大 |
200 mA 至 DC 5 V USB |
|
通讯接口
典型 |
USB 2.0 |
|
连接器 |
USB-A |
|
传输速率
|
12 Mbit （全速）/
480 Mbit （高速） |
|
MPI / PPI / Profibus
典型 |
RS485 隔离 |
|
传输 速率 最大 |
12 Mbps 自动检测 |
|
连接器
|
SUB-D型
9针 带PG接口 |
|
协议 |
FDL协议框架 |
|
环境温度 |
0℃…60℃ |
|
指示灯 |
3个LED灯， |
|
防护等级 |
IP 20 |
